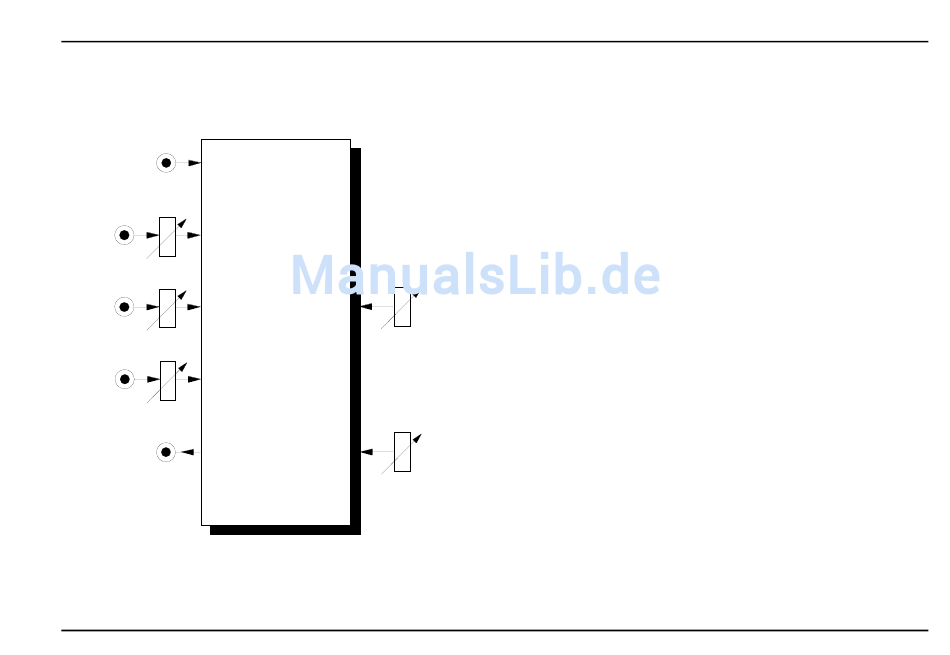

CV 1
CV 2
CV 2
CV 3
CV 3
Level
Audio In
Audio
Out
System A - 100
A-102
A-103
Frequency
Resonance
VCF 9
1. Einführung
Die Module A-102 (VCF 9) und A-103 (VCF 6) sind
spannungsgesteuerte Tiefpaßfilter, die aus einem
Klangspektrum hohe Frequenzanteile ausfiltern, wäh-
rend sie die niedrigen ungehindert passieren lassen.
Beide Filter sind hinsichtlich der Bedienelemente und
der Funktionen identisch mit dem A-120, das nach
dem Prinzip der Moog-Transistor-Kaskade arbeitet;
allerdings ist das Klangverhalten der 3 Filter sehr
unterschiedlich.
Das A-102 ist ein Dioden-Filter, bei dem Dioden statt
Transistoren als frequenzbestimmende Bauteile in der
Filterkaskade verwendet werden und das ein ganz
eigentümliches Resonanz- und Frequenzverhalten
aufweist. Das A-103 verwendet eine modifizierte
Transistor - Kaskade mit einer Flankensteilheit von
-18 dB/Oktave und ist sehr ähnlich dem Filter der
Roland TB-303.
Die Cut-Off-Frequenz (Eckfrequenz) jedes Filters
können Sie manuell und per Steuerspannungen ein-
stellen bzw. modulieren. Dazu stehen drei CV-Ein-
gänge (zwei davon mit Abschwächer) zur Verfügung.
Die Resonanz (Emphasis) ist einstellbar bis hin zur
Selbstoszillation.
A-102 • A-103
VCF 6
1
