8.1.3 Reset- Funktion

Tabelle 56:Reset-Funktionen
Funktionseinheit
Fatal Error
Alarm
Überwachungsfunktionen
Flip-Flop
Timer
Der Status der Überwachungsfunktionen wird nach einem Reset neu gebildet.
• Prozesswerte führen bei Überschreiten der parametrierten Grenzen zu keiner
Änderung des Ausgangsstatus der Überwachungsfunktion
• Zeitbasierende Funktionen - Timer führen zu einem Rücksetzen des Ausgangsstatus
der Überwachungsfunktion. Ein Ansprechen erfolgt nur bei neuerlichem Überschreiten
der parametrierten Grenzwerte.
SOS_Pos_Max
Pos_Ist
SOS_Pos_Min
SOS_Result
Reset_In

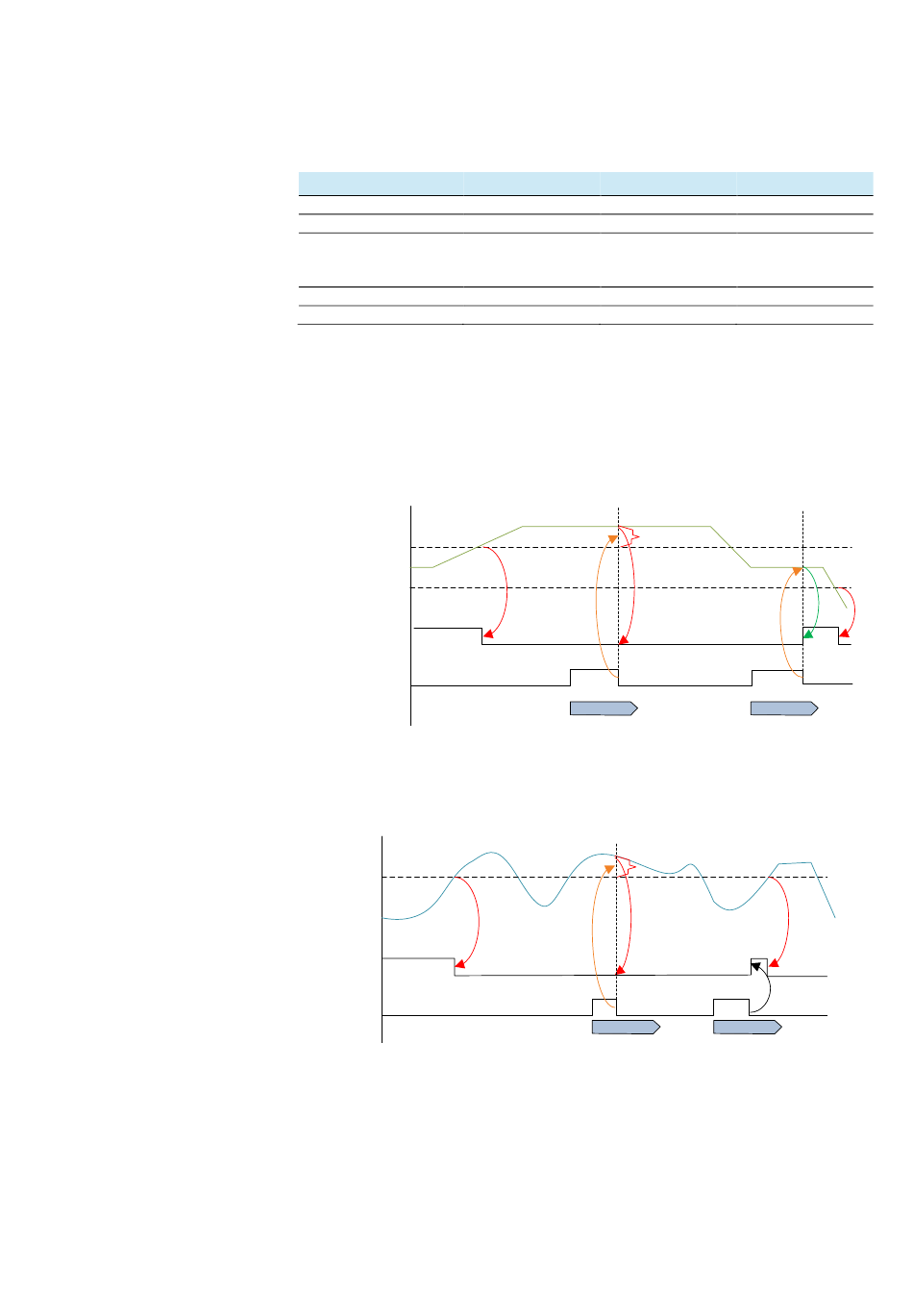

Abb. 221 Reset-Funktion 1: Prozesswert (Position) > keine Änderung des Ausgangsstatus
bei Reset im Alarmzustand
V_Ist
SOS_Result
Reset_In
Abb. 222 Reset-Funktion 2: Prozesswert (Geschwindigkeit) > keine Änderung des
Ausgangsstatus bei Reset im Alarmzustand.
R911405648, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Bosch Rexroth AG
ctrlX SAFETY | Störung und Fehlersuche
General Reset Internal Reset
X
X
X
X
X
Pos_Ist > SOS_Pos_Max
Max. 3 sec
Max. 3 sec
261/284
Funktion
Rücksetzen Fehler
X Rücksetzen Alarm
X Rücksetzen einer
angesprochenen
Überw.-Funktion
X Status = Reset
X Timer = 0
Max. 3 sec
V_Ist > SOS_V_Max
Max. 3 sec
