284/222
ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01

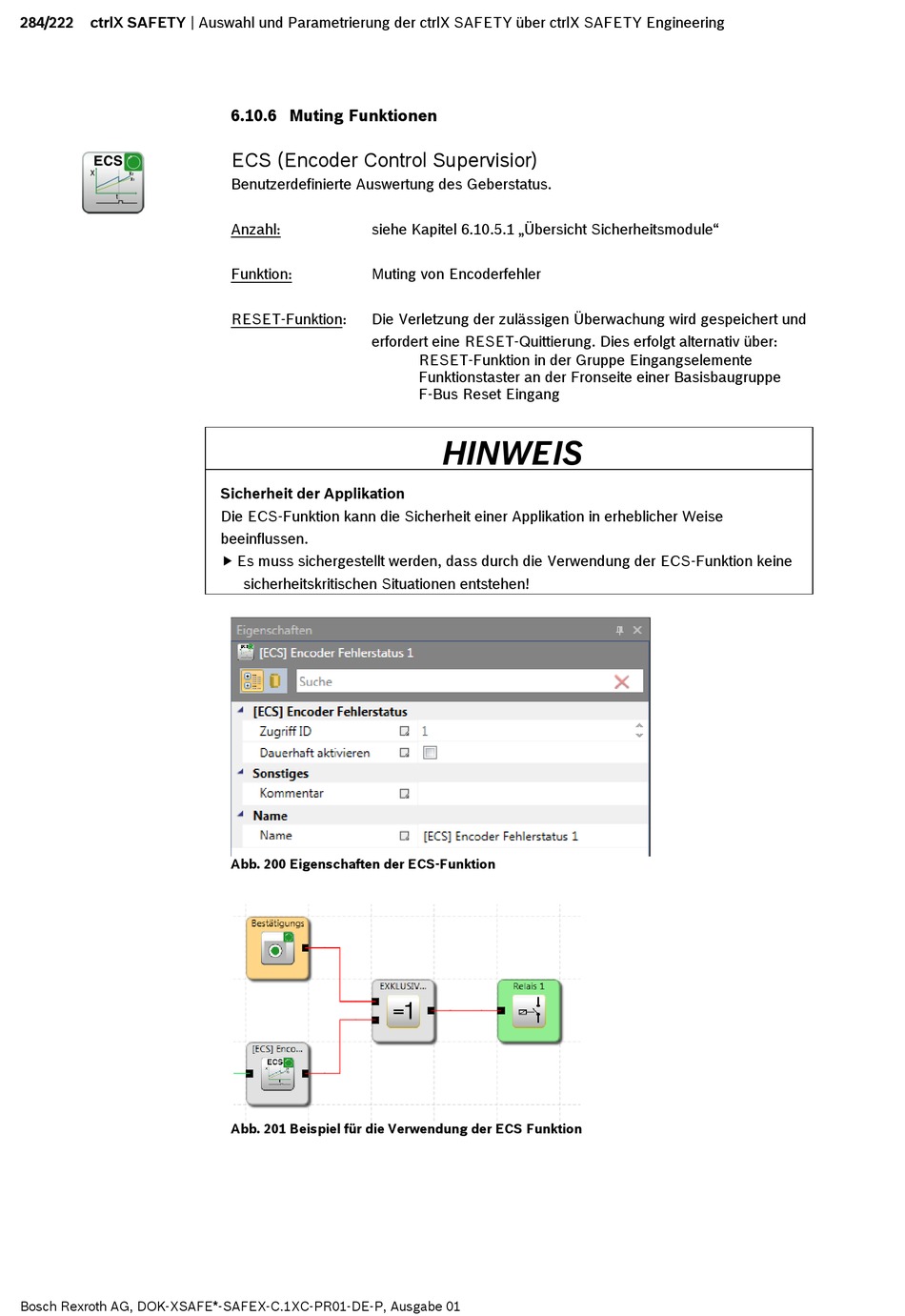

6.10.6 Muting Funktionen
ECS (Encoder Control Supervisior)
Benutzerdefinierte Auswertung des Geberstatus.
Anzahl:
siehe Kapitel 6.10.5.1 „Übersicht Sicherheitsmodule"
Funktion:
Muting von Encoderfehler
RESET-Funktion:
Die Verletzung der zulässigen Überwachung wird gespeichert und
erfordert eine RESET-Quittierung. Dies erfolgt alternativ über:
Sicherheit der Applikation
Die ECS-Funktion kann die Sicherheit einer Applikation in erheblicher Weise
beeinflussen.
Es muss sichergestellt werden, dass durch die Verwendung der ECS-Funktion keine
sicherheitskritischen Situationen entstehen!
Abb. 200 Eigenschaften der ECS-Funktion
Abb. 201 Beispiel für die Verwendung der ECS Funktion
RESET-Funktion in der Gruppe Eingangselemente
Funktionstaster an der Fronseite einer Basisbaugruppe
F-Bus Reset Eingang
HINWEIS
