Start Manueller Start nach
überwacht dem Zurücksetzen der
Ausrüstung mit
Überwachung des
Startkreislaufs für
statisches 1-Signal.

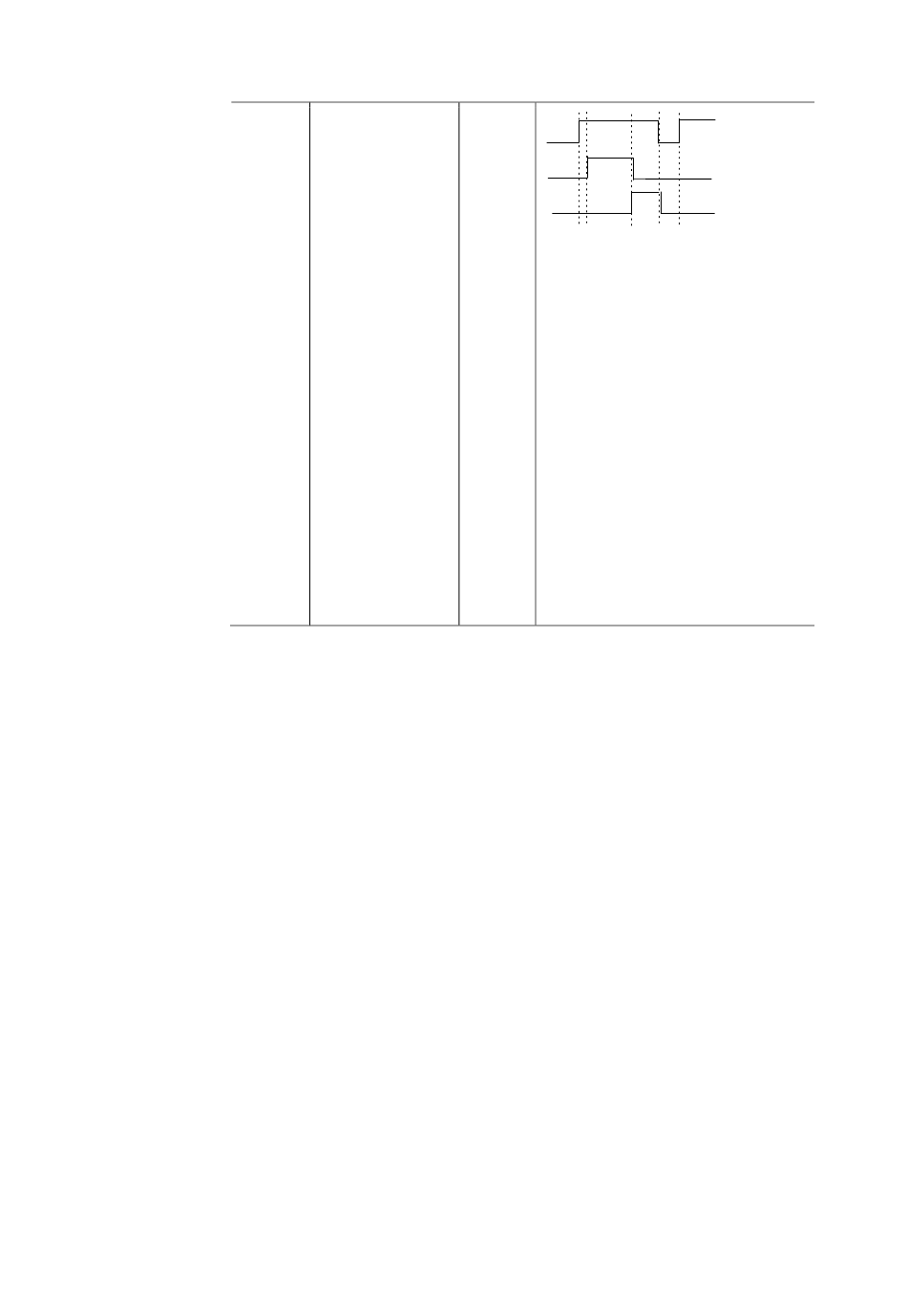

Die Ausgabe des
Eingangselements wird
„1", wenn der
Sicherheitskreislauf
gemäß der Definition
der Schalterart
geschlossen/aktiv ist
und der Startknopf 1x
gedrückt und wieder
losgelassen wurde.
Die Ausgabe wird „0",
nachdem
Sicherheitskreislauf
offen ist.
E1: Schaltfunktion
E2: Startknopf
M.(X1): Hilfsmerker 1
M.(X2): Hilfsmerker 2
LD I0.1
AND I0.2
S M.(X1)
LD NOT
E.1
R M.(X1)
LD M.(X1)
AND I0.1
AND NOT
I0.2
S M.(X2)
LD NOT
I0.1
R M.(X2)
LD M.(X2)
AND I0.1
ST I0.X
Schaltfunktion
Schaltfunktion
Start-Taster
Startknopf
Ausgabe
Ausgang
