284/104 ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering

Abb. 100 Funktionsbausteine im Register "Gruppen"

Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01
Visuelle Korrekturen am Logikplan sollten erst kurz vor der Blockierung des
Logikplans durchgeführt werden. Dann ist das Layout vollständig und die
Bausteine müssen nicht mehr bewegt werden.

6.5.15 Verwendung von Funktionsgruppen

Funktionsgruppen verbinden mehrere Funktionsbausteine zu einer übergeordneten
logischen Struktur. Diese Bausteingruppe wird innerhalb der Funktionsgruppe gebildet
und über diesen Baustein verbunden.

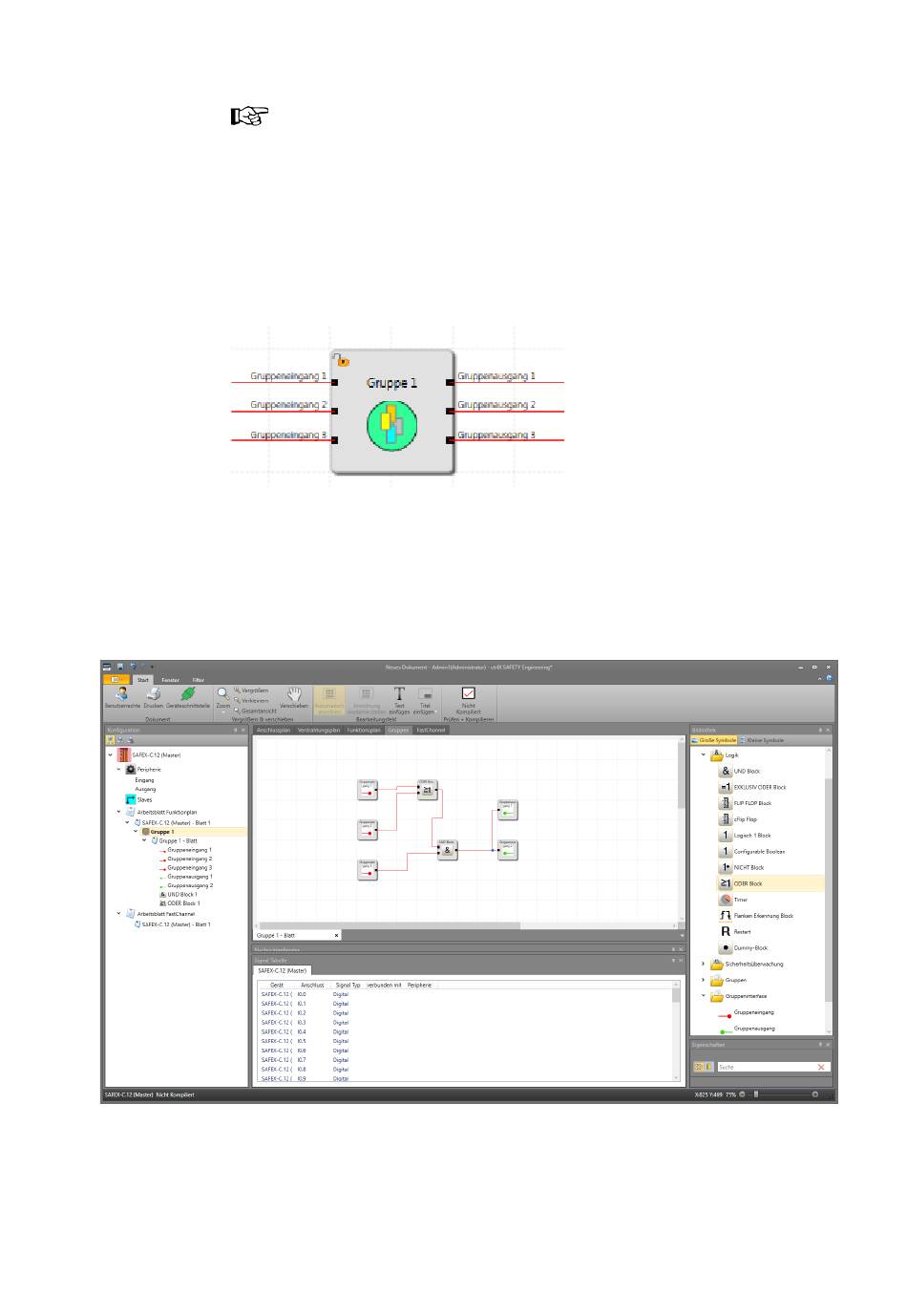

Abb. 99 Darstellung einer Funktionsgruppe

Durch diese Gruppierung erhält das Funktionsbausteindiagramm eine deutlichere
Struktur und ermöglicht über die Export-/Importfunktion die Erstellung einer eigenen
Funktionsbibliothek.
Durch Anklicken der Funktionsgrupppe erscheint eine weitere Registerklasse
„Gruppen", in der Funktionsbausteine eingefügt werden können.
Die Anbindung zwischen „Funktionsplan" und „Gruppen", erfolgt über „Gruppen Eingang
bzw. Gruppen Ausgang".
