Die Grundschritte sind dabei:

1. Bewegen Sie den Zeiger auf das Objekt.
2. Drücken und halten Sie die Maustaste oder die Taste des Zeigegeräts, um das
Objekt zu „greifen". Mit der Esc-Taste wird dies wieder rückgängig gemacht.
3. „Ziehen" Sie das Objekt mit dem Zeiger an die gewünschte Stelle.
4. Sie können das Objekt durch Loslassen der Taste „ablegen".
Zur Erstellung einer Anwendung gehen Sie wie folgt vor:
Auswahl der zu programmierenden Geräteart:
1.
Nach dem Start von ctrlX SAFETY Engineering oder der Erstellung eines neuen
Logikplans erscheint eine leere Arbeitsfläche. Alle verfügbaren Geräte sind in der
Bibliothek. Erst wenn ein Gerät in den Funktionsplan über „Drag & Drop" hinzugefügt
wurde, erscheint im Konfigurationsfenster eine Gerätevorschau und es werden u.a.
folgende Daten angezeigt: Programmierschnittstelle, digitale E/A, Ausgänge,
Eingänge usw.

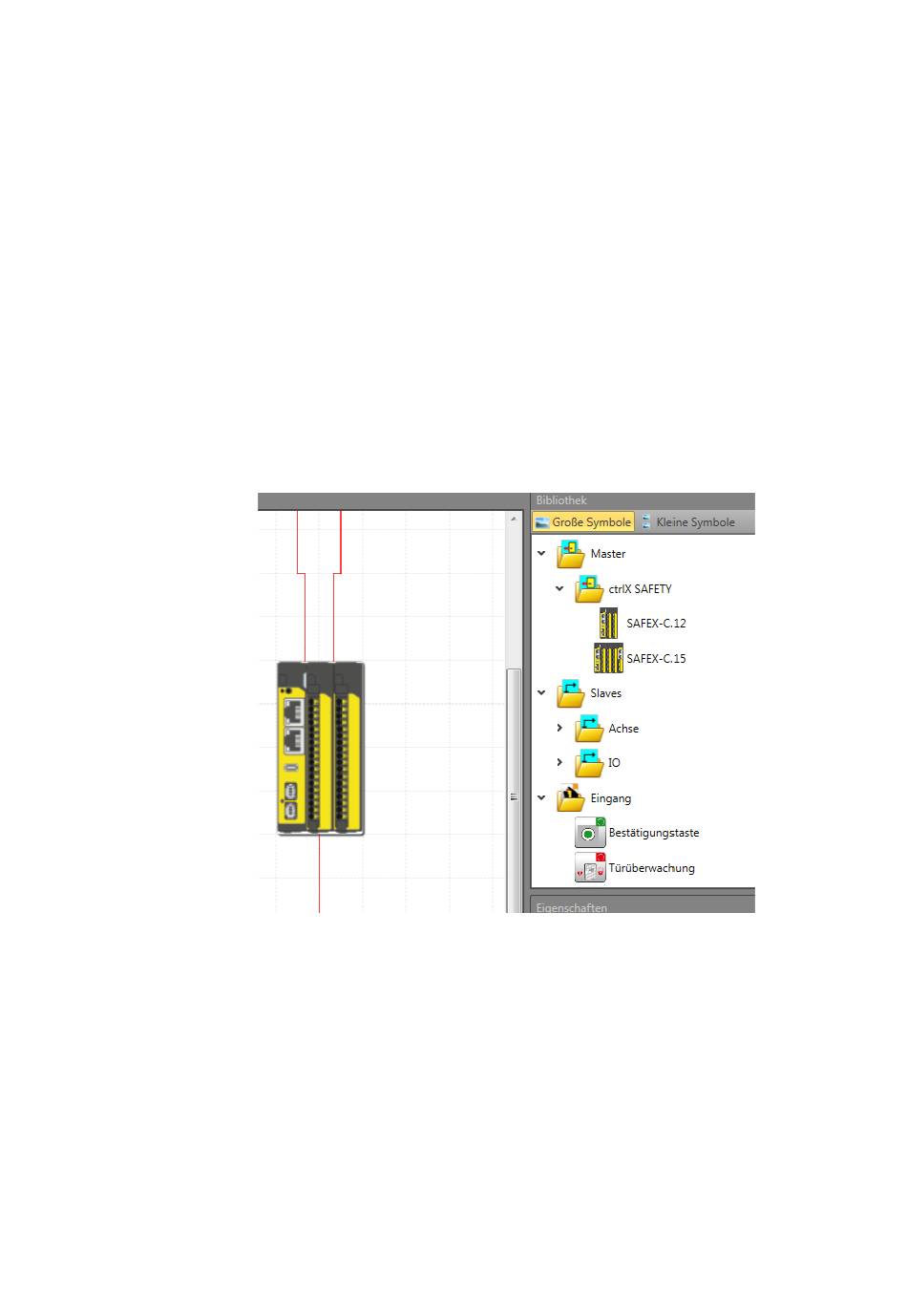

Abb. 54 Beschreibung der Gerätevorschau
Um mit dem Ablauf fortzufahren, muss ein Gerät zum Hinzufügen ausgewählt
werden.
