Anschlusspunkt Ausgang

Dieses Element ermöglicht die Fortführung eines Signals, das zu einem Baustein
„Eingestellter Anschlusspunkt" führt. Demnach können diese Elemente erst eingefügt
werden, nachdem ein eingestellter Anschlusspunkt definiert wurde.

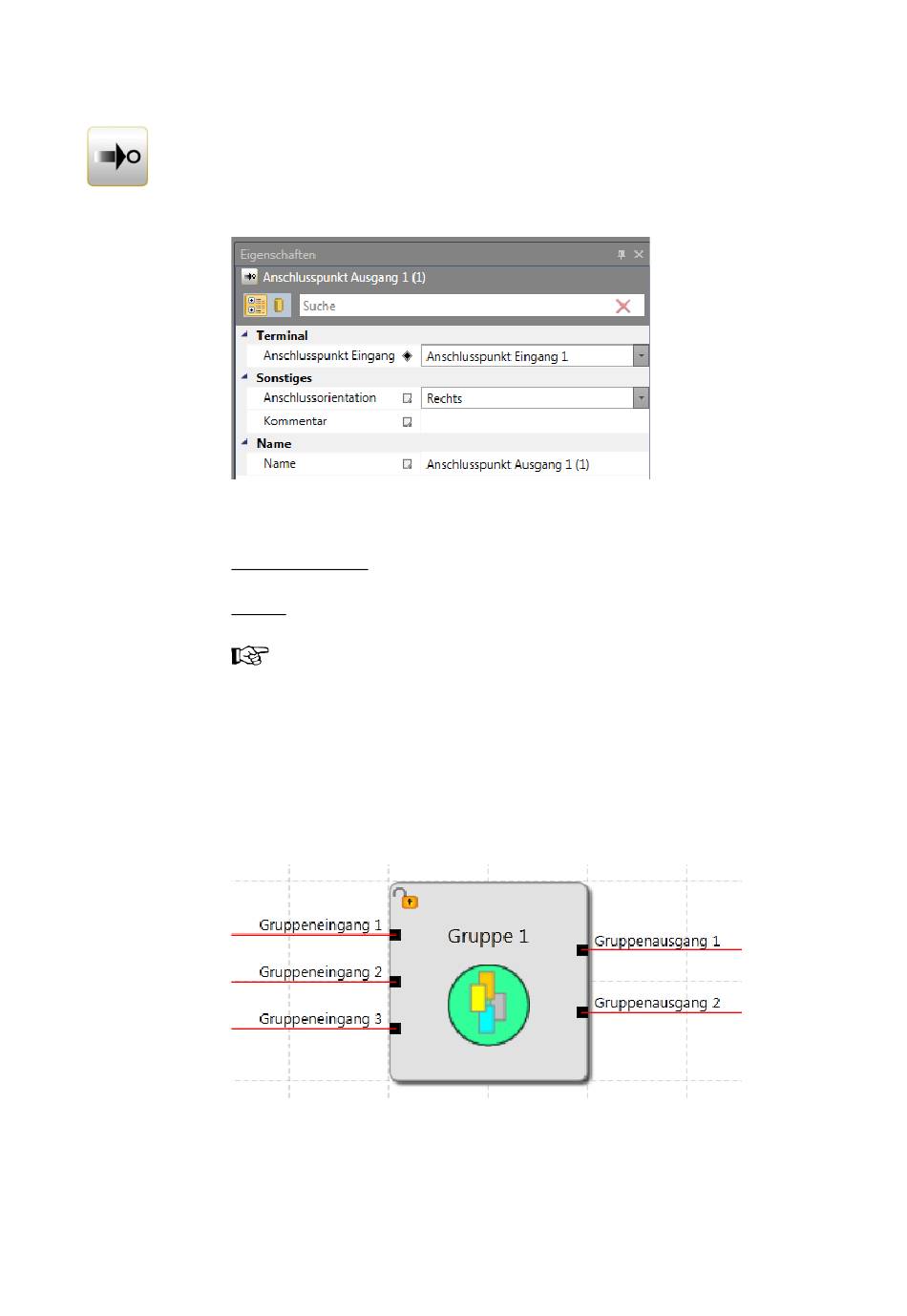

Abb. 211 Eigenschaften des Anschlusspunktes Ausgang

Verbindungsrichtung: Auswahl der Richtung des Anschlusspunkts in der Arbeitsfläche.
Eingang: Kennung des eingestellten Anschlusspunkts.
Da sich dieses Element auf den eingestellten Anschlusspunkt bezieht, wird der
Kommentar für dieses Element angezeigt.
6.10.8.2 Funktionsgruppen
Funktionsgruppen verbinden mehrere Funktionsbausteine zu einer übergeordneten
logischen Struktur. Diese passende Bausteingruppe wird innerhalb der Funktionsgruppe
gebildet und über diesen Baustein verbunden.

Abb. 212 Funktionsbausteingruppe

Durch diese Gruppierung erhält das Funktionsbausteindiagramm eine deutlichere
Struktur und ermöglicht über die Export-/Importfunktion die Erstellung einer eigenen
Funktionsbibliothek.
