Um ein klar strukturiertes Funktionsbausteindiagramm entwickeln zu können, können
sogenannte Anschlüsse (Anschlusspunkt Eingang/Ausgang) definiert werden. Diese
stellen eine bestimmte Verbindung zwischen Eingangs- und Ausgangsverbindern der
Funktionsbausteine dar.

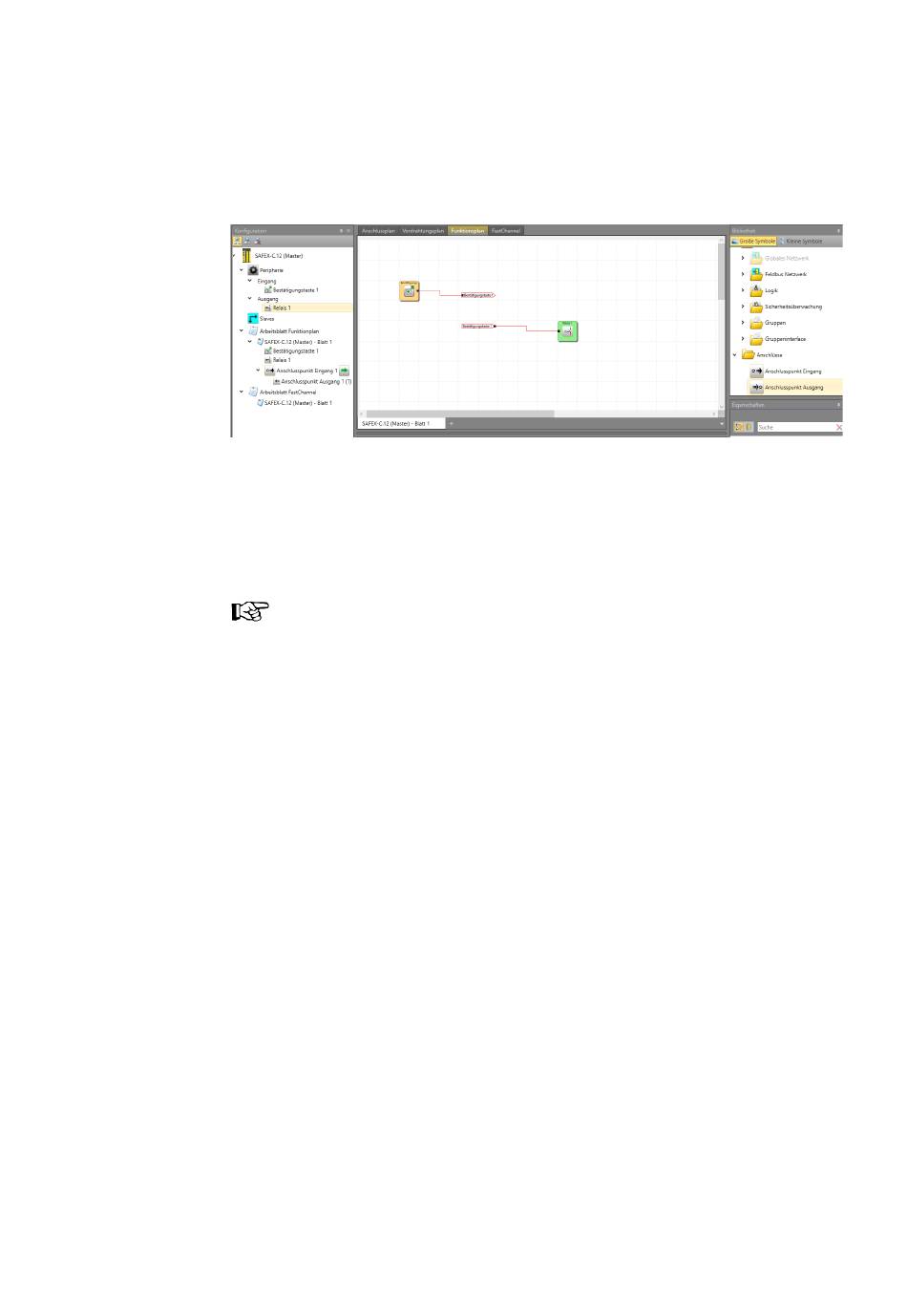

Abb. 28 Ansicht Funktionsplan, strukturierter Aufbau des Funktionsbausteindiagramms durch
Einsatz von Anschlüssen
Ein oder mehrere Merker-Ausgangsbaustein(e) (Ausgangsklemme) kann/können für
einen Merker-Einstellbaustein (Eingangsklemme) festgelegt werden (siehe Kapitel
„Anschlüsse").
Verwenden Sie das Kommentarfeld im Eigenschaftenfenster zur Eingabe
der Verbindungspunkte. Diese Informationen vereinfachen die Verwendung von
zusätzlichen Verbindungspunktausgängen. Dies trägt zur Übersichtlichkeit bei!
„Gruppen" enthält ein Blatt pro Gruppe für jeden Gruppenbaustein aus dem
Funktionsplan. Diese Funktion ist nach der Erstellung eines Gruppenbausteins im
Funktionsplan verfügbar. Weitere Informationen zur Erstellung von Gruppen finden Sie
im Kapitel „6.10.8.2".
In der Übersicht „Globales Netzwerk" werden alle Netzwerke angezeigt. Es werden
Master-Verbindungen und Verbindungen mit Slaves und Feldbus angezeigt. Weitere
Informationen finden Sie im Kapitel „6.9".
Die anderen Netzwerktypen sind geräteabhängig und verfügen über eigene Pläne, die
für das entsprechende Gerät angezeigt werden. Dieser Plan heißt „Lokales Netzwerk".
