6.9.2

Feldbus

6.9.2.1

Beschreibung

Feldbus ist der Name einer Gruppe von industriellen Computer-Netzwerkprotokollen für
die Echtzeitsteuerung von Übertragungen, der in der Norm IEC 61158 standardisiert ist.
Feldbus-Netzwerkprotokoll:
Nicht sichere Netzwerke
•
EtherCAT
•
PROFINET (in Vorbereitung, nur bei Ethernet 2- Schnittstelle möglich)
Sichere Netzwerke
•
FSoE-Master/ Slave
•
PROFIsafe (in Vorbereitung)
6.9.2.2

Erstellung

Unterstützt das Gerät Feldbus, wird ein Feld „FSoE Slave" im Eigenschaftenfenster des
Geräts angezeigt. Durch Markieren des entsprechenden Kontrollkästchens kann der
Feldbus ein- oder ausgeschaltet werden.

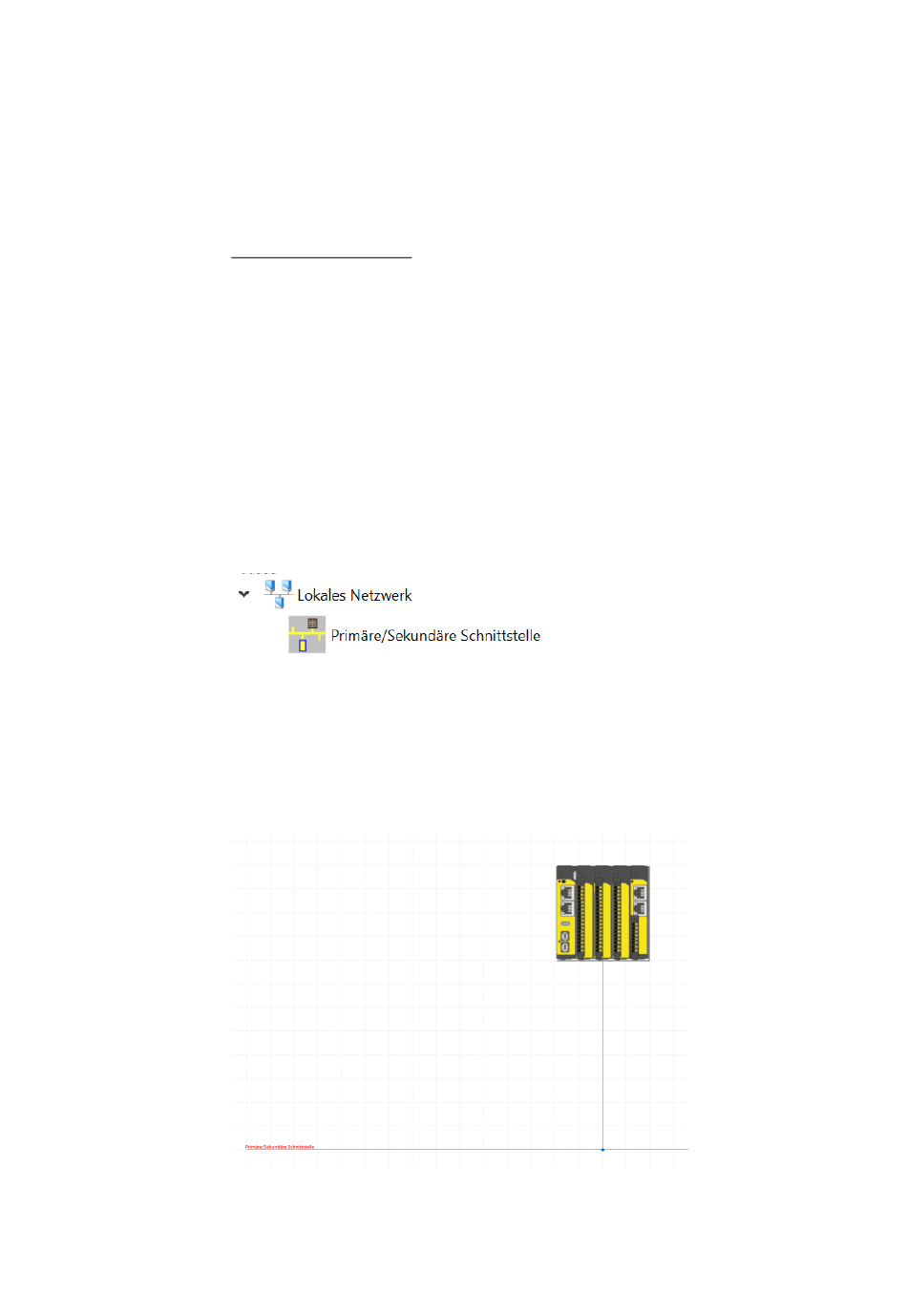

Abb. 127 Konfiguration (Konfigurationsfenster) „Lokales Netzwerk" nach Aktivierung des
„Slave Network Interface"
Wird der Feldbus für ein Gerät aktiviert, wird dafür eine Netzwerklinie erstellt. Das
Feldbus-Netzwerk kommuniziert mit der übergeordneten SPS über einige Anschlüsse.
Außerdem erscheint das „Feldbus EtherCAT" Objekt im Konfigurationsbaum.
Ansicht
Im lokalen Netzwerk:

Abb. 128 Ansicht im lokalen Netzwerk
