ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering 47/284
Funktionsplan
Im Funktionsbausteindiagramm erfolgt die Verknüpfung zwischen Eingang,
Überwachung, Ausgang und logischen Bausteinen.
Dies bedeutet, dass die Ausgangsverbinder der Eingangselemente den Eingangsdaten
des Funktionsbausteindiagramms entsprechen. Dementsprechend müssen die
Eingangsverbinder der Ausgangselemente als Ausgangsdaten des
Funktionsbausteindiagramms gesehen werden.

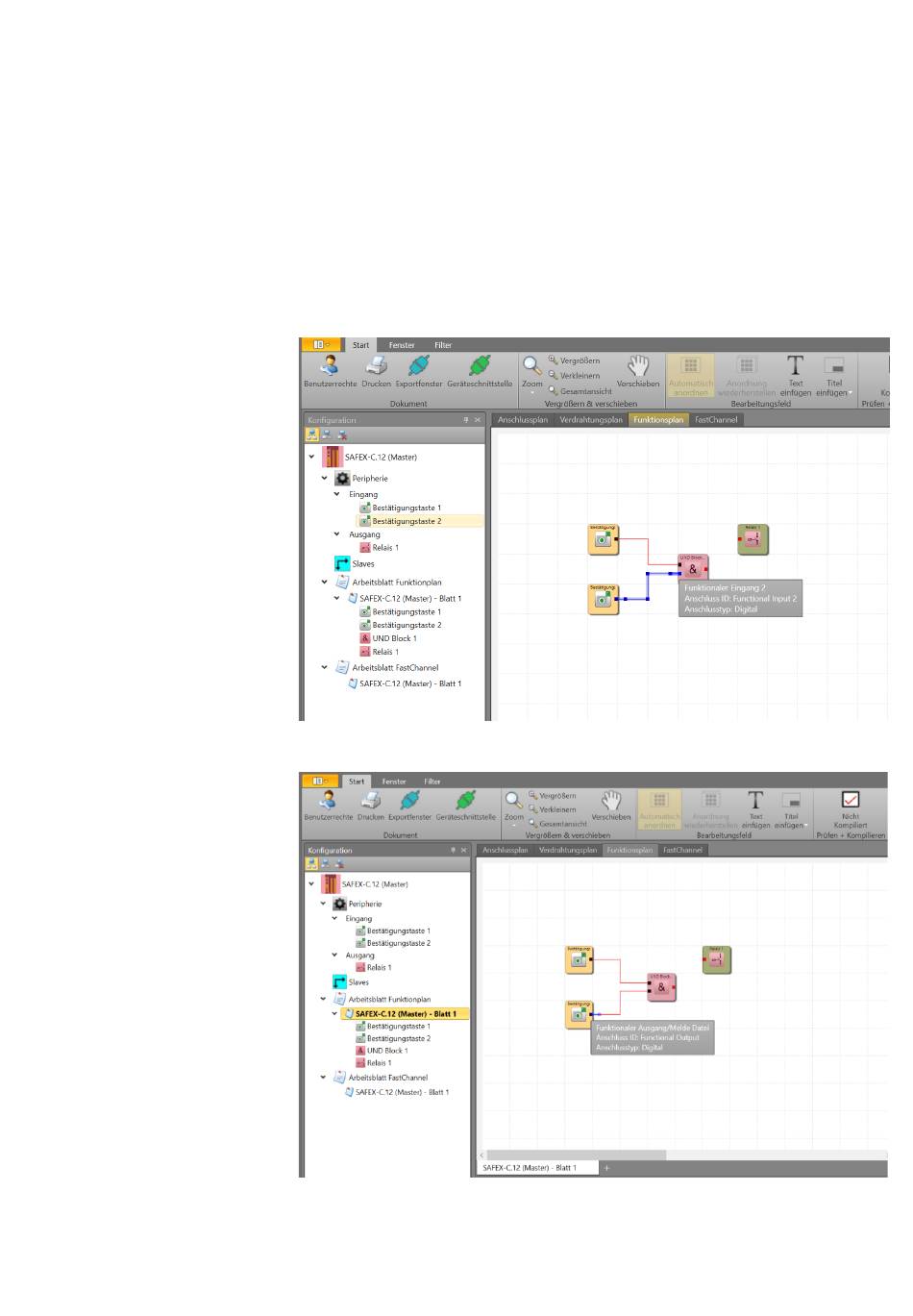

Abb. 26 Ansicht Funktionsplan, markierter Funktionaler Eingang

Abb. 27 Ansicht Funktionsplan, markierter Funktionaler Ausgang/Melde-Datei

R911405648, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Bosch Rexroth AG
