284/34 ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
3.
4.
Fenster
Über die entsprechende Umschaltfläche kann der Benutzer Fenster anzeigen oder
verbergen.
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01
Bearbeitungsfeld
Mit der Umschaltfläche „Automatisch anordnen" kann im Modus für das
automatische Anordnen umgeschaltet werden. Ist die Funktion aktiviert, werden
Elemente automatisch angeordnet. Nicht alle Pläne unterstützen die automatische
Anordnung.
Über die Schaltfläche „Anordnung wiederherstellen" werden Elemente sofort an
die vorherige Position zurückgestellt (vorhanden im Anschlussplan und
Verdrahtungsplan)
Mit der Schaltfläche „Text einfügen" kann das Ablegen von Text aktiviert werden.
Ist die Funktion aktiviert, kann der Benutzer durch Klicken der linken Maustaste Text
in der Arbeitsfläche ablegen.
Im Dropdown-Menü „Titel einfügen" werden die verfügbaren Titelvorlagen
aufgelistet. Durch einen Klick auf die ausgewählte Titelvorlage wird diese in alle
Blätter des gesamten Dokuments übernommen. Die Titelvorlage enthält
Informationen über das Projekt und das Blatt (Schema). Zur Auswahl stehen 3
verschiedene Designs aus denen der Benutzer wählen kann.
Prüfen + Kompilieren

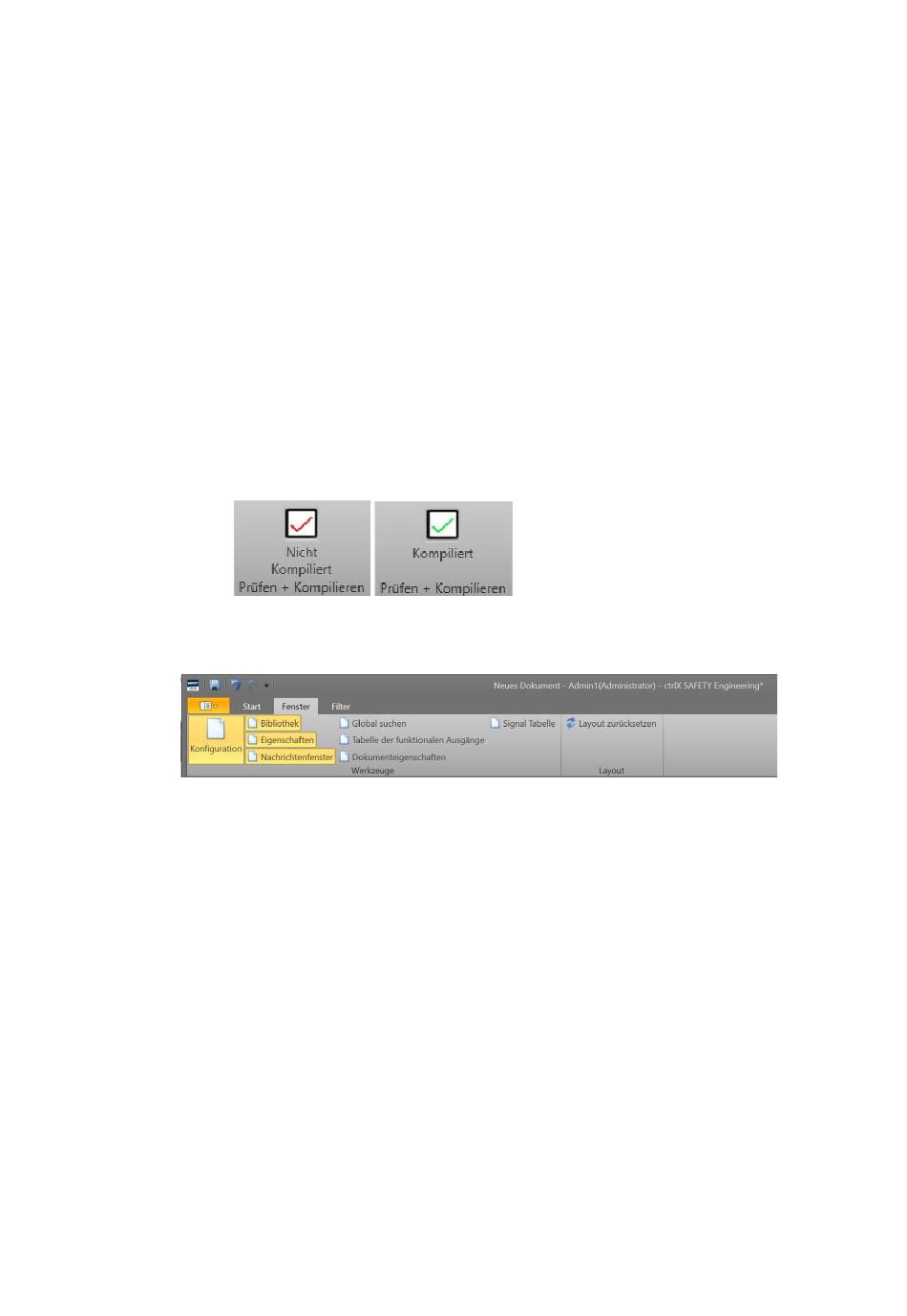

Mit der Schaltfläche „Kompilieren" wird das aktuelle Dokument kompiliert. Nach
erfolgreichem Abschluss der Kompilierung erscheint im Textfeld „Kompiliert" ein
grünes Häkchen. Ansonsten wird „Nicht kompiliert" mit einem roten Haken
angezeigt.
Mit der Umschaltfläche „Konfiguration" kann das Konfigurationsfenster in der
Benutzeroberfläche an- und ausgeschaltet werden.
Mit der Umschaltfläche „Bibliothek" kann das Bibliotheksfenster in der
Benutzeroberfläche an- und ausgeschaltet werden.
Mit der Umschaltfläche „Eigenschaften" kann das Eigenschaftenfenster an- und
ausgeschaltet werden.
Mit der Umschaltfläche „Nachrichtenfenster" kann das Fenster an- und
ausgeschaltet werden.
