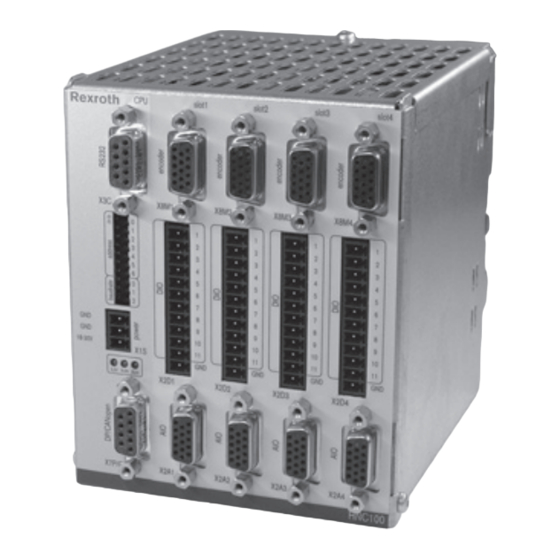

Digitale Reglerbaugruppe
HNC100-SEK zur Sekundärrege-
lung von Axialkolbeneinheiten
Typ SYHNC100-SEK
Geräteserie 3X
Inhaltsübersicht
Inhalt
Systemübersicht
Blockschaltbild
Geräteabmessungen
Seite
2
3
4
4
5
6
7 und 8
9 bis 11
12 bis 16
17
18 und 19
RD 30162/08.11
Ersetzt: 04.11
TB102
1/20
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Rexroth SYHNC100-SEK -3X Serie
Inhaltszusammenfassung für Bosch Rexroth SYHNC100-SEK -3X Serie
-
Seite 1: Inhaltsverzeichnis
Digitale Reglerbaugruppe RD 30162/08.11 1/20 Ersetzt: 04.11 HNC100-SEK zur Sekundärrege- lung von Axialkolbeneinheiten Typ SYHNC100-SEK Geräteserie 3X TB102 Inhaltsübersicht Inhalt Seite Merkmale Bestellangaben Software-Funktionalität Übersicht der Reglerfunktionen Systemübersicht Blockschaltbild Technische Daten 7 und 8 Anschlussbelegung (2-Achsausführung) 9 bis 11 Anschlussbelegung (4-Achsausführung) 12 bis 16 Geräteabmessungen Projektierungs- / Wartungshinweise /... -
Seite 2: Merkmale
2/20 Bosch Rexroth AG Hydraulics SYHNC100-SEK-...-3X RD 30162/08.11 Merkmale Die digitale Reglerbaugruppe SYHNC100-SEK ist geeignet – 1 analoger Ausgang ±10 V pro I/O Karte (Slot 3 und 4) zur Drehzahlregelung, Drehmomentregelung sowie Drehmo- – 2 analoge Ausgänge ±10 V pro LVDT Karte (Slot 1 und 2) mentsteuerung von sekundärgeregelten Axialkolbeneinheiten... -
Seite 3: Bestellangaben
3/20 RD 30162/08.11 SYHNC100-SEK-...-3X Hydraulics Bosch Rexroth AG Bestellangaben SYHNC100 SEK 00 S000 SYHNC100 = Seriengerät Softwareoption S000 ohne Ausführung für Sekundärregelung = SEK Hardwareoption Anzahl der Sekundäreinheiten 00 = keine Bestückung Geräteserie 30 bis 39 = 3X Wegaufnehmer (30 bis 39: unveränderte technische... -
Seite 4: Software-Funktionalität
4/20 Bosch Rexroth AG Hydraulics SYHNC100-SEK-...-3X RD 30162/08.11 Software-Funktionalität – Grundlegend enthält die Software die Regelungsarten PC-Programm Win-PED Drehzahl-, Drehmomentregelung und Drehmomentsteu- Für SYHNC100-SEK wird ausschließlich die Version erung. Zwischen den Regelungsarten kann stoßfrei im „WIN-PED 6.6“ verwendet. Diese kann über das Internet von laufenden Betrieb umgeschaltet werden. -
Seite 5: Systemübersicht (Beispiel)
5/20 RD 30162/08.11 SYHNC100-SEK-...-3X Hydraulics Bosch Rexroth AG Systemübersicht (Beispiel) Übergeordnete Steuerung Mögliche Schnittstellen zur SYHNC100-SEK: – analoge Signale – digitale Ein- / Ausgänge – Feldbussysteme (PROFIBUS DP, CANopen) slot1 slot2 slot3 slot4 X8M1 X8M2 X8M3 X8M4 18-30V 3.3V RUN BUS... - Seite 6 6/20 Bosch Rexroth AG Hydraulics SYHNC100-SEK-...-3X RD 30162/08.11 Blockschaltbild (Beispiel mit 2 Antrieben)
-
Seite 7: Technische Daten
7/20 RD 30162/08.11 SYHNC100-SEK-...-3X Hydraulics Bosch Rexroth AG Technische Daten Betriebsspannung 18 bis 30 VDC, Restwelligkeit < 1,5 V Stromaufnahme bei 24 VDC 1 bis 4 A (abhängig von der HNC-Variante und den mitver- sorgten Komponenten) Prozessor 32 Bit Power PC Analogeingänge (AI) pro Achselektronik:... - Seite 8 8/20 Bosch Rexroth AG Hydraulics SYHNC100-SEK-...-3X RD 30162/08.11 Technische Daten (Fortsetzung) Schnittstelle für WIN-PED 6 RS232 Schnittstelle für Bus PROFIBUS DP (max. 12 MBaud nach IEC 61158), CANopen Schalteingänge (DI) bzw. -ausgänge (DO) pro Achselektronik (über Software einstellbar) Anzahl 11 Schalteingänge (DI)
-
Seite 9: Anschlussbelegung (2-Achsausführung)
9/20 RD 30162/08.11 SYHNC100-SEK-...-3X Hydraulics Bosch Rexroth AG Anschlussbelegung (2-Achsausführung) slot2 slot1 X8M1 X8M2 18-30V 3.3V RUN BUS X2D1 X2D2 X7P/C X2A1 X2A2 HNC100 CANopen X7P PROFIBUS DP Power RS232 reserved reserved LCAN_H CAN_L reserved CAN_GND RxD/TxD-P 18 – 30 V... - Seite 10 10/20 Bosch Rexroth AG Hydraulics SYHNC100-SEK-...-3X RD 30162/08.11 Anschlussbelegung (2-Achsausführung, SLOT1) SLOT 1 X8M1 - ENCODER | LVDT / Anschluss IW9 / AWX Signal Beschreibung IW9 Beschreibung AWX LVDT1 IW9 GND / Achse 1 AWX Pin 1 / Achse 1...
- Seite 11 11/20 RD 30162/08.11 SYHNC100-SEK-...-3X Hydraulics Bosch Rexroth AG Anschlussbelegung (2-Achsausführung, SLOT2) SLOT 2 X8M2 - ENCODER Signal Beschreibung INK Beschreibung SSI –B –Ua2 / GEL293 Pin G +Clk + CLK reserved reserved reserved reserved +Ua1 / GEL293 Pin C –Ua1 / GEL293 Pin H -Clk –...
-
Seite 12: Anschlussbelegung (4-Achsausführung)
12/20 Bosch Rexroth AG Hydraulics SYHNC100-SEK-...-3X RD 30162/08.11 Anschlussbelegung (4-Achsausführung) slot1 slot2 slot4 slot3 X8M1 X8M2 X8M3 X8M4 18-30V 3.3V RUN BUS X2D1 X2D2 X2D4 X2D3 X7P/C X2A1 X2A2 X2A3 X2A4 HNC100 CANopen X7P PROFIBUS DP Power RS232 reserved reserved... - Seite 13 13/20 RD 30162/08.11 SYHNC100-SEK-...-3X Hydraulics Bosch Rexroth AG Anschlussbelegung (4-Achsausführung, SLOT1) SLOT 1 X8M1 - ENCODER | LVDT / Anschluss IW9 / AWX Signal Beschreibung IW9 Beschreibung AWX LVDT1 IW9 GND / Achse 1 AWX Pin 1 / Achse 1...
- Seite 14 14/20 Bosch Rexroth AG Hydraulics SYHNC100-SEK-...-3X RD 30162/08.11 Anschlussbelegung (4-Achsausführung, SLOT2) SLOT 2 X8M2 - ENCODER | LVDT / Anschluss IW9 / AWX Signal Beschreibung IW9 Beschreibung AWX LVDT1 IW9 GND / Achse 3 AWX Pin 1 / Achse 3...
- Seite 15 15/20 RD 30162/08.11 SYHNC100-SEK-...-3X Hydraulics Bosch Rexroth AG Anschlussbelegung (4-Achsausführung, SLOT3) SLOT 3 X8M3 - ENCODER Signal Beschreibung INK Beschreibung SSI –B –Ua2 / GEL293 Pin G +Clk + CLK reserved reserved reserved reserved +Ua1 / GEL293 Pin C –Ua1 / GEL293 Pin H -Clk –...
- Seite 16 16/20 Bosch Rexroth AG Hydraulics SYHNC100-SEK-...-3X RD 30162/08.11 Anschlussbelegung (4-Achsausführung, SLOT4) SLOT 4 X8M4 - ENCODER Signal Beschreibung INK Beschreibung SSI –B –Ua2 / GEL293 Pin G +Clk + CLK reserved reserved reserved reserved +Ua1 / GEL293 Pin C –Ua1 / GEL293 Pin H -Clk –...
- Seite 17 17/20 RD 30162/08.11 SYHNC100-SEK-...-3X Hydraulics Bosch Rexroth AG Geräteabmessungen (Maßangaben in mm) Montage auf Hutschiene TH 35-7,5 oder (SYHNC100- -3X/...) TH 35-15 nach EN 60715 (SYHNC100- -3X/...) slot1 slot2 slot3 slot4 X8M1 X8M2 X8M3 X8M4 18-30V 3.3V RUN BUS X2D1...
-
Seite 18: Projektierungs- / Wartungshinweise / Zusatzinformationen
18/20 Bosch Rexroth AG Hydraulics SYHNC100-SEK-...-3X RD 30162/08.11 Projektierungs- / Wartungshinweise / Zusatzinformationen Produktdokumentation für SYHNC100-SEK Datenblatt 30162 Betriebsanleitung 30162-B Softwarebeschreibung 30162-01-Z Erklärung zur Umweltverträglichkeit 30162-U WIN-PED 6 Allgemeine Informationen zur Wartung und Inbetriebnahme von Hydraulikkomponenten 07800 / 07900 Inbetriebnahmesoftware und Dokumentation im Internet: www.boschrexroth.com/HNC100 Wartungshinweise: –... - Seite 19 19/20 RD 30162/08.11 SYHNC100-SEK-...-3X Hydraulics Bosch Rexroth AG Projektierungs- / Wartungshinweise / Zusatzinformationen Einbauort Verdrahtung Die SYHNC100-SEK nicht neben Leistungselektronik (z. B. – größtmögliche räumliche Trennung von Signal und Lastlei- Frequenzumrichter) einbauen; das Netzteil der SYHNC100- tungen SEK sollte möglichst nahe an der SYHNC100-SEK installiert –...
- Seite 20 Bosch Rexroth AG Hydraulics SYHNC100-SEK-...-3X RD 30162/08.11 Notizen Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutz- Hydraulics rechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Zum Eisengießer 1 Weitergaberecht, bei uns. 97816 Lohr am Main, Germany Die angegebenen Daten dienen allein der Produktbeschreibung.
