284/128 ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering

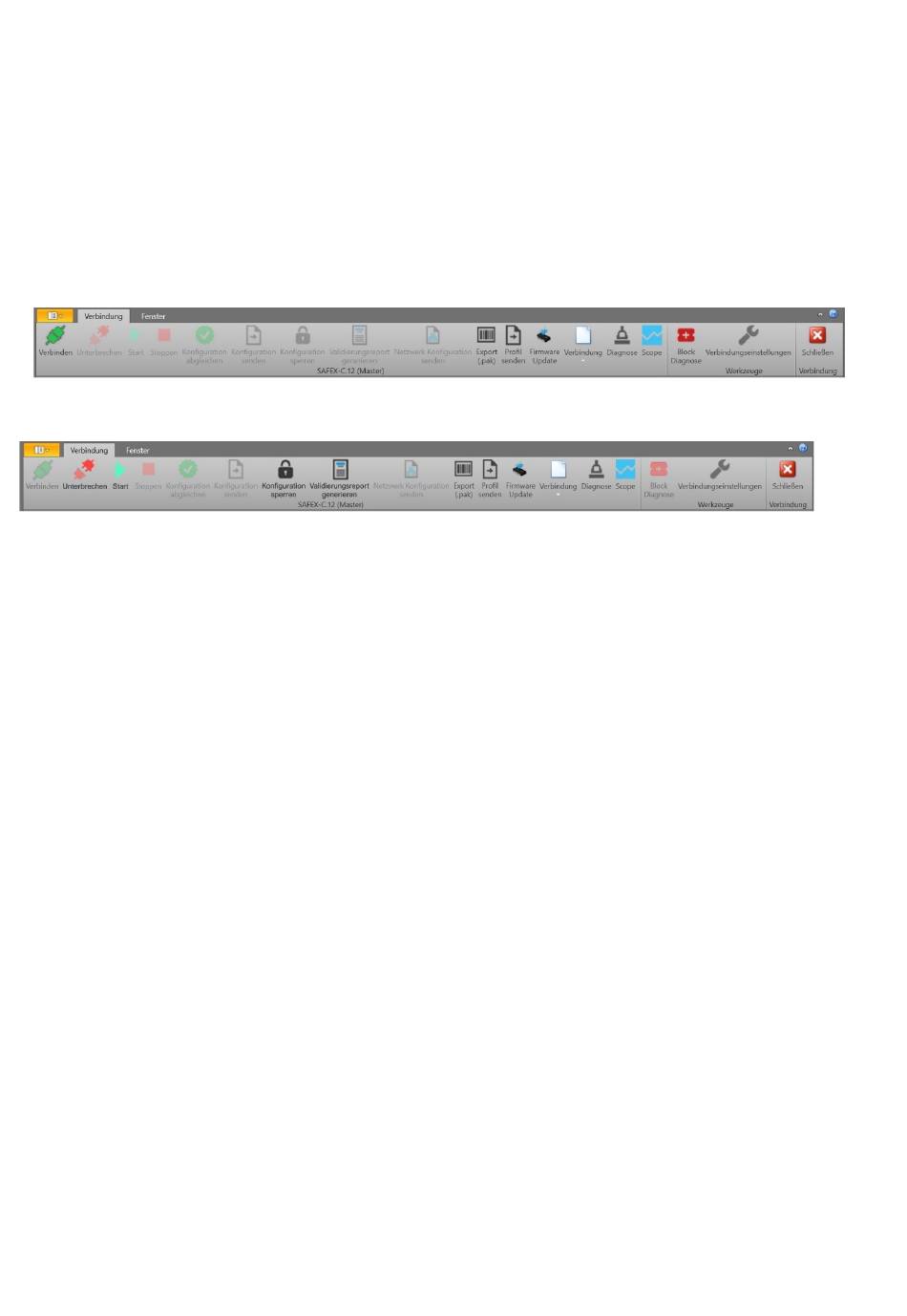

Abb. 115 Symbole in der Geräteschnittstelle - nicht verbunden
Abb. 116 Symbole in der Geräteschnittstelle - verbunden
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01
6.8 Geräteschnittstelle
Die Geräteschnittstelle wird im Menüband dargestellt. Dieses Menüband enthält
erweiterte Kommunikationsoptionen wie Programmübertragung und Diagnose mit
angeschlossenen ctrlX SAFETY-Geräten. Wird die Geräteschnittstelle geöffnet, beginnt
das Programm automatisch mit der Kompilierung. Das Menüband enthält die
Instrumente der Geräteschnittstelle.
6.8.1 Symbole in der Geräteschnittstelle:
Verbinden: Startet die Verbindung mit dem ctrlX SAFETY-System.
Unterbrechen: Unterbricht eine aktive Verbindung.
Start: Startet den Programmablauf im Modus „Verbunden".
Stoppen: Stoppt den Programmablauf im Modus „Verbunden".
Konfiguration abgleichen: Vergleicht die Applikation der ctrlX SAFETY Engineering
mit der auf dem ctrlX SAFETY-System anhand des CRCs.
Verbindung: Hier kann eine ausgewählte binäre Konfigurationsdatei an die Baugruppe
gesendet oder von der Baugruppe in eine Datei geladen/gelesen werden. Dies wird für
Baugruppentausch benötigt. Diese Funktion ist bei geöffnetem Diagnose- oder
Bereichsfenster nicht möglich
Konfiguration senden: Überträgt die Konfiguration des Funktionsbausteindiagramms
an das ctrlX SAFETY-System. Dies ist nur im Modus „Stopp" möglich.
Konfiguration sperren: Nach jeder Übertragung von Konfigurationsdaten an ein ctrlX
SAFETY-System werden diese Daten als „nicht validiert" gekennzeichnet. Die
Basisgruppe signalisiert dies durch grünes Blinken der Status-LED. Mit dem Befehl
„Konfiguration sperren" kann der Zugang zu den Konfigurationsdaten im Basisbaustein
deaktiviert werden. Dies wird durch eine grüne dauerhaft leuchtende Status-LED
angezeigt.
