6.4.10 Planarten

Die Pläne und Blätter werden durch einzelne Registerkarten im Dokumentfenster
dargestellt.
Anschlussplan
Unter „Anschlussplan" wird ein vereinfachtes Schema mit ausgewählten Geräten und
Peripheriegeräten des ctrlX SAFETY-Systems angezeigt und besitzt außerdem eine
Editor-Funktion, bei der der Benutzer Objekte hinzufügen, entfernen, ersetzen und
verschieben kann. Diese Aktionen werden verwendet, um das Projekt zu bearbeiten.

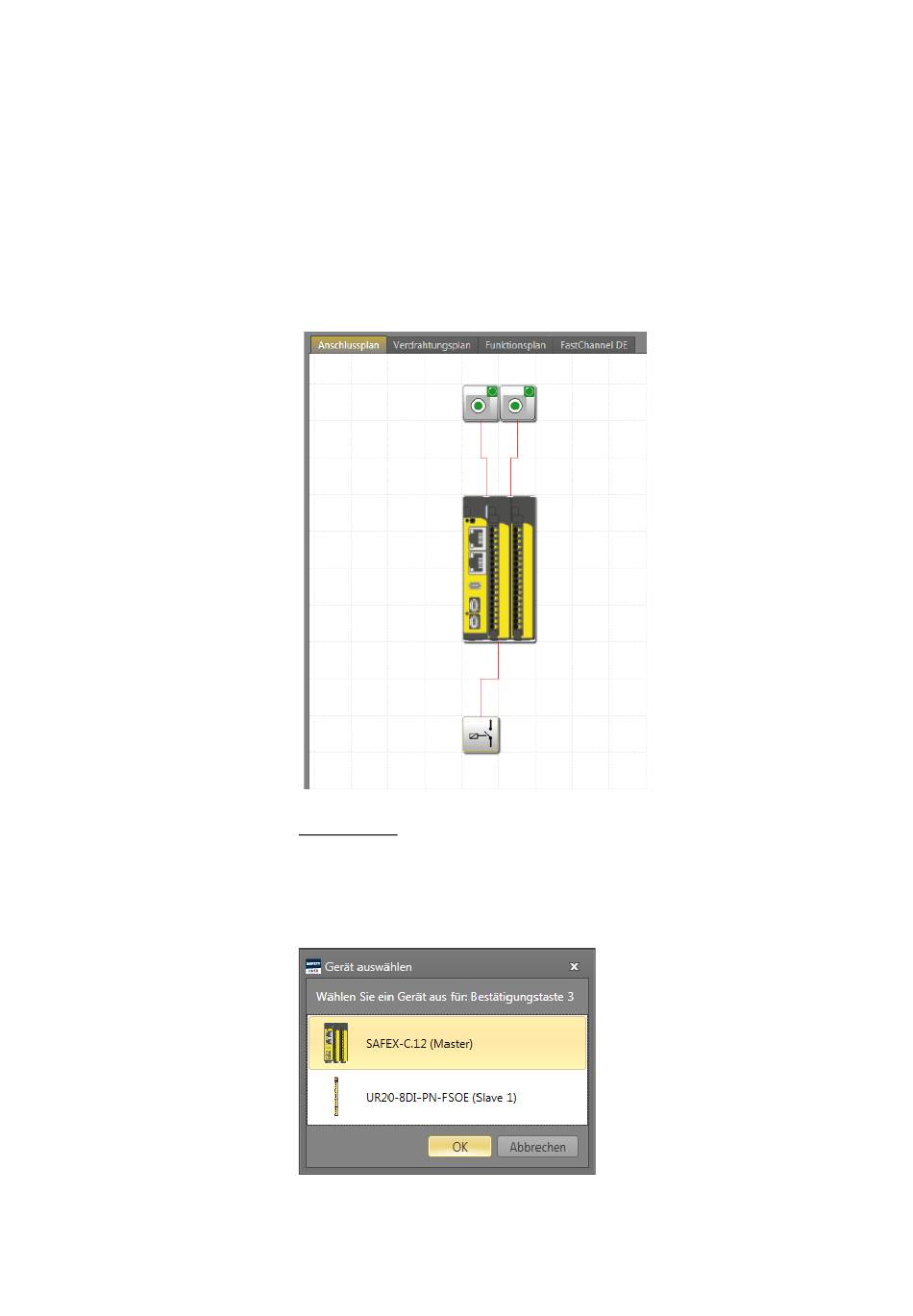

Abb. 23: Ansicht "Anschlussplan"

Anschlussplan: Im ersten Schritt muss ein Mastergerät ausgewählt werden.
Werden danach Funktionsbausteine in das Anschlussdiagramm eingefügt, werden
diese Elemente automatisch mit dem Gerät gekoppelt. Gibt es mehrere Geräte im
Anschlussplan, muss der Benutzer Peripheriegeräte zu dem entsprechenden Gerät
hinzufügen. Ansonsten erscheint der Dialog zur Geräteauswahl.
Abb. 24: Fenster "Gerät auswählen"
