Flankenerkennung
Baustein für Flankenerkennung steigend, fallend oder beides.

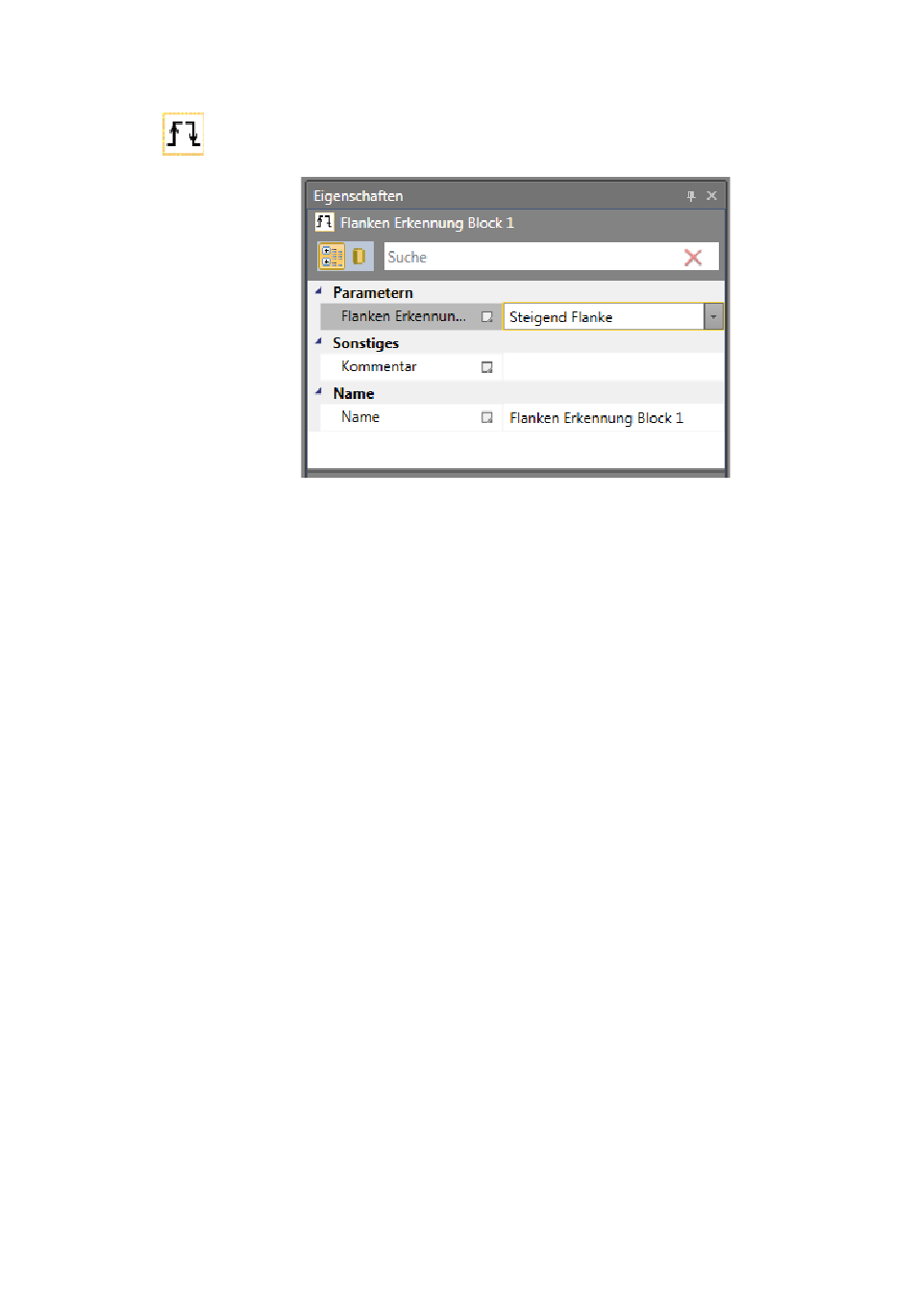

Abb. 174 Eigenschaften des "Flanken Erkennung"-Blocks

Parameter Flankenerkennung:

Positiv:
Auswertung steigende Flanke. Signal am Ausgang des Bausteins wird „high" wenn
steigende Flanke am Eingang des Bausteins erkannt wird.
Ausgangssignal bleibt für einen Zyklus gesetzt.
Negativ:
Auswertung fallende Flanke. Signal am Ausgang des Bausteins wird „high" wenn
fallende Flanke am Eingang des Bausteins erkannt wird.
Ausgangssignal bleibt für einen Zyklus gesetzt.
Positiv und Negativ
Auswertung steigende/Fallende Flanke. Signal am Ausgang des Bausteins wird „high"
wenn steigende/fallende Flanke am Eingang des Bausteins erkannt
wird.
Ausgangssignal bleibt für einen Zyklus gesetzt.
