ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Das Programm erstellt automatisch eine neue Verbindung im Anschluss- oder
Verdrahtungsplan. Das Programm zeichnet automatisch die Verbindung durch Einfügen
von zusätzlichen Haltepunkten auf.
Die graphische Darstellung kann angepasst werden und die allgemeine Darstellung
kann durch Bewegen der Funktionsbausteine optimiert werden (wenn das automatische
Anordnen deaktiviert wurde). In komplexen Diagrammen kann es vorkommen, dass
eine Verbindungslinie einen Funktionsbaustein kreuzt. Dies hat keine Auswirkung auf
die interne Funktion der Verbindung.
Das Zeichnen von benutzerdefinierten Verbindungslinien wird ebenfalls unterstützt.
Diese bleiben bestehen, bis die Verschiebung eines verbundenen Funktionsbausteins
die Neuberechnung der Steuerpunkte erzwingt (siehe die Schaltfläche „Anordnen").
Verzweigung / Knotenpunkt hinzufügen
Um ein Segment zur Verbindungslinie hinzuzufügen, drücken Sie die rechte Maustaste
und wählen Sie „Knotenpunkt hinzufügen".

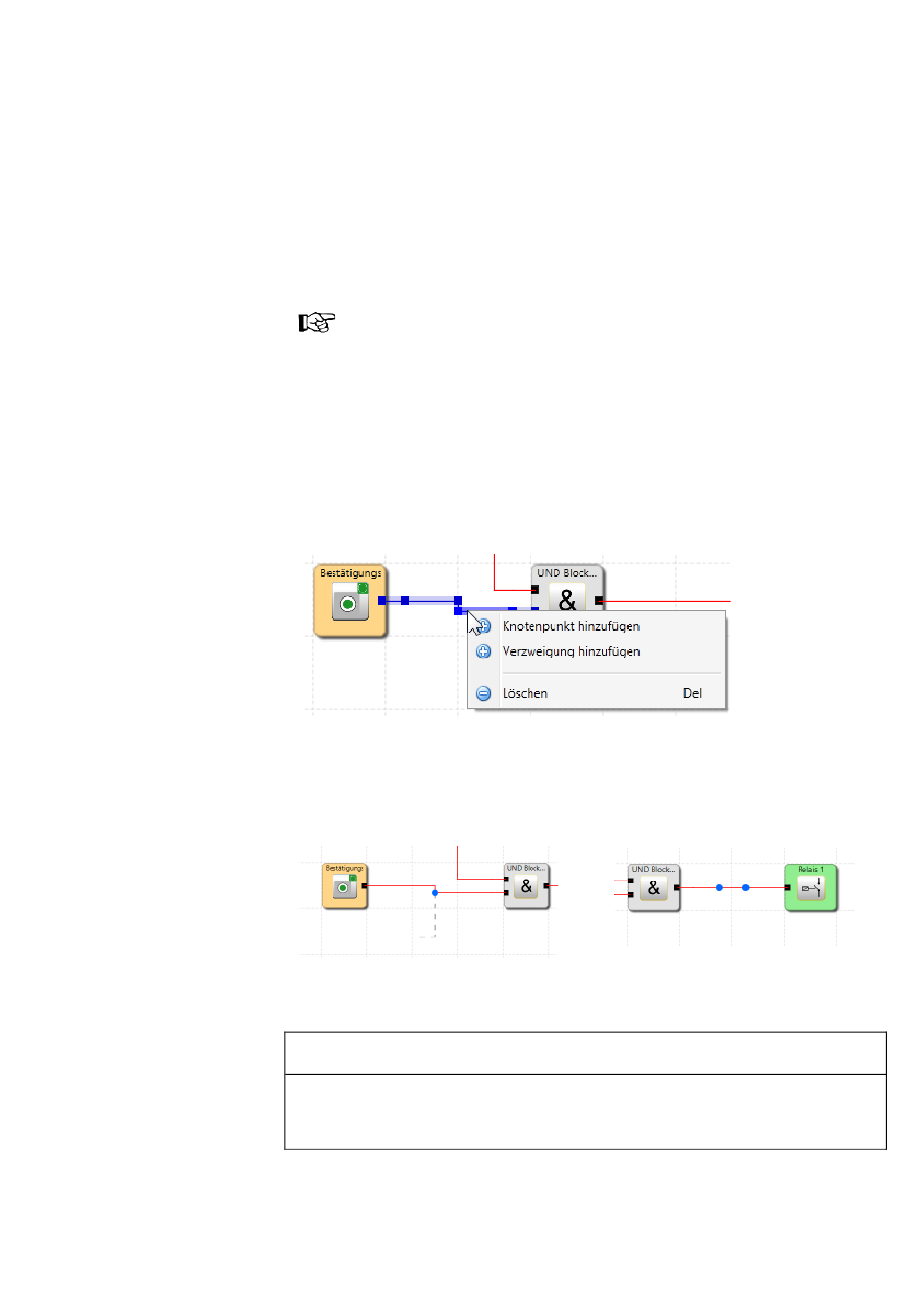

Abb. 96 Möglichkeiten des Hinzufügens von Knotenpunkten
Um einen Knotenpunkt hinzuzufügen, klicken Sie zwei Mal auf die Verbindungslinie
oder drücken Sie die rechte Maustaste und wählen „Knotenpunkt hinzufügen".
Bei der Auswahl von „Verzweigung hinzufügen" erscheinen zwei Knotenpunkte.
Der Benutzer kann die Verbindung durch Auswahl der Verbindung jedes Segment
Abb. 98 Hinzugefügter Knotenpunkt im
Funktionsplan
ändern.
Knotenpunkte können nur mit rechteckigen Verbindungslinien eingegeben werden, d.h.
die Verbindungslinien verlaufen immer horizontal und vertikal. Das Programm verbindet
die eingegebenen Punkte, bis der Zeichenbefehl abgeschlossen ist.
Nur im Anschluss- und Verdrahtungsplan wird die Verbindung automatisch
erstellt.
HINWEIS
R911405648, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Bosch Rexroth AG
Abb. 97 Hinzugefügte Verzweigung im
Funktionsplan
