ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Die rot-markierten Elemente im rechten Bibliothekfenster sind noch nicht verwendet.

Die anderen Slaves werden entsprechend belegt:

•
Für Baugruppen, die einen Geberanschluss besitzen, müssen auch diese
Geberanschlüsse vorgegeben werden. Dazu kann aus der Bibliothek im Ordner „Geber"
eine Gebervariante gewählt werden.
AUTOMATION DOK-XSAFE*-SAFEX-C.1XC-APxx-DE-P
6.5.7.2
Nach der Erstellung des Slave-Profils können nun die FSoE Aus- und Eingänge des
Slave-Profils in der FSoE Master-Konfiguration angepasst werden. Hierzu werden dem
Profil Anschlusspunkte zu Eingängen und Ausgängen hinzugefügt. Die Benennung der
Anschlusspunkte setzt sich aus den Blocknamen des Profils + den Profils zusammen.
Optional kann in den Eigenschaften der Anschlüsse der Name geändert werden.

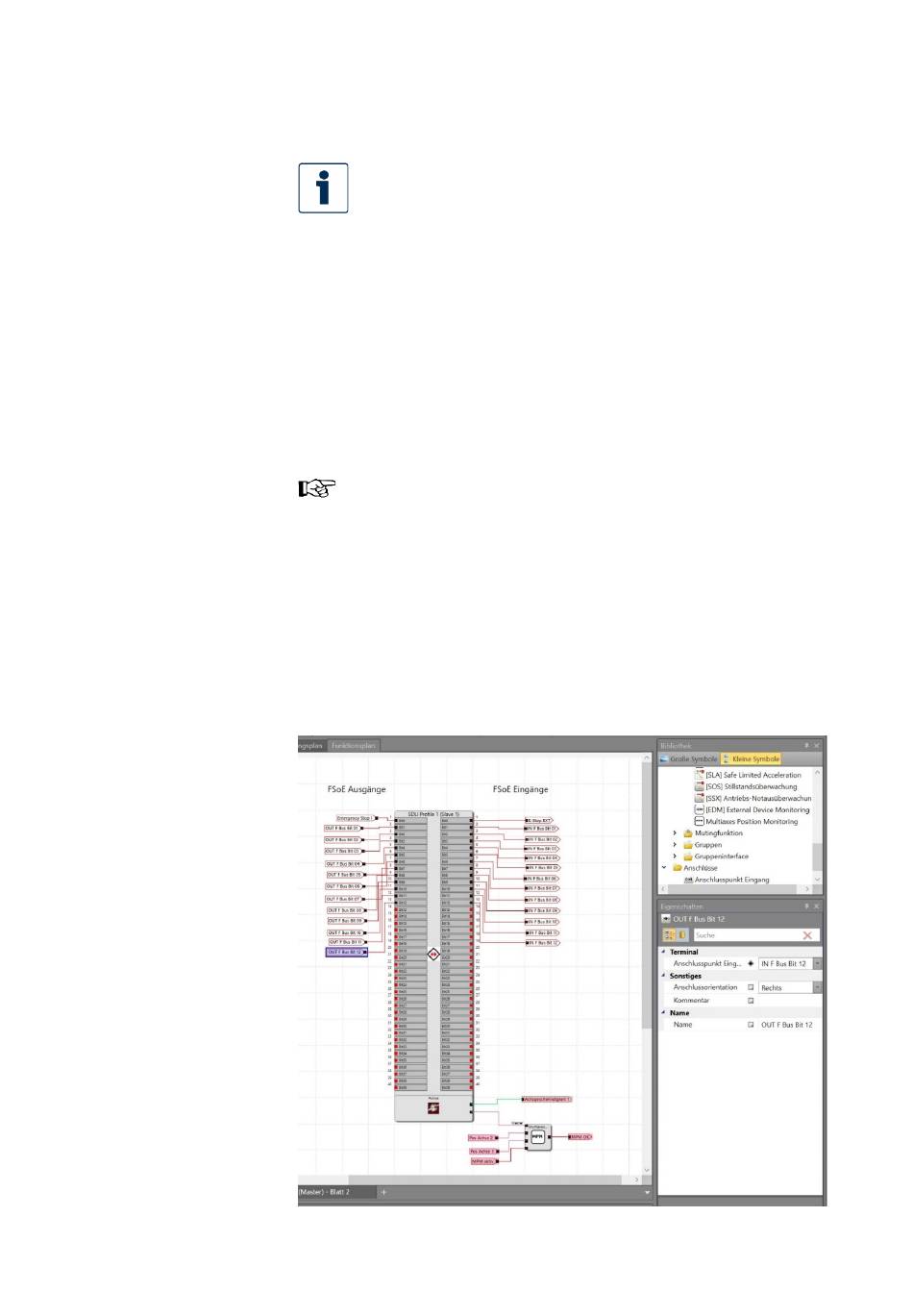

Abb. 80 Ansicht des Slave-Profils in der FSoE Master Konfiguration

Alle im Konfigurationsfenster (Browser) zur Verfügung stehenden Elemente
(rot-markiert) müssen verwendet/eingebunden werden. Bleiben Elemente
unverwendet, so erzeugt das Kompilieren im ctrlX SAFETY Engineering
einen Fehler mit entsprechender Fehlermeldung.
In unserem Beispiel:
Slave2: 2 Taster (Start) + 4 x Not-Halt + 2 Schalter (Schranke + Leuchte)
Slave3: 1 Taster (Start) + 2 x Not-Halt + 2 Schalter (Relais zum
Unterbrechen anderer Funktionen)
Weitere Anwendungsbeispiele befinden sich in der Anwendungsbeschreibung
für die Integration der ctrlX SAFETY Baugruppen SAFEX-C.1* in ctrlX
Konfiguration des Slaves im FSoE Master (Mastergerät)
R911405648, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Bosch Rexroth AG
91/284
4)
