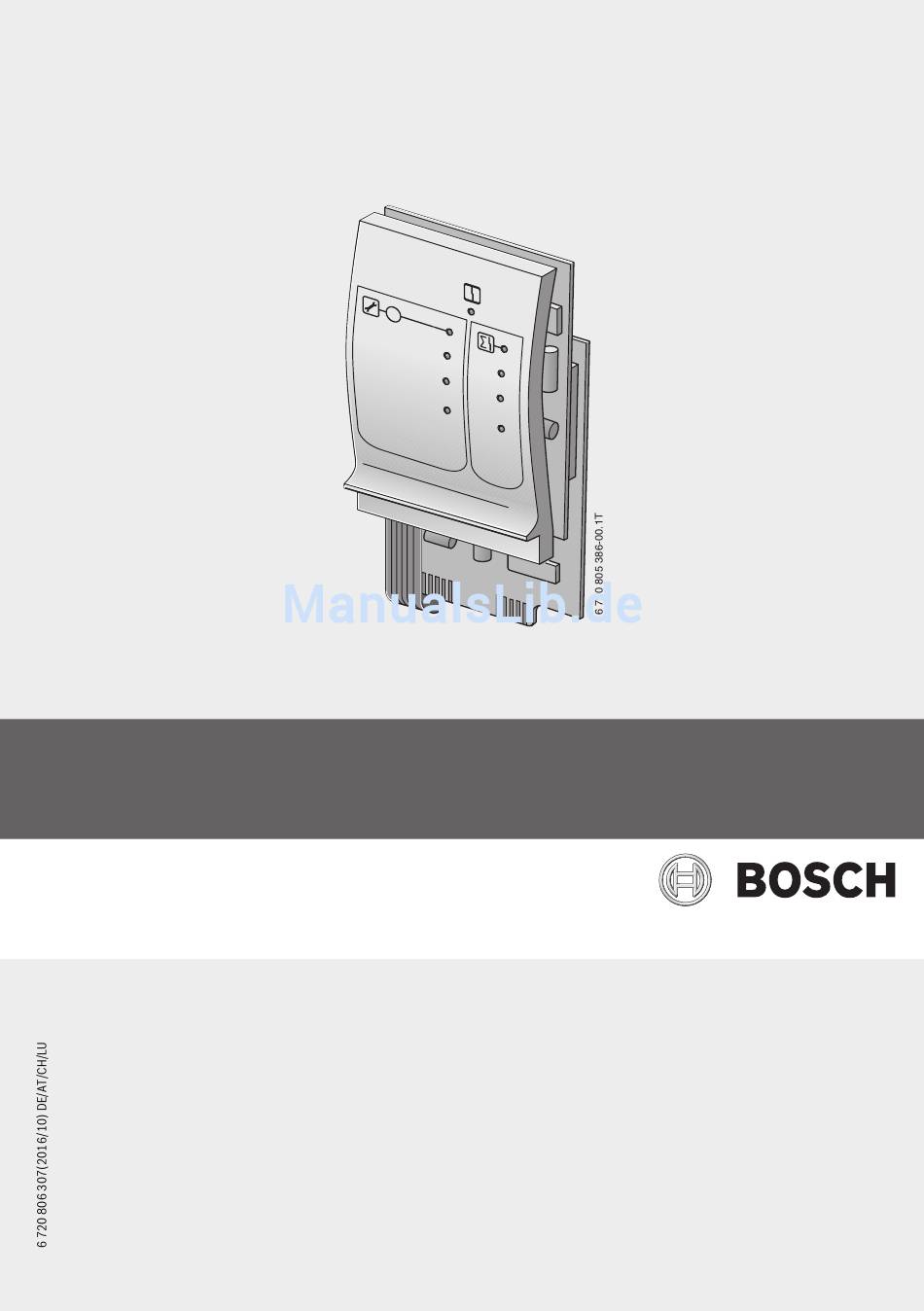

- Seite 1 Regelgeräte CMB 900-0-10V Störmeldemodul Installations- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Fachmann ........12 Störungsanzeigen für den Fachmann ... 12 CMB 900-0-10V – 6 720 806 307 (2016/10) -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.“ „Wenn die Netzanschlussleitung beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.“ CMB 900-0-10V 6 720 806 307 (2016/10) - Seite 4 ▶ Betreiber in die Wirkungsweise und die Bedienung des Geräts einweisen. ▶ Betreiber darauf hinweisen, dass er keine Änderungen oder Instandsetzungen vornehmen darf. Wartung und Instand- setzung dürfen nur durch einen zugelassenen Heizungs- fachbetrieb erfolgen. 6 720 806 307 (2016/10) CMB 900-0-10V...
-
Seite 5: Angaben Zum Produkt

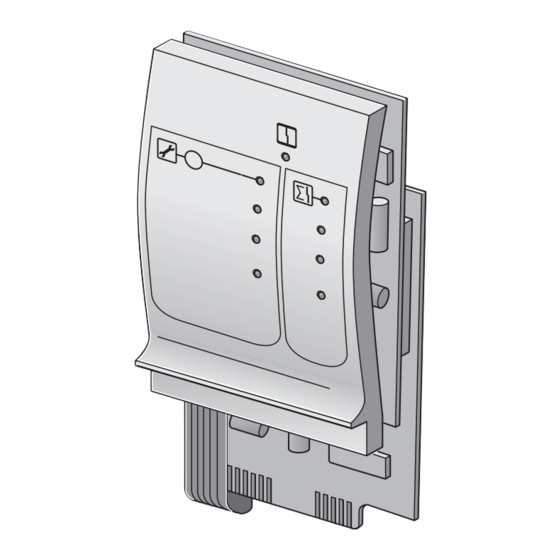

Das Modul ist für den Einsatz im modularen Regelsystem • Ausgang für einen Fremdregler zur Wärmeanforderung CFB xxx/CSM xxx vorgesehen. (z. B. für Lüftungsaufgaben) 2.3 Lieferumfang • Störmeldemodul FM448/CMB 900-0-10V • Technische Unterlagen ▶ Lieferumfang auf Vollständigkeit prüfen. 2.4 Produktbeschreibung 6 720 805 386-01.1T... -
Seite 6: Informationen Für Den Bediener
Tagesverbrauch Wochenverbrauch Jahresverbrauch Aktuell Aktuell Aktuell Gestern Vor 1 Woche Vor 1 Jahr Vorgestern Vor 2 Wochen Vor 2 Jahren Zeitraum der Zählung 00:00 Uhr... Montag...Sonntag 01.01.XX... 00:00 Uhr 31.12.XX Tab. 2 Wärmeverbrauchsanzeigen 6 720 806 307 (2016/10) CMB 900-0-10V... -
Seite 7: Störungsbehebung
(z. B. Hupe oder Warnlampe) gemeldet wird, kann das Signalgerät mit der Taste Wartung/Signalrücksetzung ausgeschaltet werden. Die Störungsanzeige wird für 2 Stunden unterdrückt. • Wenn keine Störmeldung am Relaisausgang des Moduls ansteht werden kommende Störmeldungen am Relaisaus- gang unterdrückt. CMB 900-0-10V 6 720 806 307 (2016/10) -
Seite 8: Installation Für Den Fachmann
Sicherungen sind vom zugelassenen Fachmann unter Berücksichtigung der jeweils gültigen Normen und Richtlinien sowie der örtlichen Vorschriften auszuführen. ▶ Modul FM448/CMB 900-0-10V nur einmal • Der elektrische Anschluss erfolgt nach dem Anschlussplan im Regelgerät installieren! des Regelgeräts. -
Seite 9: Modul Manuell Einbinden
▶ Taste Anzeige gedrückt halten, bis im Display die untere [1] Brücke (Jumper J1) Zeile blinkt. [2] U-Klemmen ▶ Bei gedrückter Taste Anzeige Drehschalter drehen, bis im Display Störmeldemodul FM448/CMB 900-0-10V Stellung Funktion angezeigt wird. Der Temperatur-Sollwert ▶ Taste Anzeige loslassen. -
Seite 10: Einstellungen Für Den Fachmann
Wärmemenge durch nach Impulsen Berechnung der Wärmemenge den Wärmemengenzähler (WMZ) nach Impulsen des Wärmemen- erfasst wird, kann die Wärme- genzählers menge nicht durch die Brenner- einstellung errechnet werden. Tab. 9 Menü Allgemeine Kenndaten 6 720 806 307 (2016/10) CMB 900-0-10V... -
Seite 11: Modulauswahl
Einstellbereich Einstellungen Alle einstellbaren Werte auf der Bedien- und Serviceebene werden auf die Grundeinstellung zurückge- setzt. Kapitel 6, Seite 12 Verbrauchswerte Die Zählung der Wärmever- brauchswerte startet neu. Tab. 12 Menü Reset CMB 900-0-10V 6 720 806 307 (2016/10) -
Seite 12: Weiterführende Informationen Für Den
▶ Elektrischen RESET Anschluss prüfen. Wärmemenge • Ein elektronischer ▶ Modul prüfen. I I I I I I I Defekt liegt vor. Tab. 14 Störungsanzeige und Störungsbehebung Tab. 13 Zählung Wärmeverbrauch zurücksetzen 6 720 806 307 (2016/10) CMB 900-0-10V... -
Seite 13: Umweltschutz/Entsorgung
Umweltschutz/Entsorgung | 13 Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein. -
Seite 14: Stichwortverzeichnis
Installation für den Fachmann ......... 8 Konfiguration ..............9 Modul manuell einbinden .......... 9 Spannungs- und Stromausgang ........9 Konformitätserklärung ........... 5 Lieferumfang ..............5 Modulauswahl ............. 11 Monitor ..............11 Normen ............... 8 Produktbeschreibung ............ 5 6 720 806 307 (2016/10) CMB 900-0-10V... - Seite 15 | 15 Notizen CMB 900-0-10V 6 720 806 307 (2016/10)
