284/58 ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01

6.4.14 Nachrichtenfenster

Neben der Ausgabe von Status- und Fehlermeldungen sowie der Anzeige von
Ergebnissen der Auswertung des Funktionsplanes ist das Nachrichtenfenster auch ein
wichtiges Instrument zur Kontrolle von Funktionsbausteindaten innerhalb ihres
Kontextes.

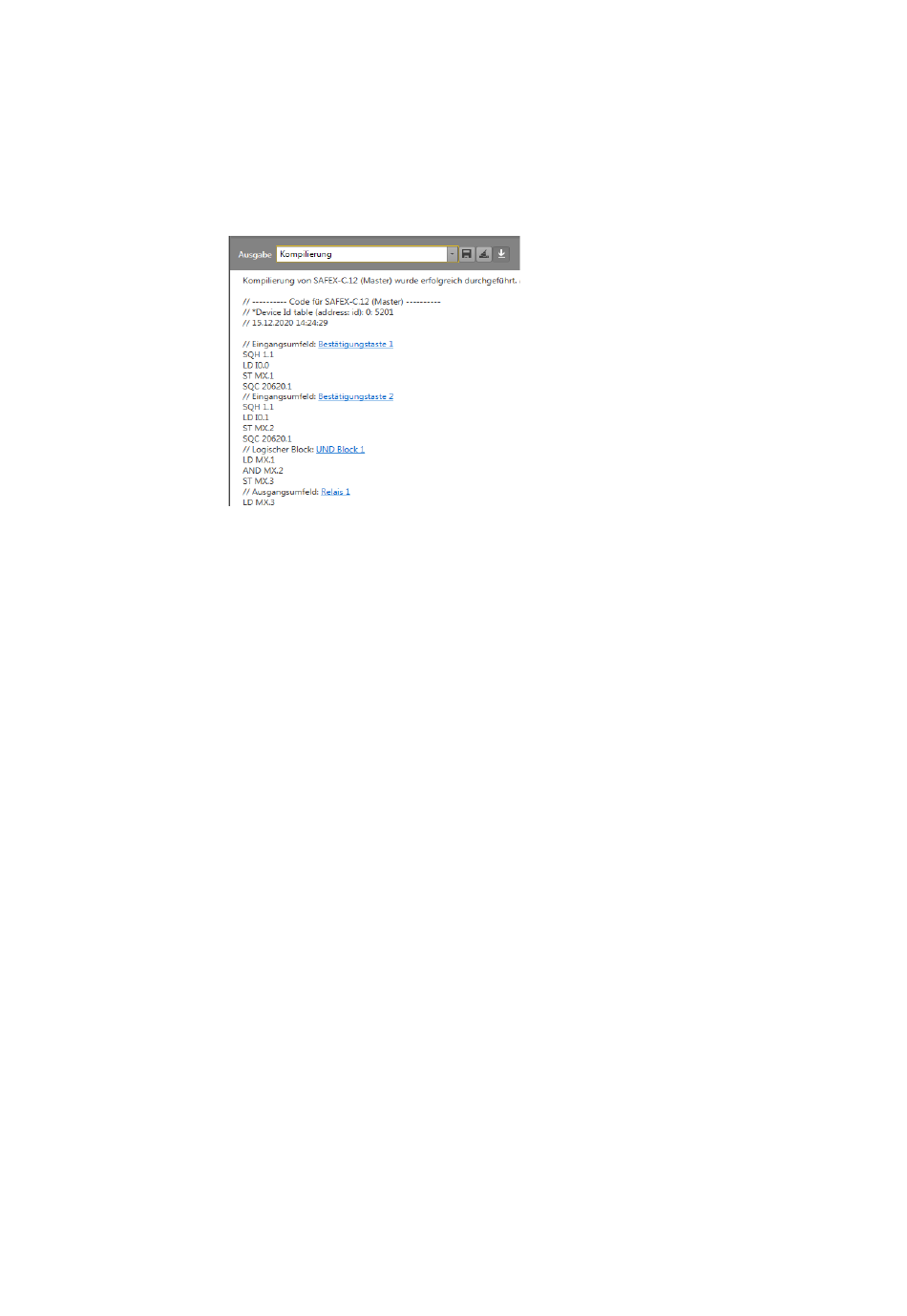

Abb. 40 Ansicht des Nachrichtenfensters mit Beispielausgabe „Kompilierung"
Auswahl der Nachrichteninformation über Ausgabe
Über „Applikation" werden Status- und Fehlermeldungen ausgegeben.
„Kompilierung" - Kontrolle der Funktionsbausteindaten innerhalb ihres Kontextes
„Geräteschnittstelle" – Anzeige von Ergebnissen der Auswertung des Funktionsplans

Schnell zu einem Element springen

Durch Klicken auf die farbigen Baustein-IDs im Mitteilungsfenster ist es möglich, zu
einem Element zu springen. Die Arbeitsfläche scrollt zur gewünschten Position und das
Element ist sichtbar.
