284/262 ctrlX SAFETY | Störung und Fehlersuche
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01
Max. 3 sec
I1
Q =I1 AND I2
I2
IN_Result
Reset_In
Alarm_Status

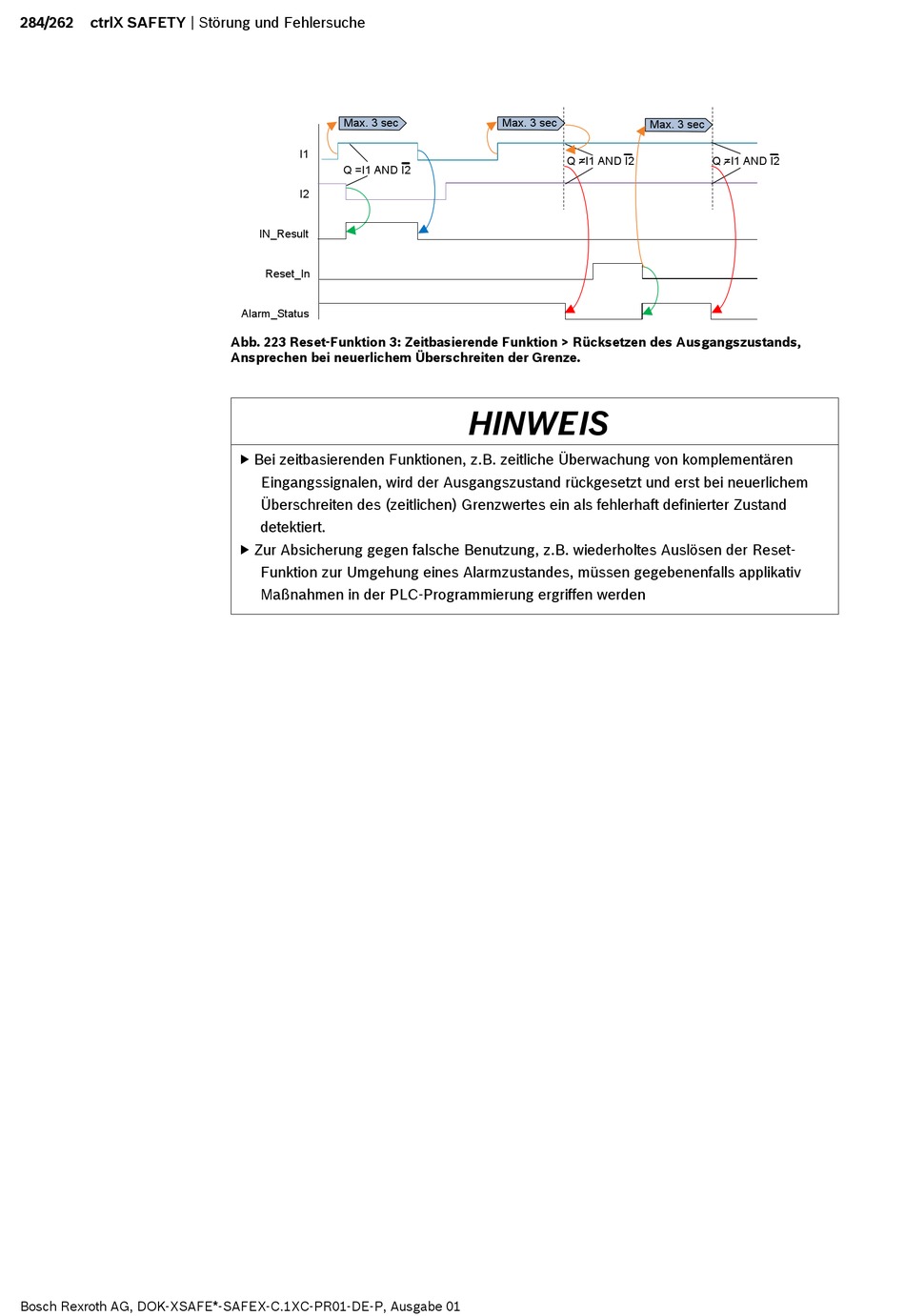

Abb. 223 Reset-Funktion 3: Zeitbasierende Funktion > Rücksetzen des Ausgangszustands,
Ansprechen bei neuerlichem Überschreiten der Grenze.
 Bei zeitbasierenden Funktionen, z.B. zeitliche Überwachung von komplementären
Eingangssignalen, wird der Ausgangszustand rückgesetzt und erst bei neuerlichem
Überschreiten des (zeitlichen) Grenzwertes ein als fehlerhaft definierter Zustand
detektiert.
 Zur Absicherung gegen falsche Benutzung, z.B. wiederholtes Auslösen der Reset-
Funktion zur Umgehung eines Alarmzustandes, müssen gegebenenfalls applikativ
Maßnahmen in der PLC-Programmierung ergriffen werden
Max. 3 sec
Q =I1 AND I2
HINWEIS
Max. 3 sec
Q =I1 AND I2
