Abb. 182 Edm Funktionsbaustein - Bosch rexroth ctrlX SAFETY SAFEX-C.12 Programmierhandbuch

ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Abfallzeit
Variables Zeitfenster (Ausschaltverzögerung) für den Test des externen Schaltkontakts
Min{T
Max{T
Reset
Auswahl Reset

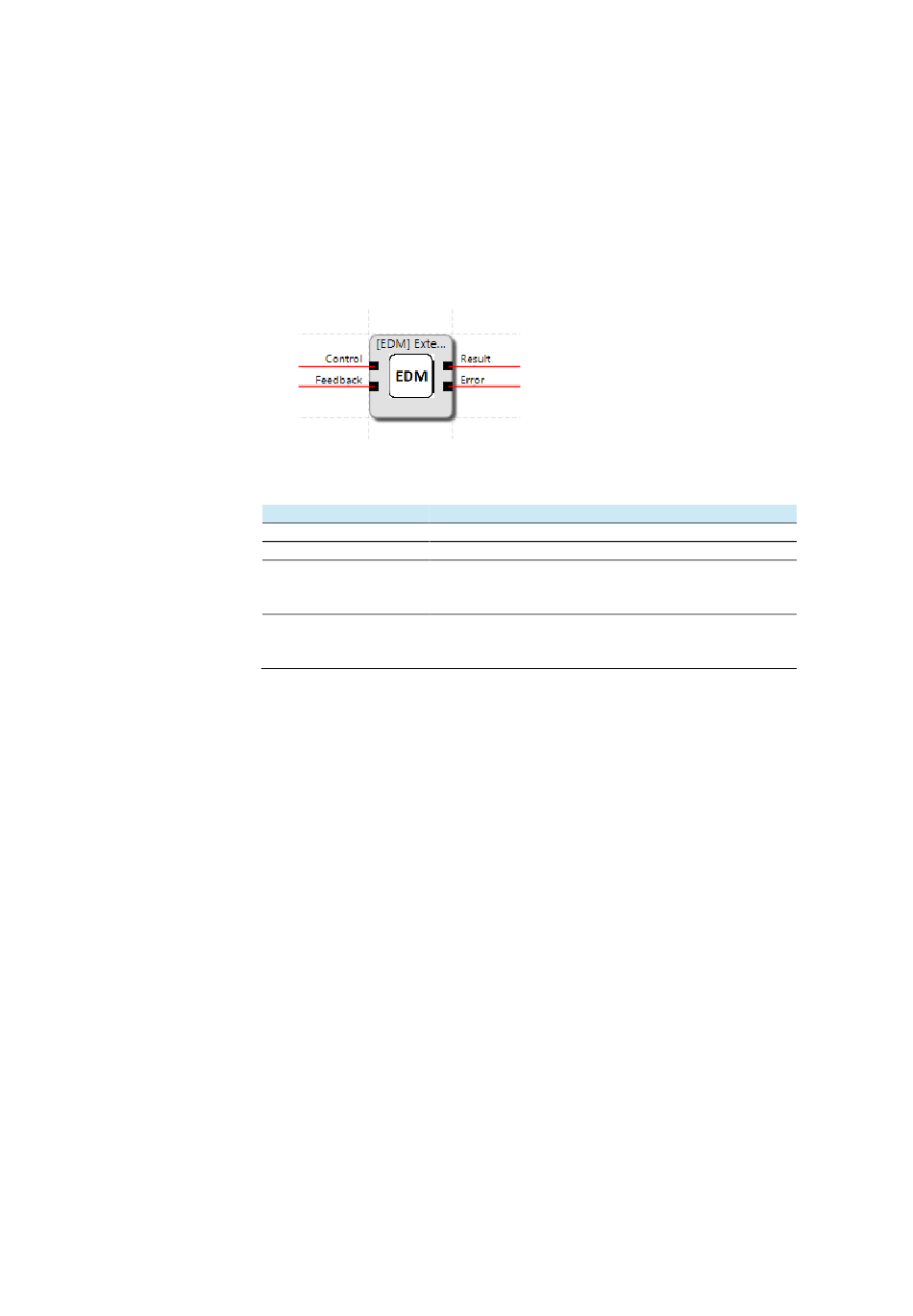

Abb. 182 EDM Funktionsbaustein

Tabelle 29:
Signal PLC Block
Enable
Feedback
Result
Error
} = 4 msec
EDM
} = 750 msec
EDM
Beschreibung
Aktivierungssignal für EDM Überwachung
Rücklesesignal für externe Schaltkontaktüberwachung
Aktivierungssignal Ausgang
0: EDM Ausgang ist nicht aktiv
1: EDM Ausgang aktiv
Fehlerdiagnose EDM
0: EDM ist OK
1: EDM hat Fehler diagnostiziert
