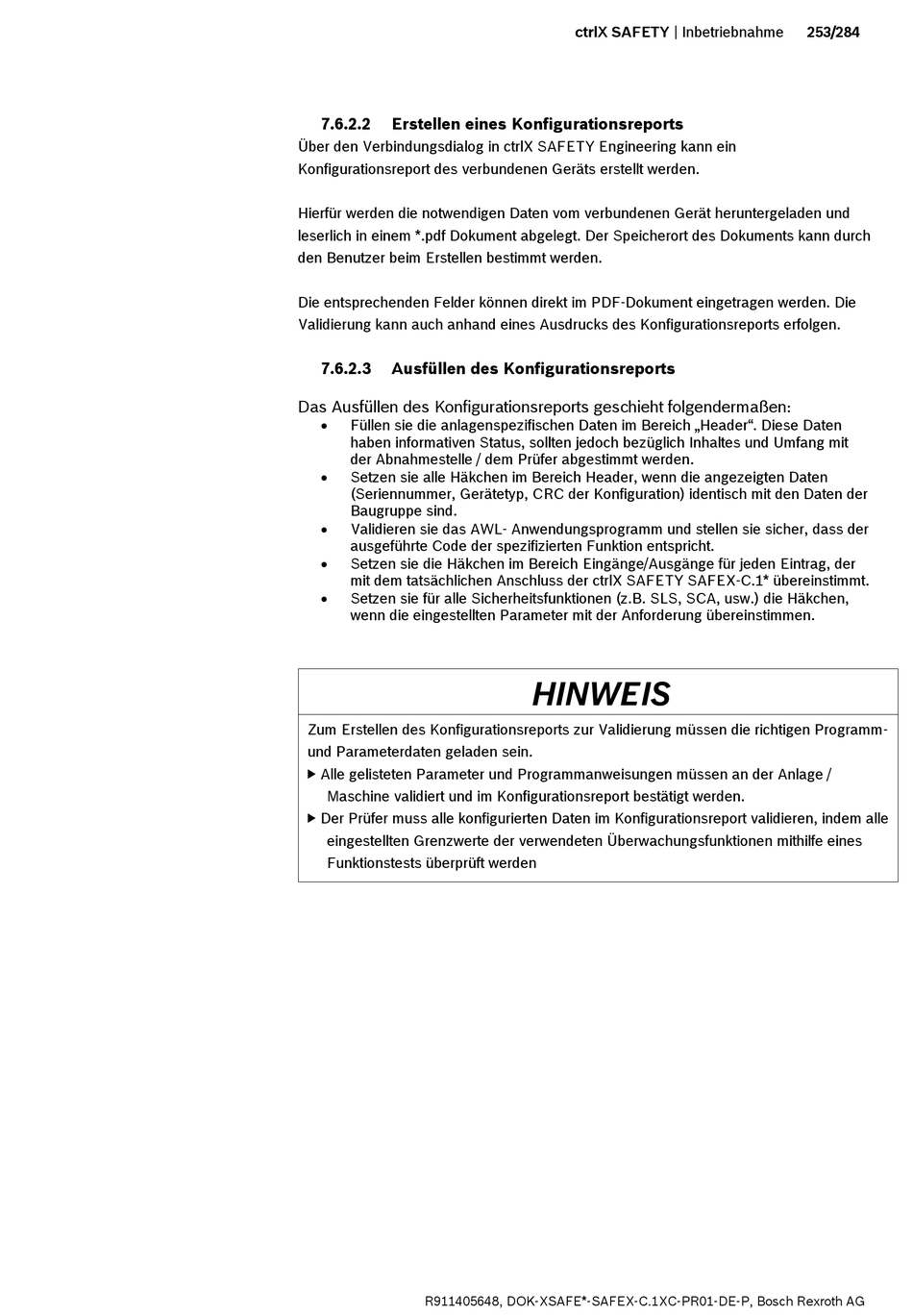

7.6.2.2

Erstellen eines Konfigurationsreports

Über den Verbindungsdialog in ctrlX SAFETY Engineering kann ein
Konfigurationsreport des verbundenen Geräts erstellt werden.
Hierfür werden die notwendigen Daten vom verbundenen Gerät heruntergeladen und
leserlich in einem *.pdf Dokument abgelegt. Der Speicherort des Dokuments kann durch
den Benutzer beim Erstellen bestimmt werden.
Die entsprechenden Felder können direkt im PDF-Dokument eingetragen werden. Die
Validierung kann auch anhand eines Ausdrucks des Konfigurationsreports erfolgen.
7.6.2.3 Ausfüllen des Konfigurationsreports
Das Ausfüllen des Konfigurationsreports geschieht folgendermaßen:
•
Füllen sie die anlagenspezifischen Daten im Bereich „Header". Diese Daten
haben informativen Status, sollten jedoch bezüglich Inhaltes und Umfang mit
der Abnahmestelle / dem Prüfer abgestimmt werden.
•
Setzen sie alle Häkchen im Bereich Header, wenn die angezeigten Daten
(Seriennummer, Gerätetyp, CRC der Konfiguration) identisch mit den Daten der
Baugruppe sind.
•
Validieren sie das AWL- Anwendungsprogramm und stellen sie sicher, dass der
ausgeführte Code der spezifizierten Funktion entspricht.
•
Setzen sie die Häkchen im Bereich Eingänge/Ausgänge für jeden Eintrag, der
mit dem tatsächlichen Anschluss der ctrlX SAFETY SAFEX-C.1* übereinstimmt.
•
Setzen sie für alle Sicherheitsfunktionen (z.B. SLS, SCA, usw.) die Häkchen,
wenn die eingestellten Parameter mit der Anforderung übereinstimmen.
Zum Erstellen des Konfigurationsreports zur Validierung müssen die richtigen Programm-
und Parameterdaten geladen sein.
 Alle gelisteten Parameter und Programmanweisungen müssen an der Anlage /
Maschine validiert und im Konfigurationsreport bestätigt werden.
 Der Prüfer muss alle konfigurierten Daten im Konfigurationsreport validieren, indem alle
eingestellten Grenzwerte der verwendeten Überwachungsfunktionen mithilfe eines
Funktionstests überprüft werden
