ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering

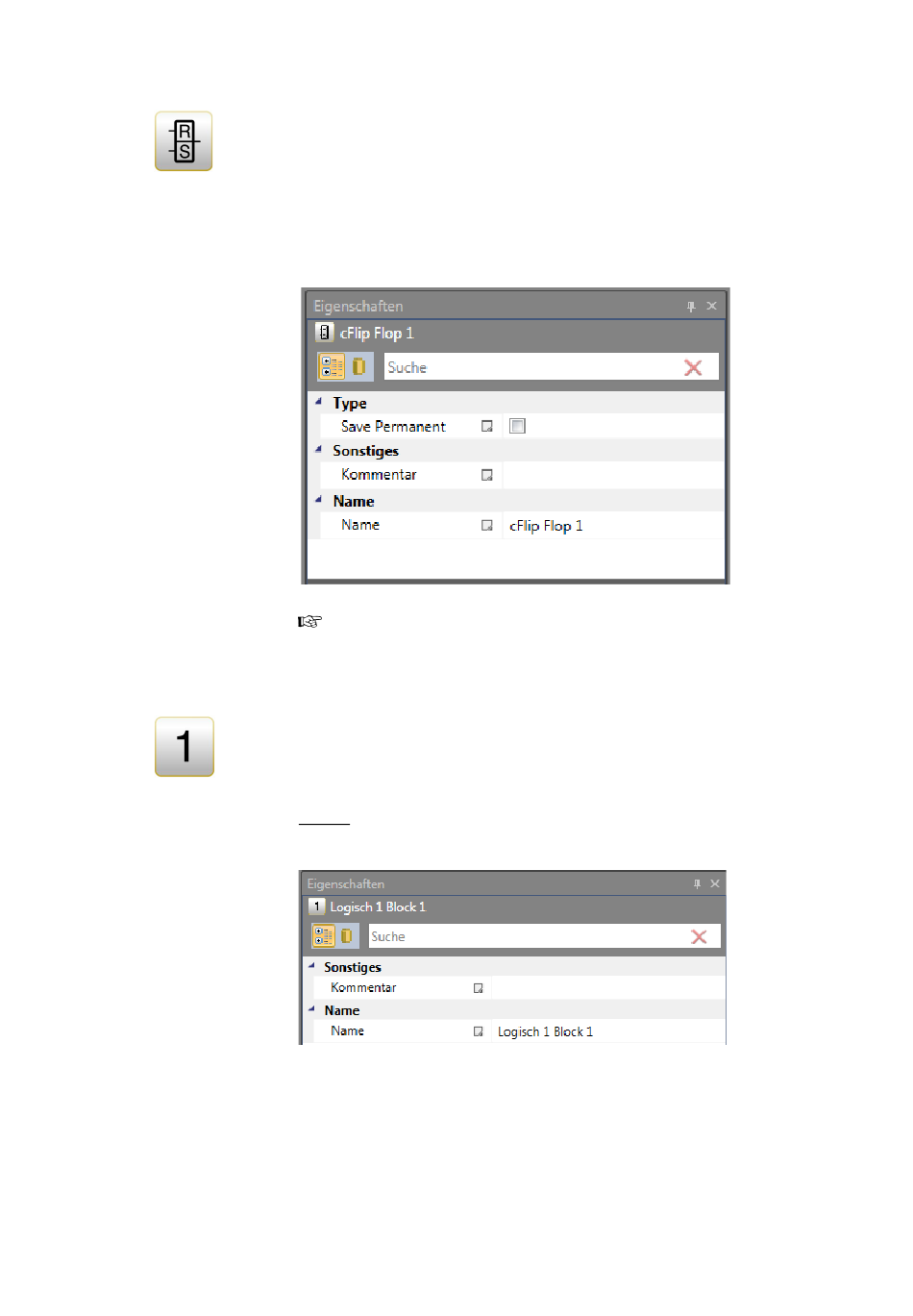

cFLIP FLOP-Block
Setzen- / Rücksetzen eines Schaltglied. Dieses Schaltelement speichert den Zustand
spannungssicher. Nach einem POR wird der zuletzt gespeicherte Zustand wieder
restauriert.
Funktionsweise wie FlipFlop Sind beide Eingänge auf „1" eingestellt, ist das Ergebnis
„0"!
Abb. 168 Eigenschaften des cFLIP FLOP-Bausteins
Logik 1-Block
Dieses Modul liefert immer den Wert „1". Diese Funktion kann zur Programmierung von
statischen Zuständen im Funktionsplan verwendet werden.
Beispiel:
SDI
Abb. 169 Eigenschaften des Logisch 1-Blocks
Nach Aufspielen von Konfigurationsdaten auf die Sicherheitsbaugruppe wird das
Ergebnis rückgesetzt.
Zuweisung eines nicht verwendeten Eingangs an ein richtungsabhängiges
R911405648, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Bosch Rexroth AG
175/284
