284/84 ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01
Abb. 67: Netzwerkwahl
2. Anschließend kann im Bibliotheksfenster „Lokales Netzwerk" – das Symbol
„Primäre/Sekundäre Schnittstelle" angeklickt werden, um die Einstellungen im
Fenster „Eigenschaften" zu ändern.
Dort kann über Netzwerk der zusätzliche „Protokolltyp" ausgewählt werden.

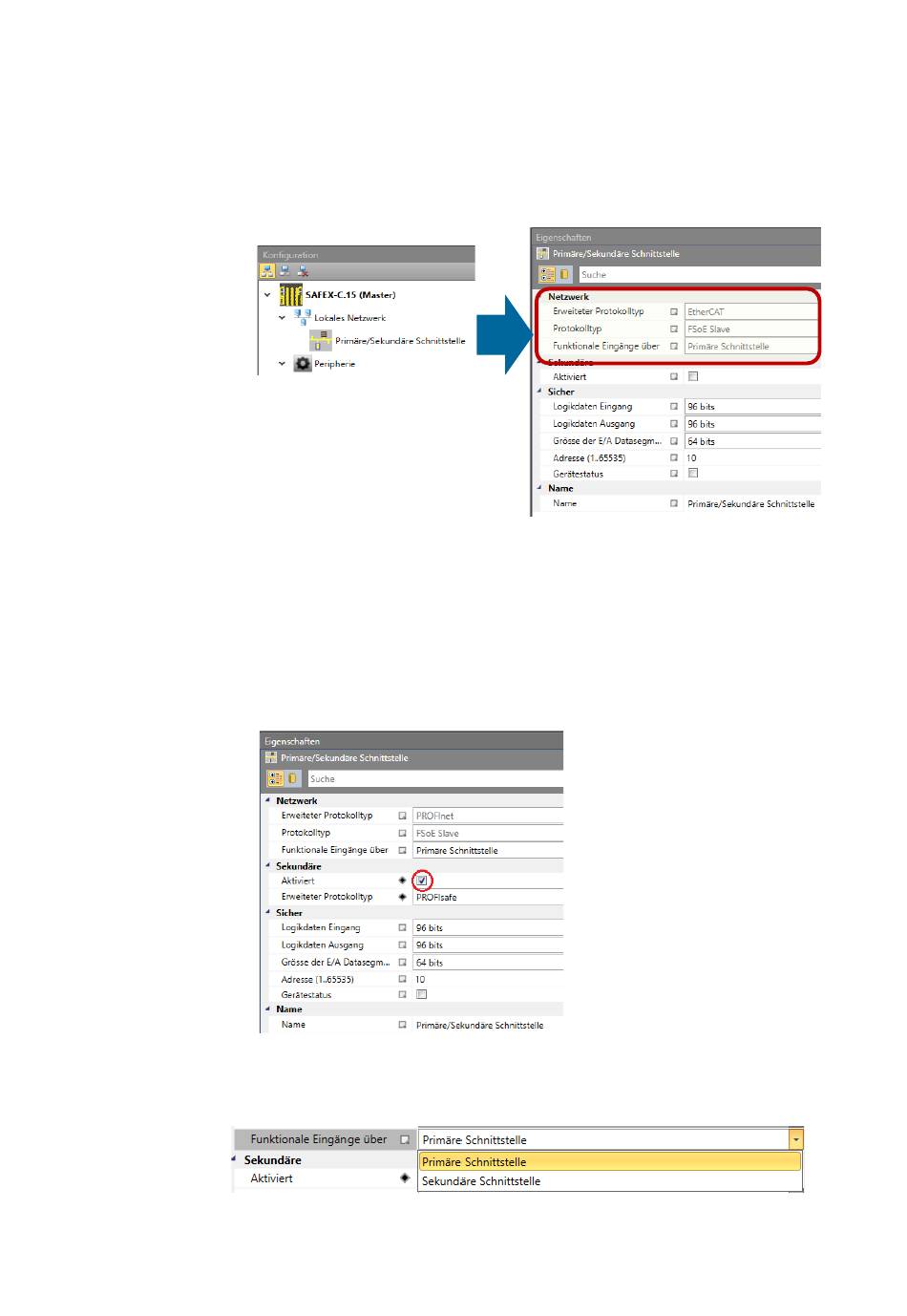

Abb. 68: Netzwerk EtherCAT

3. Bei eingefügten Slaves müssen/können die FSoE-Eigenschaften über das
Eigenschaftenfenster – Bereich FSoE eingestellt werden.
Dazu muss die jeweilige Slave-Baugruppe nochmals mit der Maus
ausgewählt/angeklickt werden.
4. Wird die zusätzliche Feldbusschnittstelle verwendet so muss diese erst aktiviert
werden
Abb. 69 Netzwerk, Aktivieren der sekundären Schnittstelle
5. Bei Verwendung der funktionalen Eingänge (nicht sicher) muss die verwendete
Schnittstelle parametriert werden.
