284/116
ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01
Schema: Mit der Funktion „Schema" kann der aktuelle Kontext für die gewünschte
Visualisierung ausgewählt werden. Je nach Auswahl des Plans aus der Auswahlliste
ändert sich der Kontext der angezeigten Kurven. Diese erhalten eine in der Legende
spezifizierte Farbzuweisung.
Folgende Auswahlen sind möglich:
Geberdaten
Geschwindigkeitsgeber
Geschwindigkeitsposition
Daten SSX1-Baustein
Daten SSX2-Baustein
Daten SSX3-Baustein
Daten SSX4-Baustein
SEL (zeitbasiert)
SLS-Filter (Safe Limited Speed)
SCA-Filter (Safe CAM)
Je nachdem, ob das Schema zeit- oder positionsabhängige Werte anzeigt, werden auf
der X-Achse die ablaufende Messdauer oder die im Geber konfigurierte Messlänge
angezeigt. Die Y-Werte beziehen sich auf das ausgewählte Schema.
Das Schema kann während einer laufenden Messung nicht geändert werden.
Gerät: Auswahl des Geräts.
Achse: Bei der Verwendung von mehreren identischen Funktionen können diese
ausgewählt und über diese Auswahl getrennt angezeigt werden. Die Werte dieser
Messdaten werden für die jeweils relevanten Cursor-Positionen angezeigt.

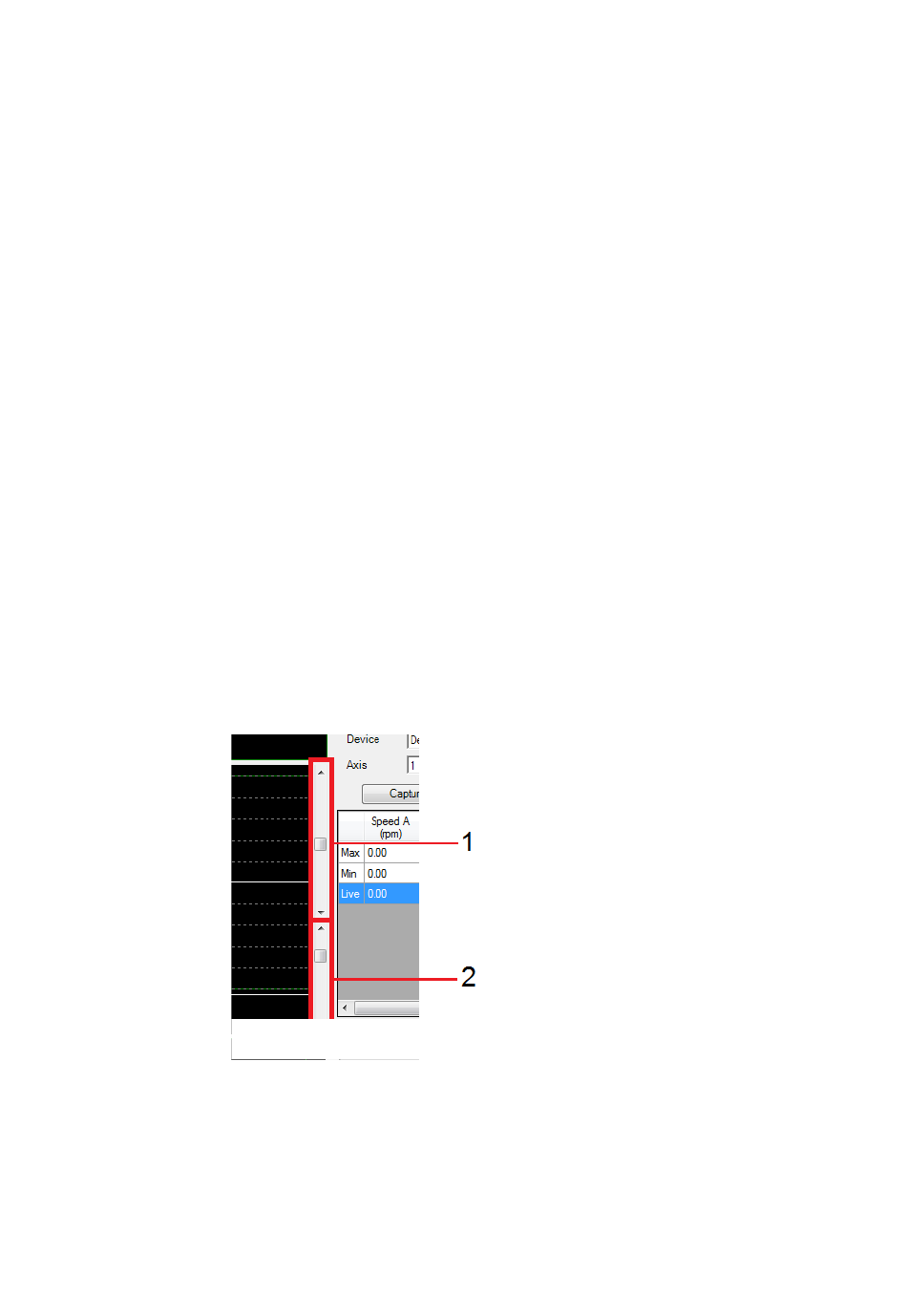

Abb. 111 Skalierung des Diagramms
über die Schieberleisten
Erfassung / Stopp: Starten oder Stoppen der Aufnahme.
Pause: Drücken Sie die Schaltfläche „Pause", um die angezeigten Werte im
Hauptdiagramm anzuhalten. Die Daten sind im Zwischenspeicher weiterhin verfügbar.
Durch die Skalierung der angezeigten
Diagrammfunktion ist die Anpassung der Y-
Werte in den einzelnen Kurven über die
Schieberleiste 1/2 möglich.
Schieberleiste 1: Änderung des sichtbaren
Bereichs der Y-Werte im Diagramm.
Schieberleiste 2: Änderung des dargestellten
Maximalbereichs der Y-Werte im Diagramm.
