284/164 ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01

6.10.3.1 Konfiguration Ausgangstyp

Der Ausgangstyp kann in der Geräteeigenschaft konfiguriert werden.

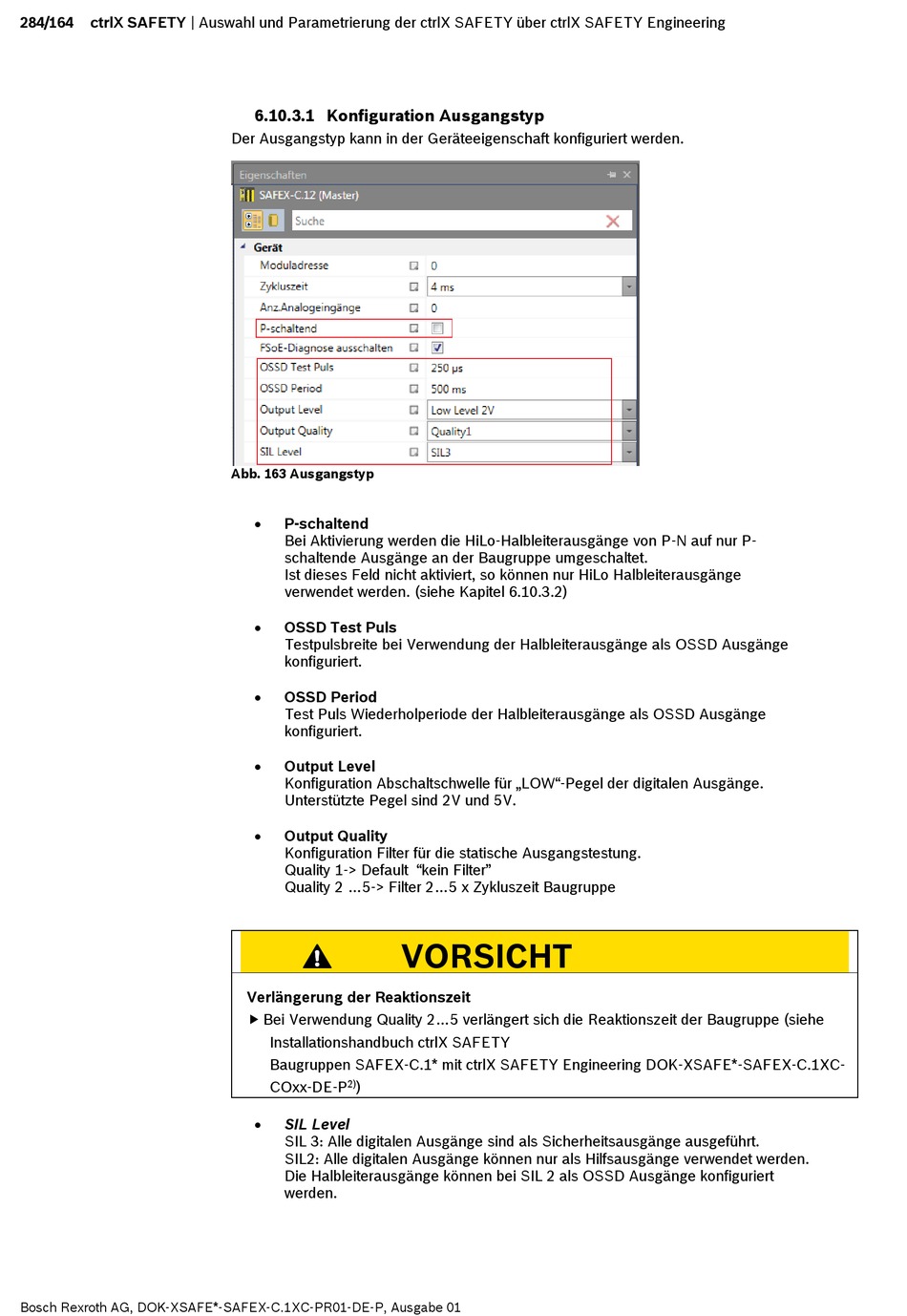

Abb. 163 Ausgangstyp

•
P-schaltend
Bei Aktivierung werden die HiLo-Halbleiterausgänge von P-N auf nur P-
schaltende Ausgänge an der Baugruppe umgeschaltet.
Ist dieses Feld nicht aktiviert, so können nur HiLo Halbleiterausgänge
verwendet werden. (siehe Kapitel 6.10.3.2)
•
OSSD Test Puls
Testpulsbreite bei Verwendung der Halbleiterausgänge als OSSD Ausgänge
konfiguriert.
•
OSSD Period
Test Puls Wiederholperiode der Halbleiterausgänge als OSSD Ausgänge
konfiguriert.
•
Output Level
Konfiguration Abschaltschwelle für „LOW"-Pegel der digitalen Ausgänge.
Unterstützte Pegel sind 2V und 5V.
•
Output Quality
Konfiguration Filter für die statische Ausgangstestung.
Quality 1-> Default "kein Filter"
Quality 2 ...5-> Filter 2...5 x Zykluszeit Baugruppe
VORSICHT
Verlängerung der Reaktionszeit
 Bei Verwendung Quality 2...5 verlängert sich die Reaktionszeit der Baugruppe (siehe
Installationshandbuch ctrlX SAFETY
Baugruppen SAFEX-C.1* mit ctrlX SAFETY Engineering DOK-XSAFE*-SAFEX-C.1XC-
COxx-DE-P 2) )
•
SIL Level
SIL 3: Alle digitalen Ausgänge sind als Sicherheitsausgänge ausgeführt.
SIL2: Alle digitalen Ausgänge können nur als Hilfsausgänge verwendet werden.
Die Halbleiterausgänge können bei SIL 2 als OSSD Ausgänge konfiguriert
werden.
