ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Beispiel:
DEM-Funktion Achse1 mit SLS gemäß Pld und SOS gemäß Ple. Die Aktivierung von
DEM erfolgt, wenn die Tür geschlossen wird. Der geschlossene Zustand wird mit einem
Baustein zur Türüberwachung gesteuert.

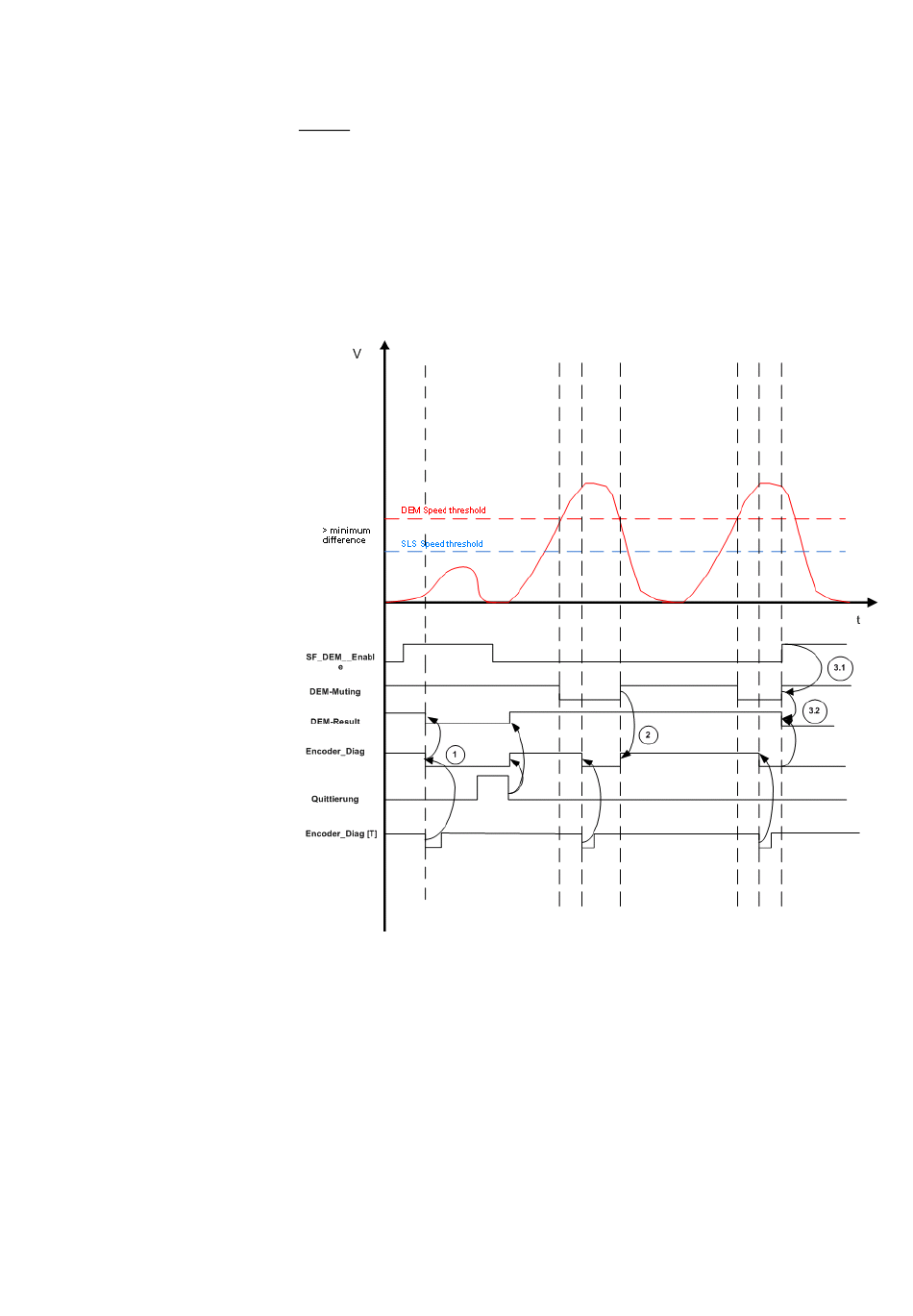

Abb. 203 Funktionszeitdiagramm:

Höchster Pegel Pl = Ple, Eingangssignal muss Ple sein
Türüberwachungssignal muss Ple sein
2-polig:2-poliger, positiver Türkontakt im elektrischen und mechanischen
Layout gemäß Ple, in Eingangsschnittstelle der ctrlX SAFETY mit aktivierter
Kurzschlussüberwachung.
R911405648, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Bosch Rexroth AG
