Bosch rexroth ctrlX SAFETY SAFEX-C.12 Programmierhandbuch Seite 159

ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering

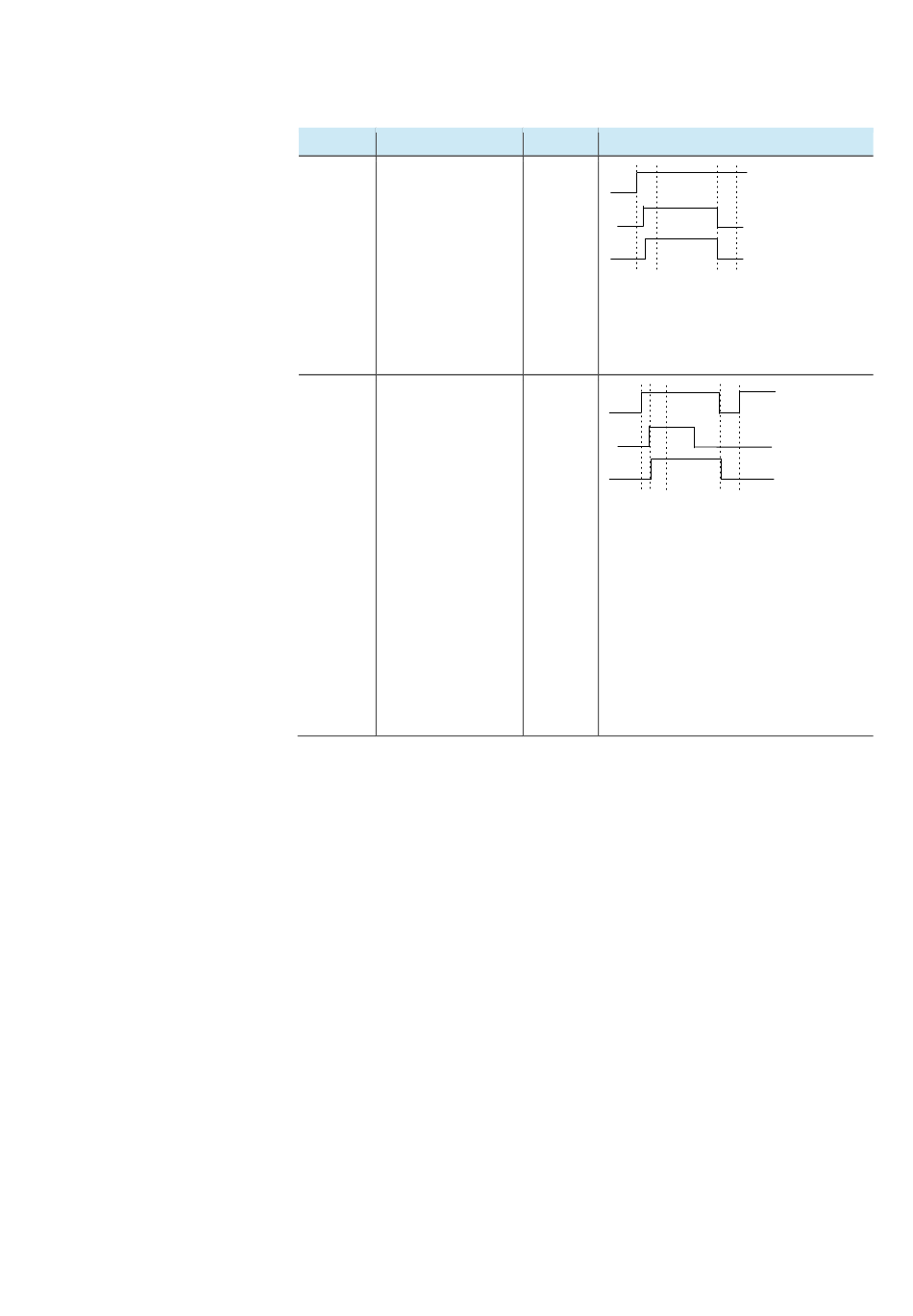

Tabelle 23:
Startart
Auto
Manueller
Start (von
Hand)
Funktion AWL
Automatischer Start
nach der Rückstellung
der Ausrüstung oder
Aktivierung des
Eingangs.
Die Ausgabe des
Eingangselements wird
„1", wenn der
Sicherheitskreislauf
gemäß der Definition
der Schalterart
geschlossen/aktiv ist.
Manueller Start nach
dem Zurücksetzen der LD I0.1
Ausrüstung. AND I0.2
Die Ausgabe des S M.(X1)
Eingangselements wird LD NOT
„1", wenn der I0.1
Sicherheitskreislauf R M.(X1)
gemäß der Definition LD M.(X1)
der Schalterart AND I0.1
geschlossen/aktiv ist ST I0.x
und der Startknopf 1x
gedrückt wurde.
Die Ausgabe wird „0",
nachdem
Sicherheitskreislauf
offen ist.
E1: Schaltfunktion
E2: Startknopf
M.(X1): Hilfsmerker 1
R911405648, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Bosch Rexroth AG
Plan
Start der
Ausrüstung
Geräte-Anlauf
Schaltfunktion
Schaltfunktion
Ausgabe
Ausgang
159/284
Schaltfunktion
Schaltfunktion
Start-Taster
Startknopf
Ausgabe
Ausgang
