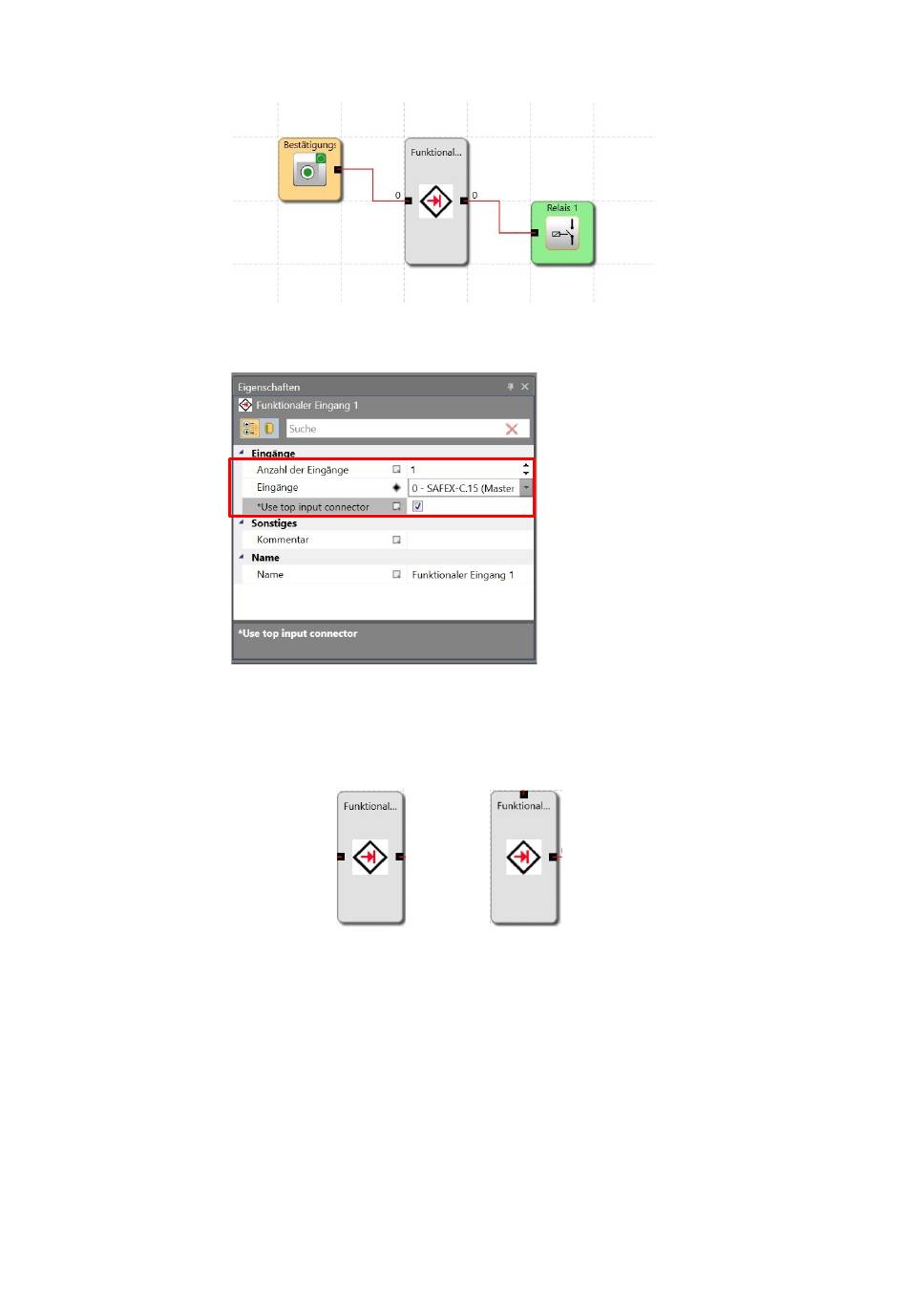

Abb. 135 Beispiel eines verknüpften "Funktionalen Eingangs"
Es können max. 143 funktionale Eingänge verwendet werden.

Abb. 136 Eigenschaftsfenster- Funktionaler Eingang

Folgende Einstellungen sind möglich:
•
Eingänge – Auswahl des Eingangs an dem Mastergerät
•
*Use top input connector – visuelle Darstellung des Eingangs- und
Ausgangsanschlusses des Funktionalen Eingangs

Abb. 137 Funktionaler Eingang: *Use top input connector-Funktion inaktiv und aktiv

Diagnosedaten werden nur über die EtherCAT Verbindung (FSoE Master) übertragen.
Die Daten können über die funktionalen Ausgänge zugewiesen werden.
Maximal 143 Funktionale Ausgänge können konfiguriert werden. Es werden binäre
Informationen übertragen.
