ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering 137/284
In dieser Ansicht wird die Verbindung des Geräts mit den übergeordneten
Sicherheitssteuerungen dargestellt. Der Feldbus wird im lokalen Netzwerk für jedes
Gerät einzeln aktiviert.
Die Verwendung des Feldbusses kann sicher, nicht sicher oder beides sein. Die
Verwendung kann im Eigenschaftenfenster ausgewählt werden. Die Darstellung der
Linie für den Feldbus ändert sich je nach ausgewählter Verwendung.

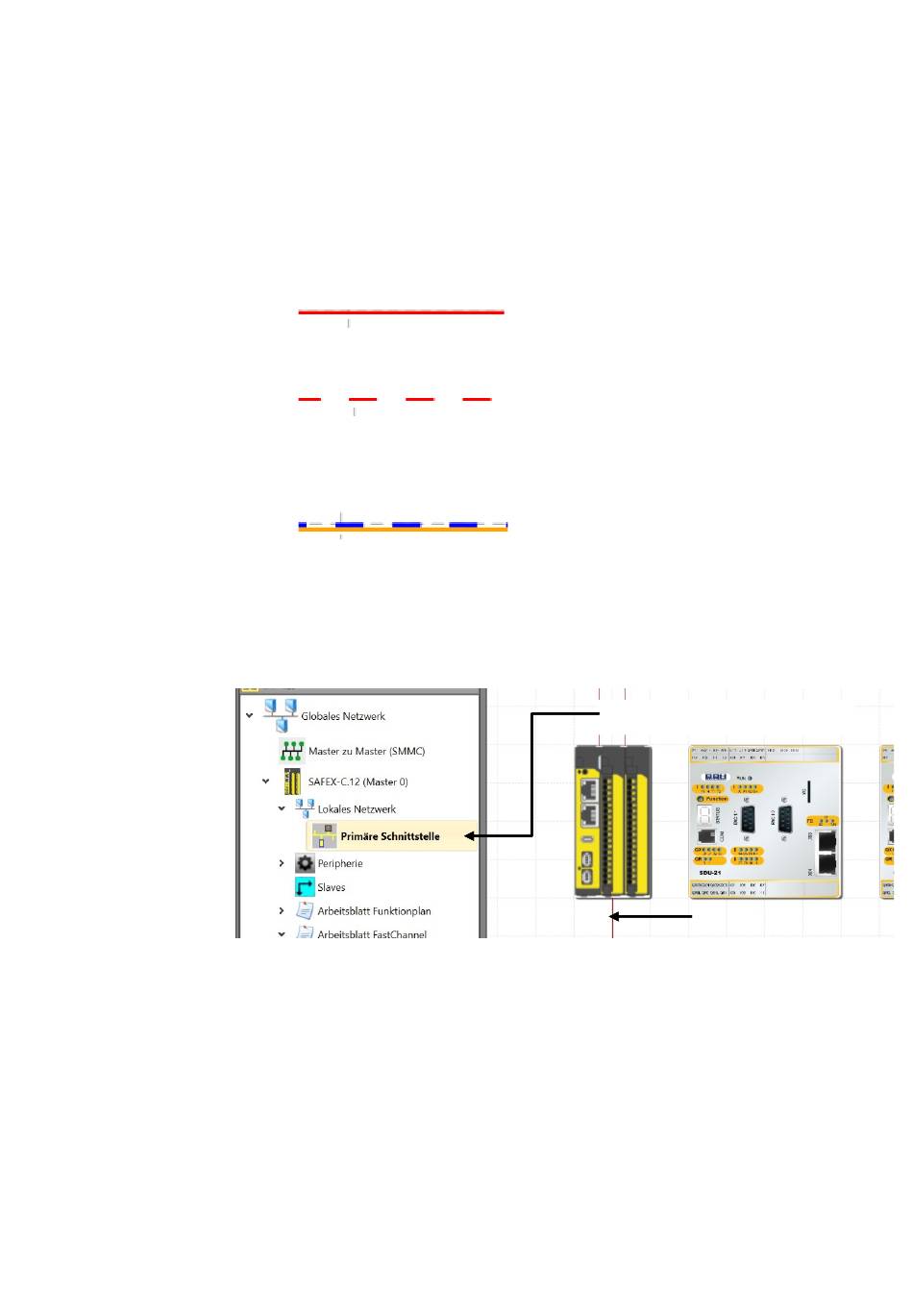

Die sichere Verwendung wird mit einer durchgezogenen roten Linie dargestellt:
Die nicht sichere Verwendung wird mit einer gestrichelten roten Linie dargestellt:
Werden beide Möglichkeiten verwendet, wird dies mit einer doppelten orange-blauen
Linie dargestellt:
6.9.2.3

Konfiguration des Feldbusses

Die Eigenschaften dieses Netzwerks können konfiguriert werden, indem der Benutzer
auf die Feldbus-Linie klickt oder das Feldbus-Objekt im Konfigurationsbaum über das
Eigenschaftenfenster mit definierten Eigenschaften in der Bibliothek auswählt.
Über Konfiguration (Browser)
Über Feldbus-Linie

Abb. 129 Konfiguration des Feldbusses im Projekt

Für die Übertragung von Informationen über diesen Bus steht eine feste Größe zur
Verfügung (z.B. 96 Bit). Diese Informationen können mit den Prozessdaten geteilt
werden, wie Geschwindigkeit, Position in Form von Bytes, int16, int24 oder int32 oder
auch markendefinierte Typen. Auch der andere Teil kann für die Übertragung der
logischen Informationen verwendet werden. Wie dieses Netzwerk konfiguriert wird,
hängt von den voreingestellten Profilen ab.
