284/134
ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering
Einzelkonfiguration
von SMMC-Mastern
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01
Tabelle 12: SMMC Zeiten
SMMC Zykluszeit
Zykluszeit der SMMC Kommunikation in [ms]
[4ms...64ms]
SMMC Timeout
Timeoutzeit der SMMC Kommunikation in [ms]
[8ms...128ms]
Name
Freie Eingabemöglichkeit für Anwender
Nach dem Klicken auf jedes Mastergerät im SMMC-Netzwerk erscheinen im
Eigenschaftenfenster die Eigenschaften, mit denen diese Geräte einzeln konfiguriert
werden können.

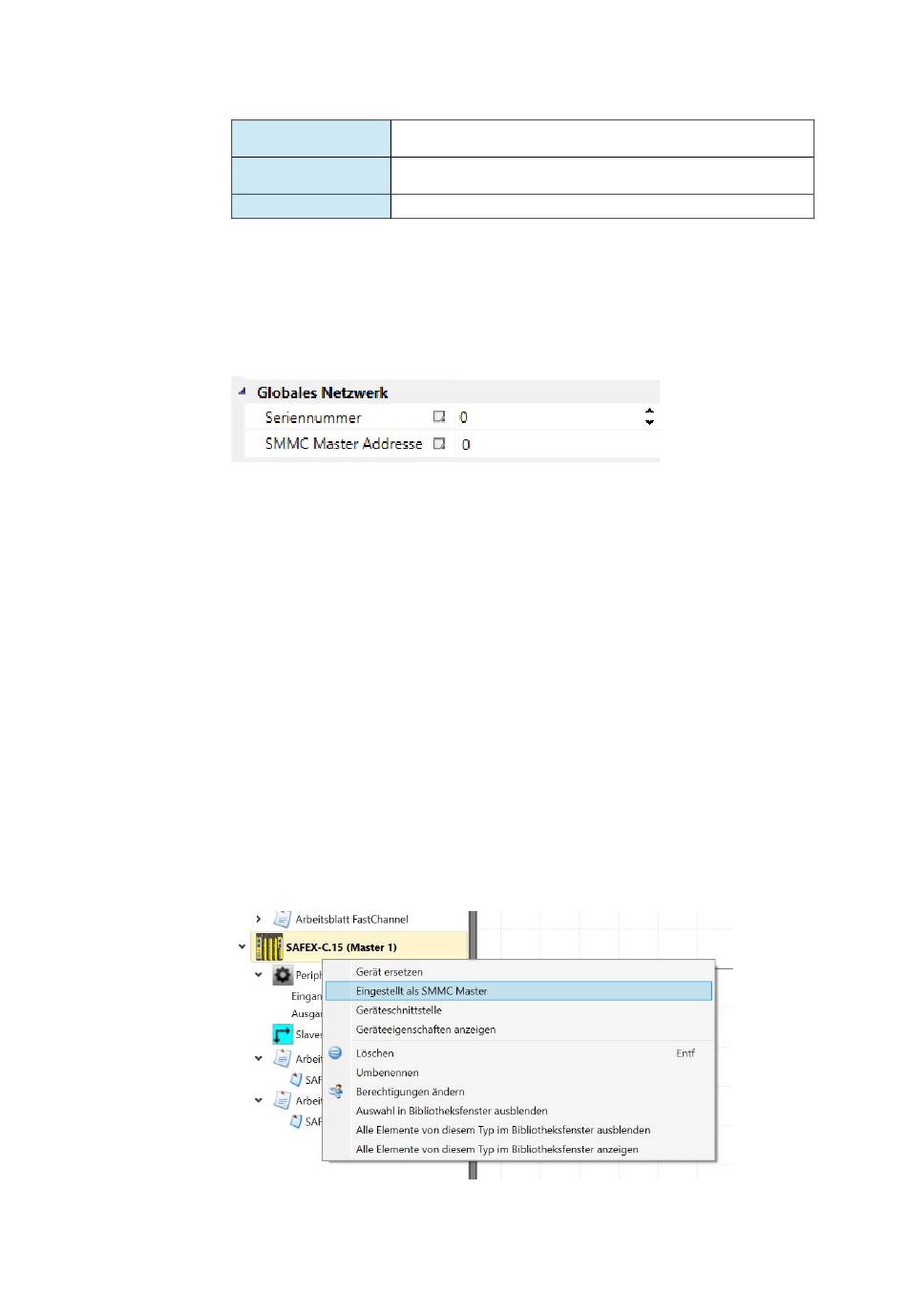

Abb. 123 Reiter „Globales Netzwerk"
SMMC Seriennummer –Eingabefeld, hier muss die Seriennummer des ausgewählten
Gerätes eingetragen werden.
SMMC-Master Adresse –Dies ist die Adresse des Geräts im SMMC-Netzwerk. Das
zuerst eingefügte SMMC-Mastergerät hat die Adresse 0. Die Reihenfolge im Plan und
die Masteradresse sind miteinander verbunden. Das erste Gerät (von oben nach unten)
ist der SMMC-Master und hat die Adresse 0. Das zweite Gerät hat die Adresse 1, das
dritte Gerät die Adresse 2 und das letzte Gerät hat die Adresse 3. Ändert der Benutzer
die Reihenfolge der Geräte im globalen Netzwerk über Drag&Drop, ändert sich die
Masteradresse gemäß dem oben genannten Prinzip (erstes Gerät = SMMC
Masteradresse 0 usw.).
Mit dem rechten Mausklick auf das Mastergerät im Konfigurationsfenster (Browser) kann
dieses Gerät als SMMC-Master über „Eingestellt als SMMC Master" ausgewählt
werden. Nachdem dieses Gerät als SMMC-Master ausgewählt wurde, erscheint es im
globalen Netzwerk an erster Stelle und die anderen Geräte werden nach unten
verschoben und die Masteradressen ändern sich.
Abb. 124 Konfiguration, Austausch des SMMC Mastergeräts
