Das folgende Fenster „Eigenschaften" kann für die Zuweisung eines Namens und
die Auswahl der Parameter verwendet werden. Bei der Einstellung „Zykluszeit" kann
nur 4ms gewählt werden.

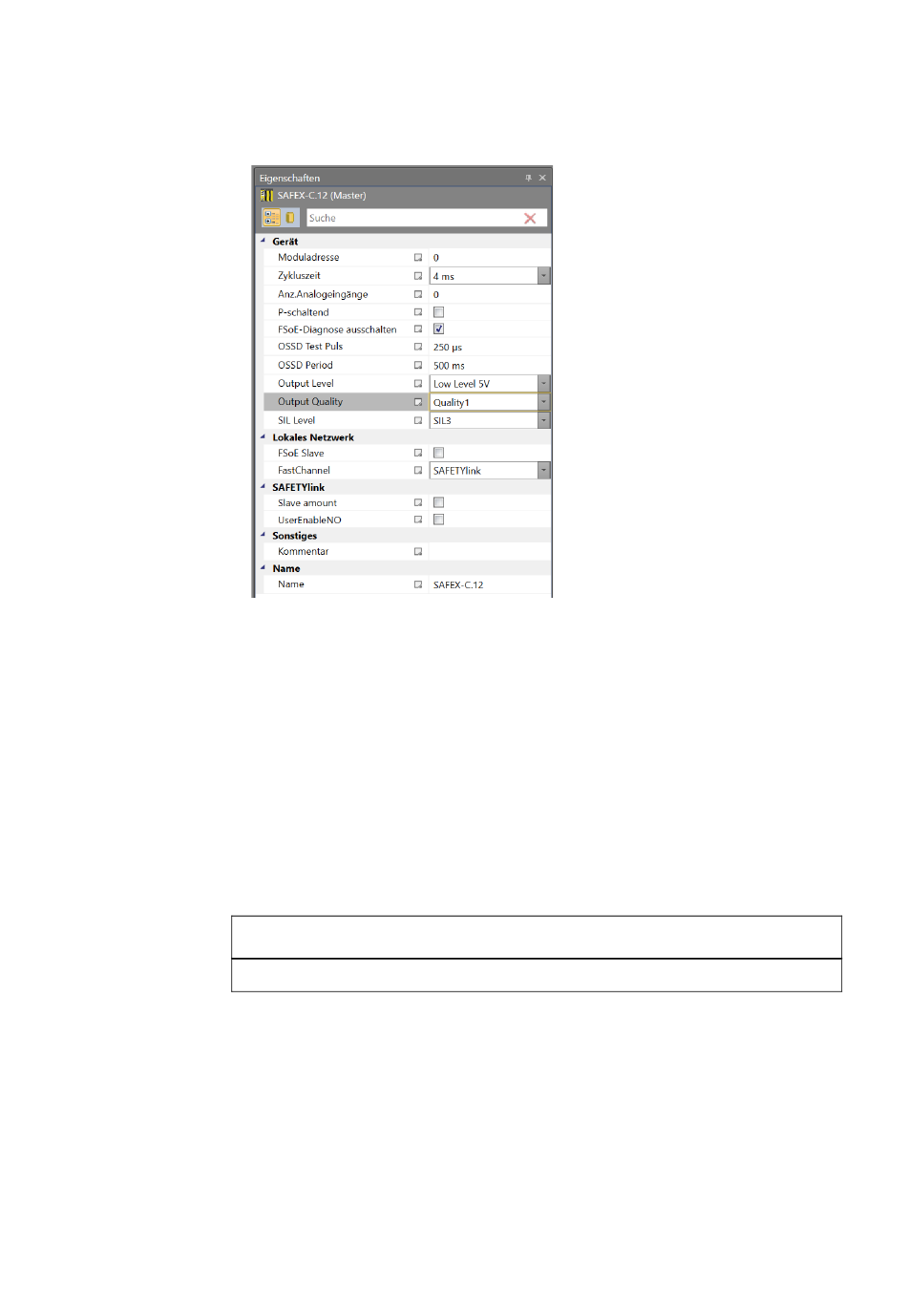

Abb. 56 Eigenschaftsfenster des Geräts
Festlegung der Geräte im Anschlussplan
2.
Unter „Anschlussplan" wird ein vereinfachtes Schema mit ausgewählten Geräten,
Eingängen und Ausgängen des ctrlX SAFETY Systems angezeigt. Die erforderlichen
Elemente werden nach dem Einfügen automatisch verlinkt.

Der folgende Ablauf wird empfohlen:

1. Wählen Sie die entsprechende Art des Geräts (Master oder Slave) im
Browserbaum der Konfiguration aus.
2. Wählen Sie ein Eingangs- oder Ausgangsbaustein aus der Bibliothek.
3. Bei Slavegeräten mit der Überwachung von Geschwindigkeit und Position ist die
Definition von Gebern und deren Parametern notwendig.
Ein rotes Symbol weist auf eine fehlende Einstellung hin.
