ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering 105/284

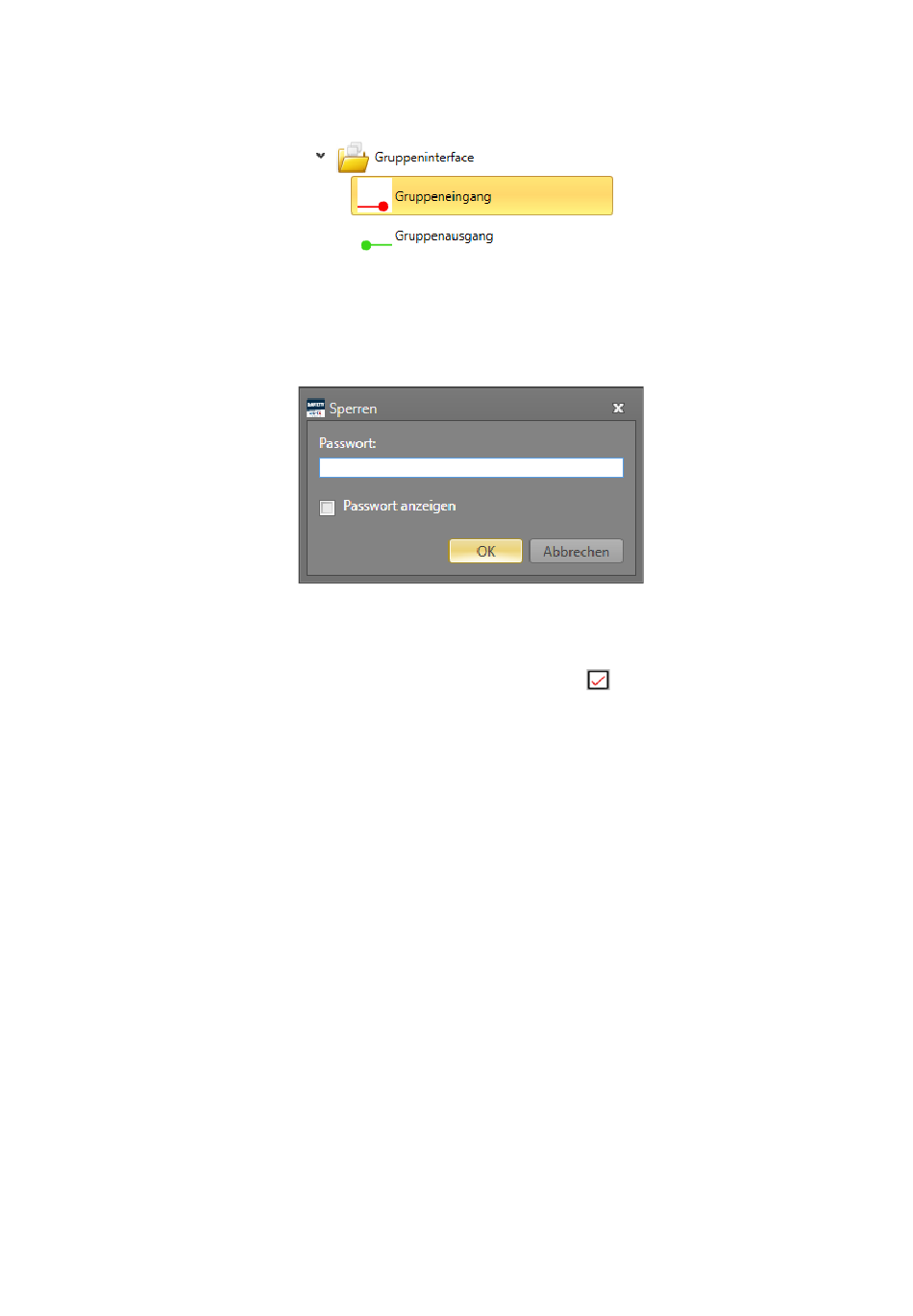

Abb. 101 Ordner Gruppeninterface in Bibliothek

Nach Fertigstellung der Gruppe kann diese per Passwort für Modifikationen gesperrt
werden. Durch rechter Mausklick kann die Option sperren ausgewählt werden.
Danach erscheint ein Fenster, das eine Passworteingabe anfordert.
Mit diesem Passwort kann die Funktionsgruppe gesperrt/entsperrt werden.

6.5.16 Erstellung eines Programms

Nachdem das Programm abgeschlossen ist, kann die Kompilierung durch die
Aktivierung des Compilers gestartet werden . Die Ergebnisse werden im
Nachrichtenfenster angezeigt, das bei der Kompilierung automatisch erscheint. Nach
dem Aufruf des Compilers durchläuft die Kompilierung die nachfolgend beschriebenen
Schritte.
Verifizieren von offenen Verbindungen
ctrlX SAFETY Engineering stellt sicher, dass alle Verbindungen zwischen
Funktionsbausteinen geöffnet werden können. Nicht verbundene Verbinder werden als
Fehler erkannt.
Verifizieren von nicht referenziertem „Anschluss ein" und
„Anschluss aus"
ctrlX SAFETY Engineering stellt sicher, dass alle im Logikplan eingegebenen
Anschlussbausteine verwendet werden. Ungelöste Referenzen werden als Fehler
erkannt.
Verifizieren der Wertbereiche der Überwachungsfunktionen
Vor der Erstellung der AWL kontrolliert die ctrlX SAFETY Engineering, ob die
Parameter der Überwachungsfunktionen innerhalb des Wertebereichs der aktuellen
Geberkonfiguration liegen. Bei einer Änderung der Gebereinstellungen mit einer
Überwachungsfunktion, die bereits festgelegt wurde, kann es sonst zu einem
unbemerkten Überlauf des Bereichs kommen.
Erstellen einer Anweisungsliste (AWL)
