284/242 ctrlX SAFETY | Inbetriebnahme
Bosch Rexroth AG, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Ausgabe 01
7.4 LED-Anzeige/Gerätediagnose
Die ctrlX SAFETY-Baugruppe besitzt 2 LEDs: NET ST und NETST(PF31):
7.4.1

ctrlX SAFETY SAFEX-C.12

LED Gerätediagnose
(Lightpipe, PF01)
Funktionstaster (SF40)
LED Ethernet 1-Status
(NET ST)
LED Ethernet 1-LINK / LAN
(XF28 / XF29)
LED Ein-/Ausgang Status
(XG31, XG32)
LED ctrlX SAFETY link -
Status (PF42)
Tabelle 39:LED- und Bedienelemente Übersicht
LED
LED Gerätediagnose
(Lightpipe, PF01)
LED Ethernet 1-Status
(NET ST)
LED ctrlX SAFETY link Status
(PF42)
LED Ethernet 1-LINK/LAN
LED Ein-/Ausgang Status
Funktionstaster (SF40)

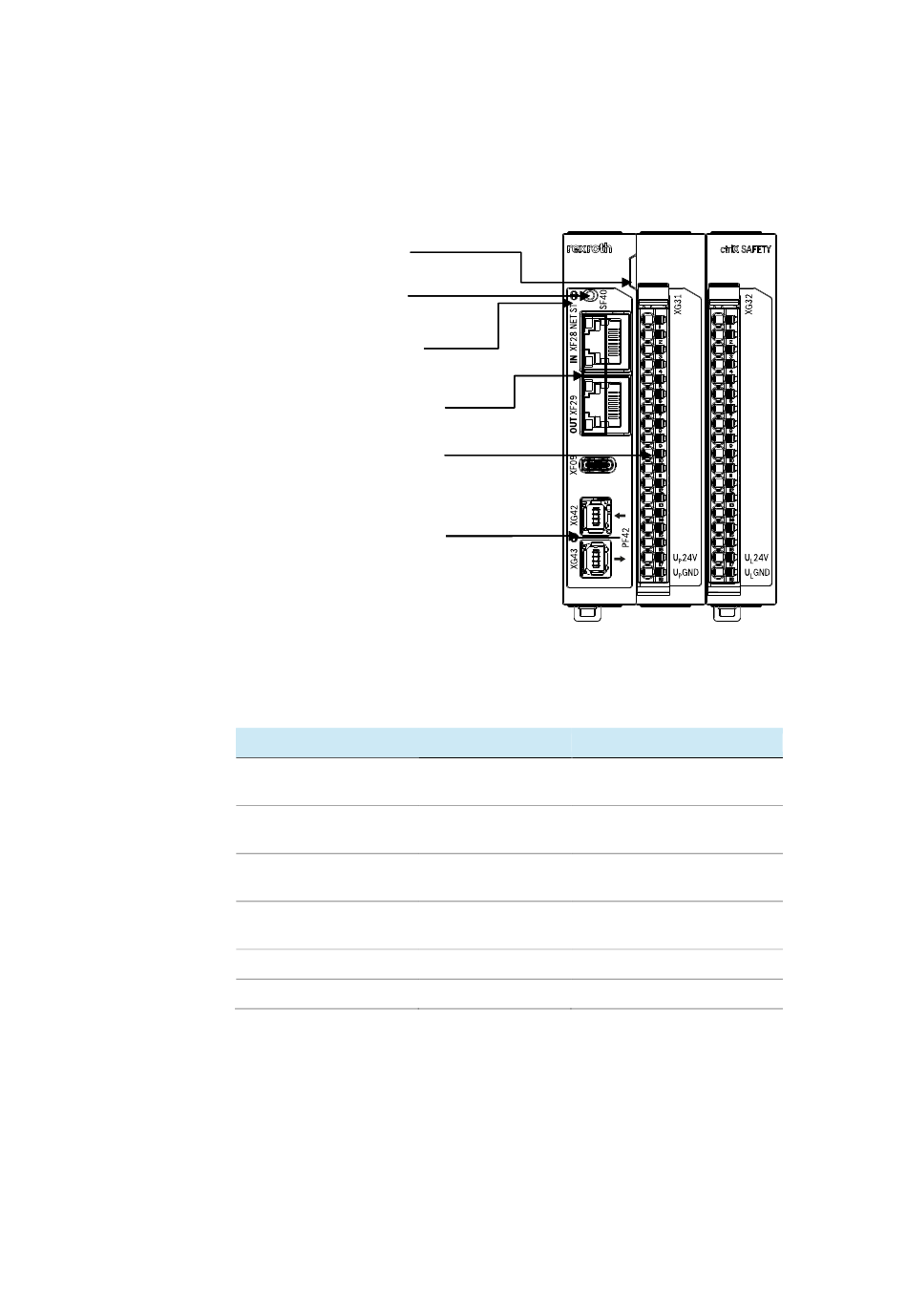

Abb.216 LED-Übersicht SAFEX-C.12
Farbe Beschreibung
Grün/gelb/rot Statusanzeige
Grün/rot 1 LED
Grün/rot 1 LED
Grün/gelb 2 LED pro Ethernet-Buchse (RJ
45)
Grün 1 LED pro Ein- oder Ausgang
- Frontseitig bedienbar
