6.9.1.4

Verwendung

SMMC „Ausgangsanschluss"
Jedes Gerät kann 16 Bit als Ausgang auf SMMC schreiben. Diese Bits werden durch
die Verbindung zu SMMC als „SMMC Ausgangsanschluss" definiert.

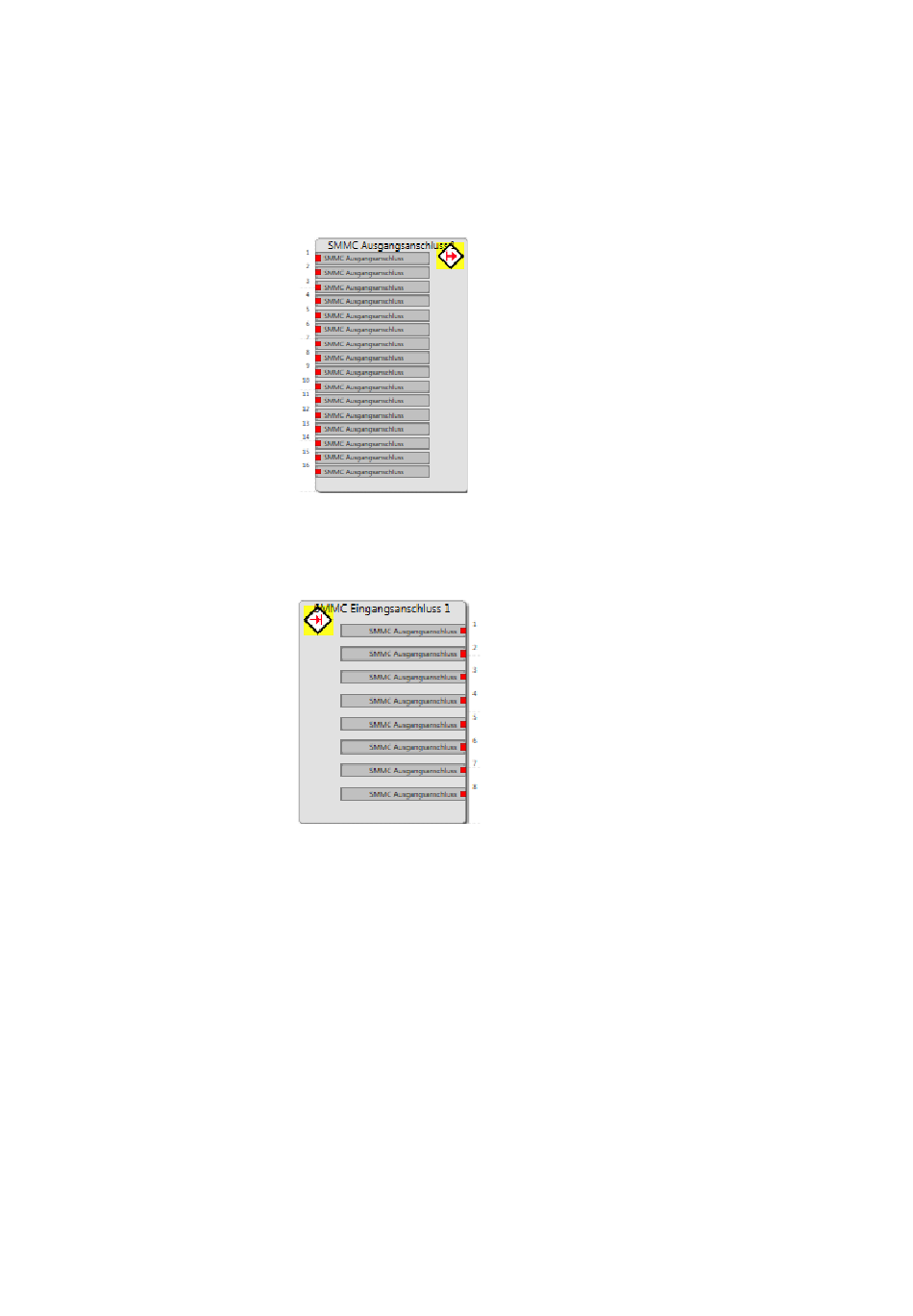

Abb. 125 SMMC Ausgangsanschluss

SMMC „Eingangsanschluss"
Jedes Gerät kann Bits von allen anderen Geräten und auch die eigenen Bits lesen.

Abb. 126 SMMC Eingangsanschluss

Es gibt eine begrenzte Anzahl von konfigurierbaren, gemeinsamen Bits für jedes Gerät
und diesen Mastergeräten, die der Logik als SMMC „Ausgangsanschluss" zugewiesen
und später in den funktionalen Layouts von anderen Mastern in deren Logik verwendet
werden können.
Diese SMMC „Ausgangsanschluss" Bit-Gruppenelemente sind in der Bibliothek unter
Globales Netzwerk als Element verfügbar, das für jeden Master einzeln zur
Eingangskonfiguration im Funktionsplan und für beliebige Verbindungen (digitale
Verbindungen) verwendet werden kann. Danach kann eine Instanz als SMMC
„Eingangsanschluss" generiert und als Brücke im Funktionsplan anderer Master
verwendet werden.
Diese Verbindung verhält sich wie ein normaler Ausgang, allerdings mit der Ausnahme,
dass der entsprechende Ausgang in jeden Master-Funktionsplan als Eingang eingefügt
und an dessen Logik zugewiesen werden kann. Der SMMC „Eingangsanschluss" ist
verfügbar, nachdem der Benutzer den entsprechenden SMMC „Ausgangsanschluss"
aus der Bibliothek des Funktionsplans auf die Arbeitsfläche des Plans gezogen hat.
