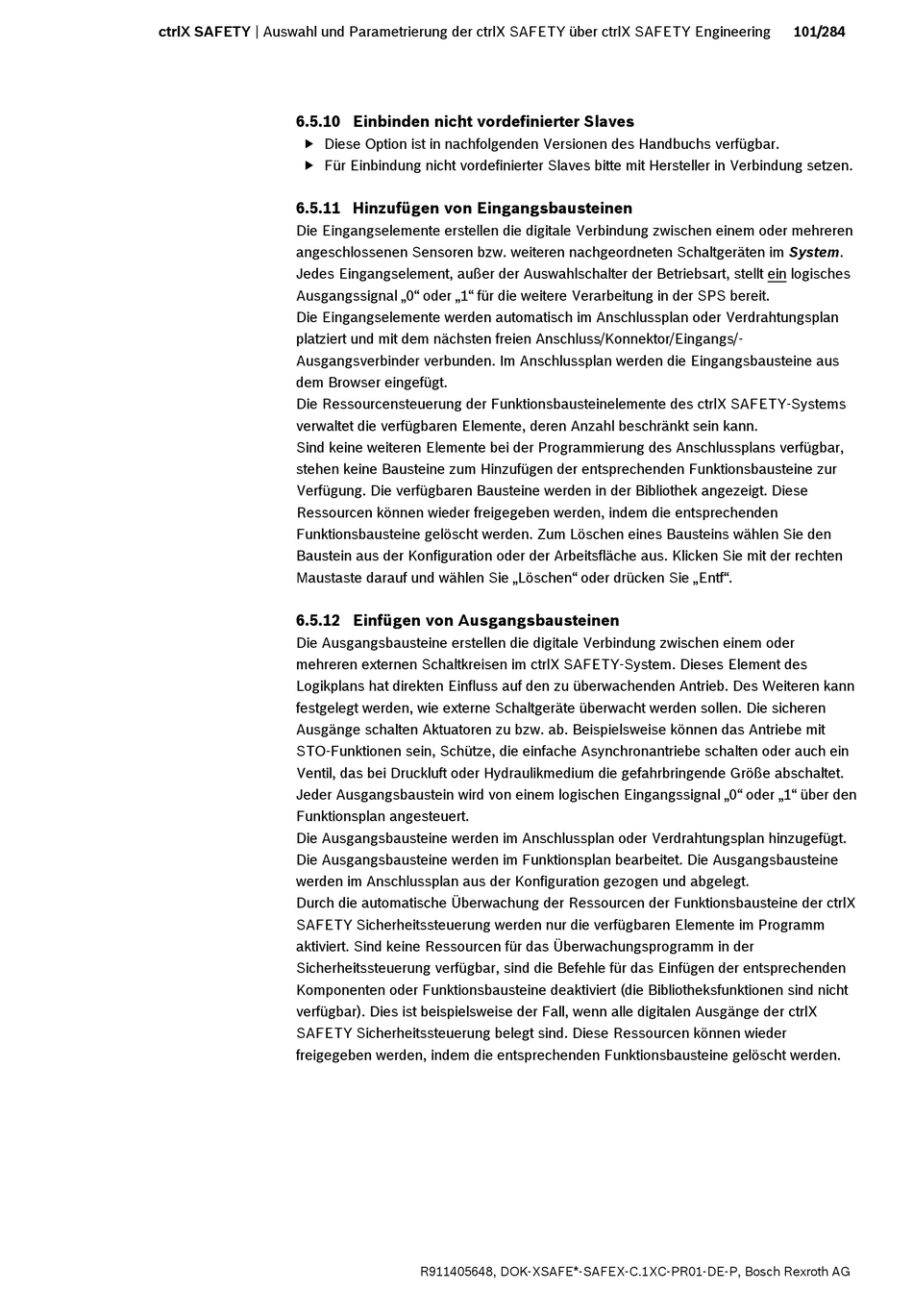

ctrlX SAFETY | Auswahl und Parametrierung der ctrlX SAFETY über ctrlX SAFETY Engineering

6.5.10 Einbinden nicht vordefinierter Slaves

 Diese Option ist in nachfolgenden Versionen des Handbuchs verfügbar.
 Für Einbindung nicht vordefinierter Slaves bitte mit Hersteller in Verbindung setzen.
6.5.11 Hinzufügen von Eingangsbausteinen
Die Eingangselemente erstellen die digitale Verbindung zwischen einem oder mehreren
angeschlossenen Sensoren bzw. weiteren nachgeordneten Schaltgeräten im System.
Jedes Eingangselement, außer der Auswahlschalter der Betriebsart, stellt ein logisches
Ausgangssignal „0" oder „1" für die weitere Verarbeitung in der SPS bereit.
Die Eingangselemente werden automatisch im Anschlussplan oder Verdrahtungsplan
platziert und mit dem nächsten freien Anschluss/Konnektor/Eingangs/-
Ausgangsverbinder verbunden. Im Anschlussplan werden die Eingangsbausteine aus
dem Browser eingefügt.
Die Ressourcensteuerung der Funktionsbausteinelemente des ctrlX SAFETY-Systems
verwaltet die verfügbaren Elemente, deren Anzahl beschränkt sein kann.
Sind keine weiteren Elemente bei der Programmierung des Anschlussplans verfügbar,
stehen keine Bausteine zum Hinzufügen der entsprechenden Funktionsbausteine zur
Verfügung. Die verfügbaren Bausteine werden in der Bibliothek angezeigt. Diese
Ressourcen können wieder freigegeben werden, indem die entsprechenden
Funktionsbausteine gelöscht werden. Zum Löschen eines Bausteins wählen Sie den
Baustein aus der Konfiguration oder der Arbeitsfläche aus. Klicken Sie mit der rechten
Maustaste darauf und wählen Sie „Löschen" oder drücken Sie „Entf".
6.5.12 Einfügen von Ausgangsbausteinen
Die Ausgangsbausteine erstellen die digitale Verbindung zwischen einem oder
mehreren externen Schaltkreisen im ctrlX SAFETY-System. Dieses Element des
Logikplans hat direkten Einfluss auf den zu überwachenden Antrieb. Des Weiteren kann
festgelegt werden, wie externe Schaltgeräte überwacht werden sollen. Die sicheren
Ausgänge schalten Aktuatoren zu bzw. ab. Beispielsweise können das Antriebe mit
STO-Funktionen sein, Schütze, die einfache Asynchronantriebe schalten oder auch ein
Ventil, das bei Druckluft oder Hydraulikmedium die gefahrbringende Größe abschaltet.
Jeder Ausgangsbaustein wird von einem logischen Eingangssignal „0" oder „1" über den
Funktionsplan angesteuert.
Die Ausgangsbausteine werden im Anschlussplan oder Verdrahtungsplan hinzugefügt.
Die Ausgangsbausteine werden im Funktionsplan bearbeitet. Die Ausgangsbausteine
werden im Anschlussplan aus der Konfiguration gezogen und abgelegt.
Durch die automatische Überwachung der Ressourcen der Funktionsbausteine der ctrlX
SAFETY Sicherheitssteuerung werden nur die verfügbaren Elemente im Programm
aktiviert. Sind keine Ressourcen für das Überwachungsprogramm in der
Sicherheitssteuerung verfügbar, sind die Befehle für das Einfügen der entsprechenden
Komponenten oder Funktionsbausteine deaktiviert (die Bibliotheksfunktionen sind nicht
verfügbar). Dies ist beispielsweise der Fall, wenn alle digitalen Ausgänge der ctrlX
SAFETY Sicherheitssteuerung belegt sind. Diese Ressourcen können wieder
freigegeben werden, indem die entsprechenden Funktionsbausteine gelöscht werden.
R911405648, DOK-XSAFE*-SAFEX-C.1XC-PR01-DE-P, Bosch Rexroth AG
101/284
