apollo endosurgery OverStitch Sx Gebrauchsanweisung Seite 101

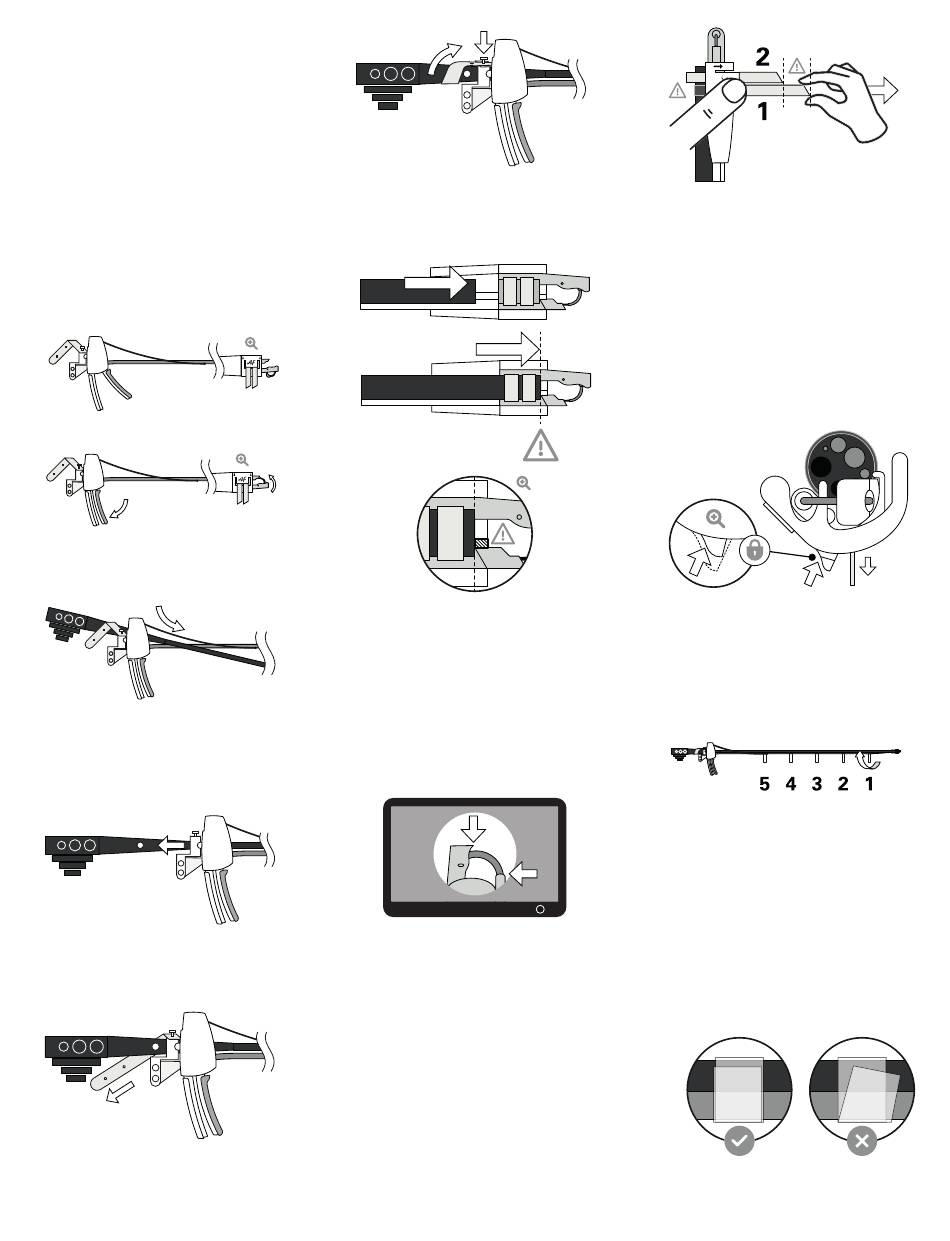

4. Sestavení
Příprava endoskopu
VAROVÁNÍ: Distální konec endoskopu a zaváděcí
trubice musí být před instalací zařízení suché a bez
lubrikantů. Nedodržení může způsobit sklouznutí
zařízení z endoskopu v průběhu používání.
4.1. Připojte endoskop k video procesoru a zdroji světla na
pomoc při instalaci zařízení.
4.2. Před instalací zařízení zkontrolujte, že je endoskop
rovný a má uzamčená kolečka.
Příprava zařízení
4.3. Vyjměte ovladač jehly z obalu.
UPOZORNĚNÍ: Zajistěte, aby koncová část
endoskopu neupadla či nebyla jinak poškozena.
4.4. Uzavřete tělo jehly.
4.5. Na straně zařízení s ovládacím katetrem provlékněte
endoskop mezi ovládacím katetrem a sheathem
katetru.
Zajištění rukojeti
4.6. Na rukojeť endoskopu pevně nasuňte manžetu
rukojeti ovladače jehly, až budou porty kanálu
umístěny v blízkosti portu kanálu endoskopu.
4.7. Zajistěte natažením pryžového pásku rukojeti kolem
zadní části endoskopu a nasazením jeho konce zpět
na zajišťovací kolíček.
Umístění koncové části
4.8. Zcela zaveďte distální konec endoskopu skrz
průhledné smyčky pásku koncové části, až se přední
část endoskopu dotkne zarážky překrytí.
UPOZORNĚNÍ: Ujistěte se, že sheath katetru není
podél délky endoskopu překroucený.
4.9. Pomocí monitoru orientujte koncovou část podle
potřeby.
POZNÁMKA: Konečná orientace na monitoru se
může při sestavování posunout a zde je možné ji
kompenzovat.
4.10. Potvrďte, že oba konce těla jehly jsou na monitoru
viditelné.
Zajištění pásků koncové části
4.11. S levým palcem položeným na logu Apollo svorky
koncové části pomalu táhněte za pásek 1, až bude
vytvořen vodotěsný uzávěr.
POZNÁMKA: Pásek je při dostatečném utažení
průhledný.
101
VAROVÁNÍ: Pásky nenatahujte o více než 3 cm,
protože by mohlo dojít k jejich poškození.
VAROVÁNÍ: Nepokoušejte se otočit nebo přemístit
koncovou část. Mohlo by dojít k poškození zařízení
nebo endoskopu.
4.12. Opakujte s páskem 2.
4.13. Pásky zafixujete tak, že dále natahujete oba pásky,
1 i 2, až budou zcela napnuté, a pevně stisknete logo
Apollo na závěsu svorky, dokud klapka závěsu zcela
nezapadne.
POZNÁMKA: Klapka závěsu se uzavře snadněji, když
jsou oba pásky napnuté.
Připevnění sheathu katetru k endoskopu
UPOZORNĚNÍ: Zkontrolujte, že endoskop je plochý,
rovný a má uzamčená kolečka.
4.14. Začněte od distálního konce, odstraňte ochrannou
podložku z obou stran pásku sheathu, obtočte pásek
kolem endoskopu a stlačením k sobě pásek upevněte.
4.15. Pracujte podél délky sheathu katetru a zajistěte
zbývající 4 pásky.
UPOZORNĚNÍ: Endoskop nesmí přesahovat délku
vnitřního povrchu sheathu katetru.
UPOZORNĚNÍ: Pásky sheathu nenapínejte
nadměrně.
VAROVÁNÍ: Zkontrolujte, že katetr i sheath jsou po
délce endoskopu zarovnané naplocho.
VAROVÁNÍ: Zkontrolujte, že všechny pásky sheathu
jsou přilepeny k sobě a nejsou umístěny nesprávně.
Při použití síly by se odkrytý roh mohl sloupnout.
