Bedien- und Programmieranleitung | Rexroth IndraLogic L40
04VRS
4.12.2
Online-Funktionen
Verbindungstest
Online schalten
Beachten Sie hierzu auch die "Online-Funktionen" in der
IndraLogic-Dokumentation bzw. -Hilfe /2/.
Mit IndraWorks lassen sich anschließend Informationen über den Zustand der
Steuerung mit Hilfe der "Online-Funktionen" abrufen.
Um eine Steuerung online schalten zu können, muss eine Verbindung zwi‐
schen dem Rechner mit der IndraWorks-Installation und der Steuerung beste‐
hen. Diese Verbindung überprüfen Sie über die das Kontextmenü des Gerätes,
siehe

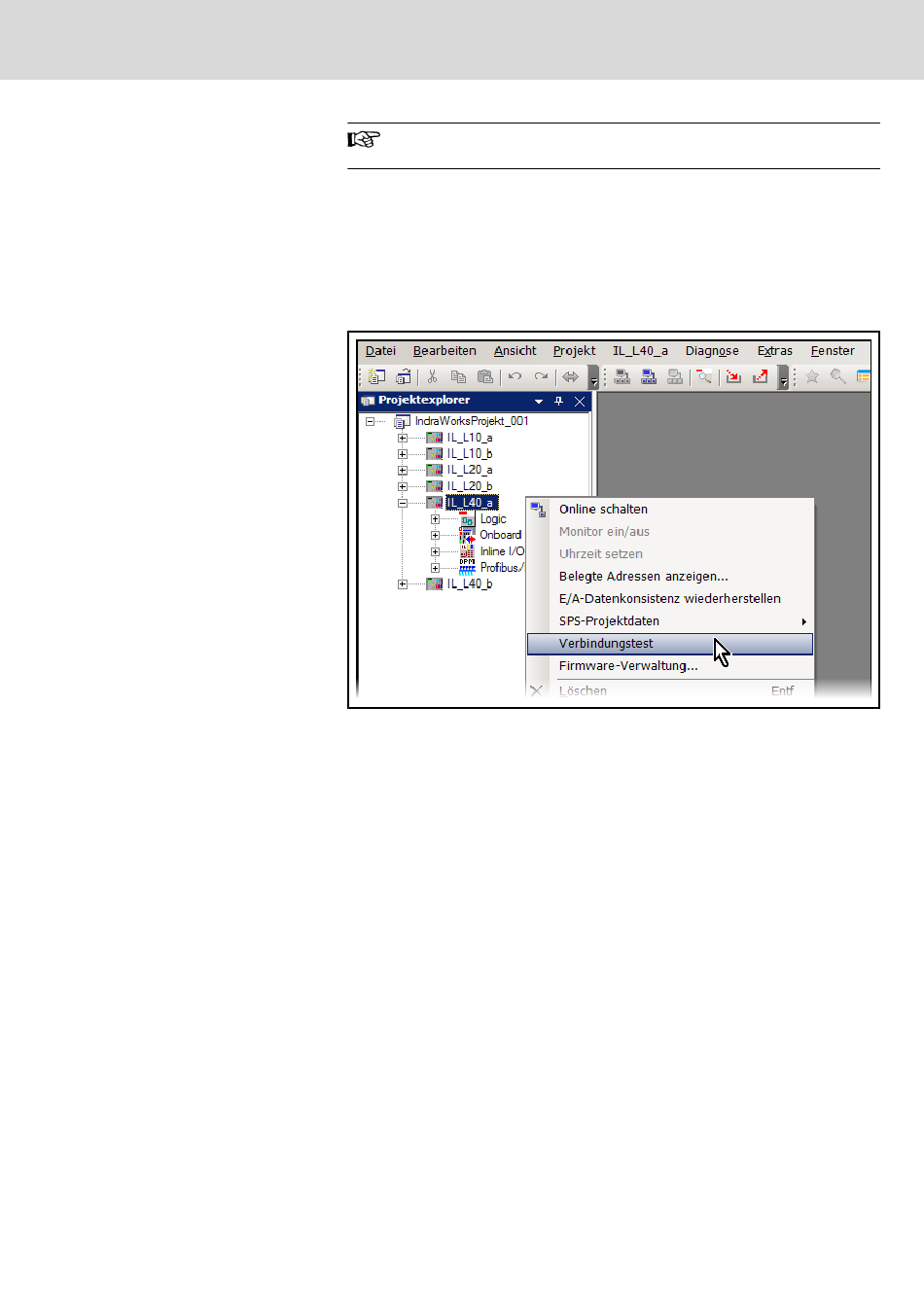

Abb. 4-79 "Die Verbindung eines Gerätes überprüfen" auf Seite
Abb.4-79:
Die Verbindung eines Gerätes überprüfen
Das Ergebnis der Verbindungstests entnehmen Sie der kurzen Rückmeldung.
Sofern das Gerät erreichbar ist, können Sie die Steuerung online schalten.
"Online schalten" kann sowohl über das Kontextmenü des Steuerungs- als
auch über das Kontextmenü des Projektknotens erfolgen.
Über das Kontextmenü des Steuerungsknotens wird nur die ausgewählte Steu‐
erung z. B. "IL_L40_b" Online geschaltet.
Über das Kontextmenü des Projektknotens ("Geräte Online schalten") er‐
scheint das Auswahlmenü mit den projektierten Steuerungen wie beschrieben.
Sie schalten die Geräte online über das Menü Projekt ▶ Geräte online schal‐
ten, siehe
Abb. 4-80 "Geräte online schalten" auf Seite
Electric Drives
| Bosch Rexroth AG
and Controls
Projektieren und Programmieren
84.
83/213
83.
