Montering och installation

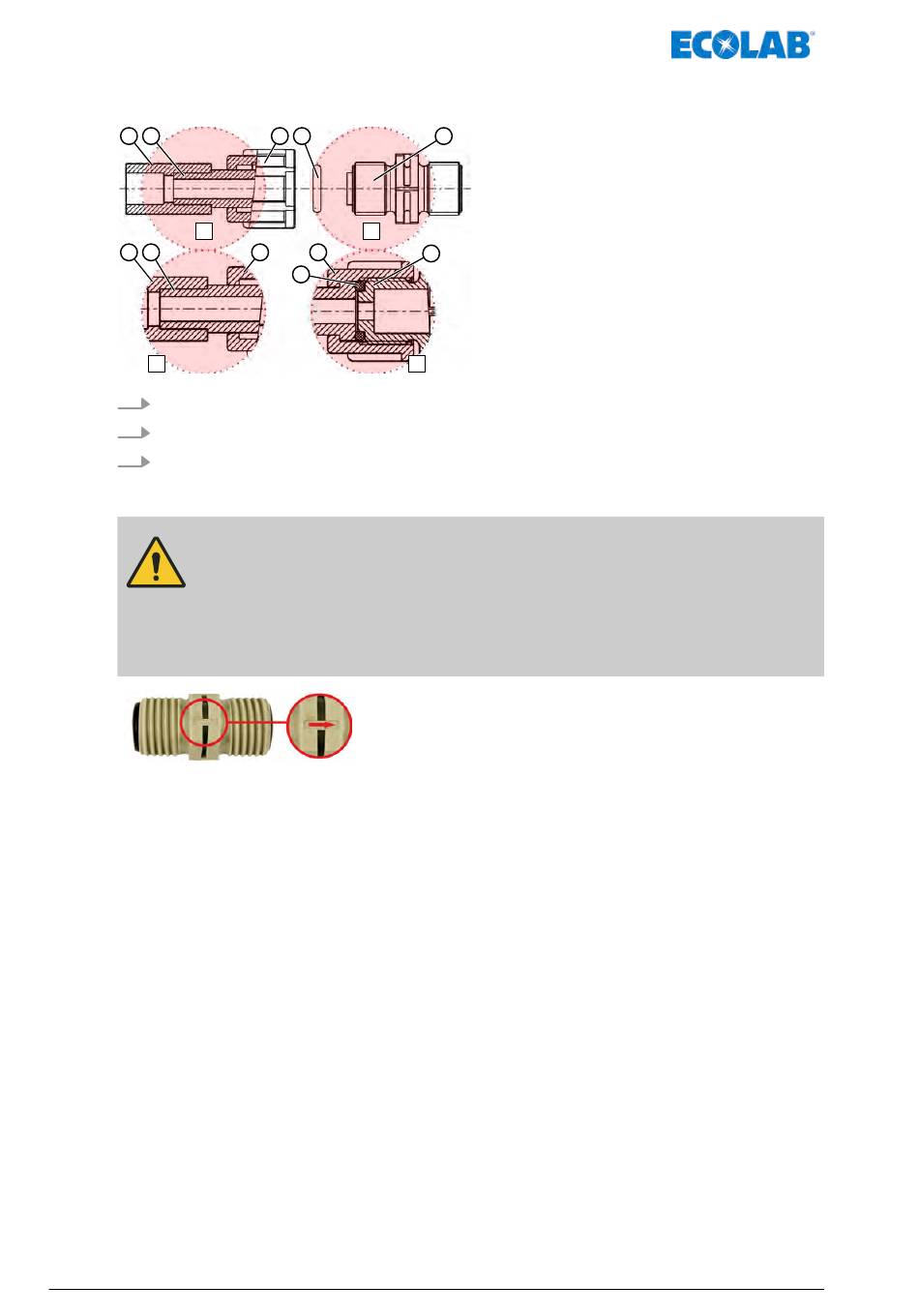

Rörkoppling med svetsad fog
1 2
A
1 2
A1
1.
Svetsa fast fogen (pos. 1) på slangkopplingen.
2.
Placera o-ringen (pos. 4) i sug- eller tryckventilens spår (pos. 5).
3.
Dra fast mantelmuttern (pos. 3) (figur B1).
Installera doserventilerna i rätt läge
VARNING
Det är mycket viktigt att ventilerna monteras med korrekt flödesriktning! Det
är mycket viktigt att de under
uppgivna värden hålls för att säkerställa att gängorna är täta och oskadade.
Åtdragningsmoment för skruvar på dosermunstycket uppges även på
pumphuvudet.
MAN046939 Rev. 6-10.2021
3 4
B
3 3
5
4
B1
Ä Åtdragningsmoment för sug-/tryckventiler
På sug-/tryckventiler uppges flödesriktningen med en präglad pil (här i
rött för illustrationen).
48
5
1 Svetsad fog
2 Rör- eller slang
3 Kopplingsmutter
4 O-ring
5 Sug-, tryckventil
A Rör- resp. slangkopplingar (påsvetsad koppling)
B Ventilanslutning
