Bordsmontering
1

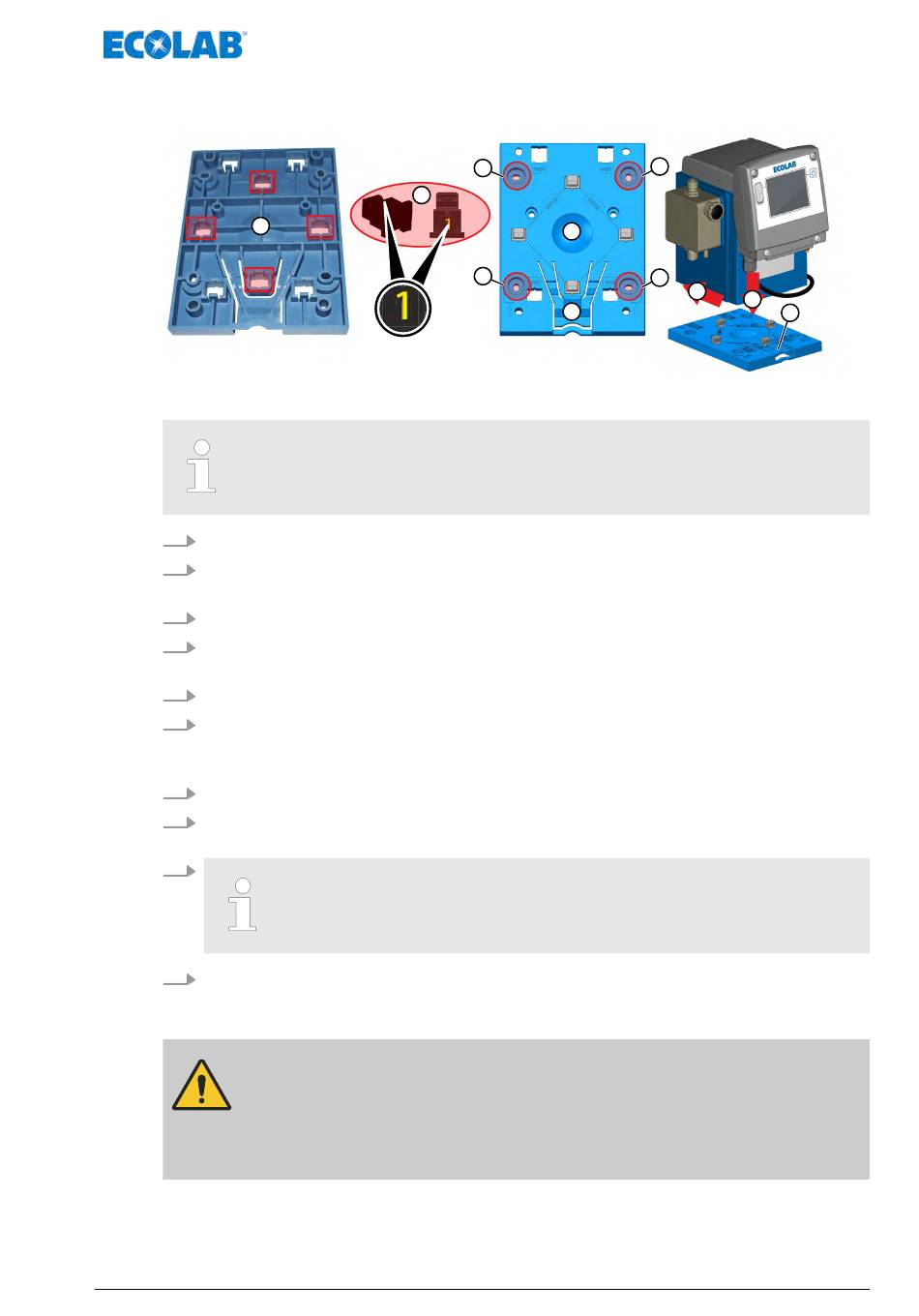

Bild 9: Förberedelser för bordsmontering
För bordsmontering behövs endast fästelementen ( Bild 9 , pos. 2) med
märksiffran 1.
1.
Vänd på monteringsplattan
2.
Skjut in fästelementen bakifrån i öppningarna med beteckningen "table"
(= bordsmontering) och kontrollera att de låser sig.
3.
Vänd på monteringsplattan igen och håll den mot den önskade monteringsytan.
4.
Använd monteringsplattan som mall och märk ut de önskade borrhålen ( Bild 9 , pos.
4) med en vass blyertspenna.
5.
Anlägg borrhålen.
6.
Fixera monteringsplattan med lämpliga pluggar och skruvar vid montering på
underlag av sten eller liknande.
Fixera monteringsplattan med skruvar, Ø 5 mm, vid montering på ett bord.
7.
Installera pumpen på monteringsplattan.
8.
Skjut bak pumpen på monteringsplattan tills den låses fast och man hör ett tydligt
klickljud.
9.
Tryck ner spärren ( Bild 9 , pos. 5) när pumpen ska lossas från
monteringsplattan igen.
10. Montera anslutningsledningarna (hydrauliska och elektriska):
Ä Kapitel 7.2.1 "Hydraulisk installation" på sidan 43
Ä Kapitel 7.2.2 "Elinstallation" på sidan 49 .
FARA
Monteringsplattan kan monteras på en lämplig behållare. Då får inga nya håll
borras för att förhindra att gas från dosermediet släpps ut. Man får endast
använda behållare som redan har utrustas med gänginsatser för monteringen
av pumpar.
4
2
3
4
5
41
Montering och installation
4
4
8
7
