Montering och installation

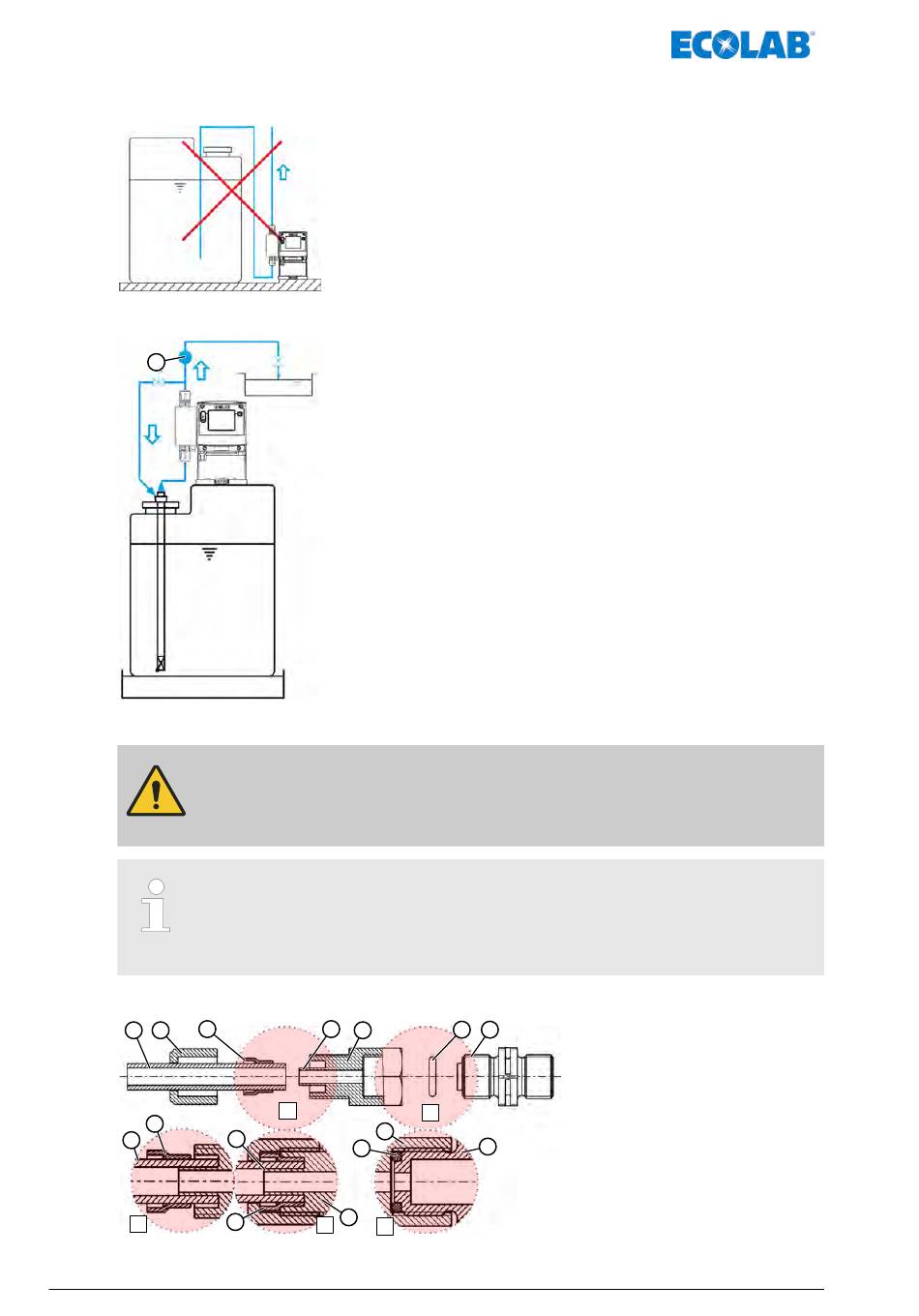

Installationsexempel 6
Installationsexempel 7
1
Ansluta sug- och tryckledningar (doserledningar)
IAKTTAG FÖRSIKTIGHET!
Kontrollera att o-ringarna är monterade på anslutningarna så att tätningen
utförs på korrekt sätt i samband med anslutningen av sug- och tryckledningen.
Vi rekommenderar att en suglans med tomvakt och smutsuppsamlare
ur vårt tillbehörssortiment anskaffas snarast möjligt för att skydda
doseranläggningen! När pumpbehållaren har underskridit en viss nivå stänger
tomvarningsanordningen av pumpen.
Slangkoppling med stödhylsa och klämring
3
1 2
3
1
A1
MAN046939 Rev. 6-10.2021
Sugslangarna måste alltid dras så att de stiger mot doserpumpens
sugventil.
Installera en doserövervakningsanordning, t.ex. ett ovalhjulsräkneverk (pos.
1) eller en flödesvakt, efter översvämningsventilen i doserledningen och
framför en tryckhållar- resp. doserventil i kretsen.
4
5
A
2
4
6
5
3
A2
B1
6 7
1
2
3
4
5
B
6
7
7
A
B
46
Rör- eller slangkoppling
Kopplingsmutter
Klämring
Påsättningshylsa
Påskruvningsförband
O-ring
Sug-, tryckventil
Rör- resp. slangkoppling
Ventilanslutning
