7.2.2 Elinstallation
Personal:
FARA
Risk för elchock
Alla arbeten på elektriska komponenter måste utföras av en utbildad och
auktoriserad elektriker i enlighet med de aktuella CE-bestämmelserna samt
enligt de lokala bestämmelserna.
Skilj spänningsförsörjningen och säkra den mot återinkoppling!
1

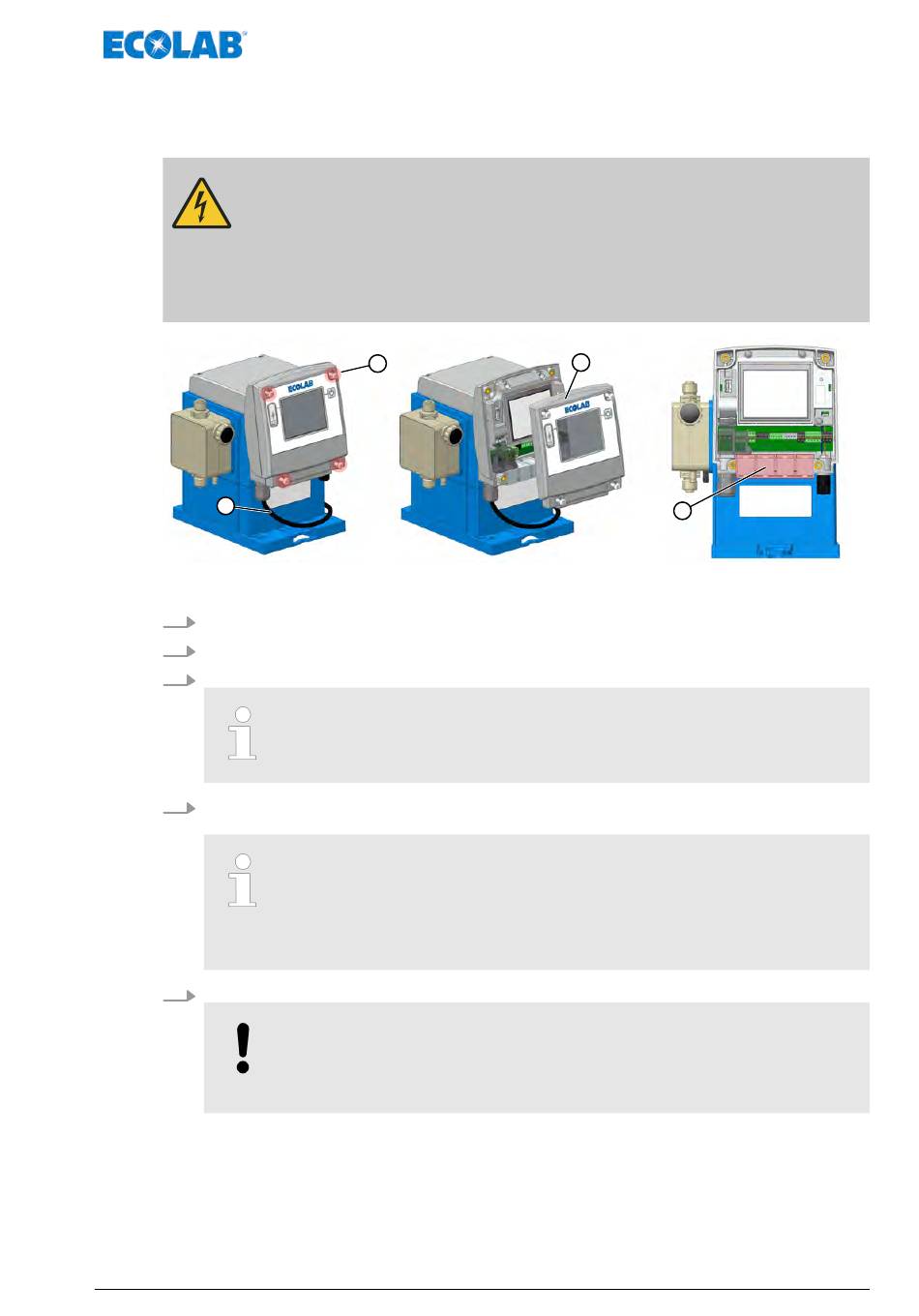

Bild 11: Elinstallation "EcoAdd"
1.
Lossa på samtliga fyra husskruvar (pos. 2).
2.
Ta bort frontlocket (pos. 3).
3.
Anslut anslutningsledningarna för externa signaler genom kopplingsblocken (pos. 4).
4.
Utför elinstallationen
Ä Kapitel 7.2.2 "Elinstallation" på sidan 49 .
5.
Sätt tillbaka locket på huset när elinstallationen är slutförd.
n Elektriker
2
Nätkabeln (pos. 1) har redan monterats på fabriken.
(se även Ä "Nätanslutning" på sidan 51 ).
Godkänd kabel-ytterdiameter för anslutning av IN/utgångar:
AD Ø = 5,1–5,7 mm. LIYY 4 x 0,5; LIYY 5 x 0,34; LYCY 2 x 0,34
Godkända kablar: Ölflex 4 x 0,5
Endast med användning av de kablar som anges, gäller skyddsklass
IP65.
OBS!
Se till att denna tätning är ren, så att systemet inte läcker.
Dra åt husskruvarna "handfast" (1 NM).
Montering och installation
3
49
