ECOLAB EcoAdd Betriebsanleitung Seite 1302

1.
Placera o-ringen (pos. 6) i sug- eller tryckventilens spår (pos. 7).
2.
Dra fast påskruvningsförbandet (pos. 5) (figur B1).
3.
Knipsa av slangen (pos. 1) rakt.
4.
Skjut mantelmuttern (pos. 2) över slangen (pos. 1).
5.
Skjut klämringen (pos. 3) över slangen (pos. 1).
6.
Skjut slangen (pos. 1) fram till stoppkanten på stödhylsan (pos. 4) (Figur: A1).
7.
Dra fast påskruvningsförbandet (pos. 5) (figur A2).

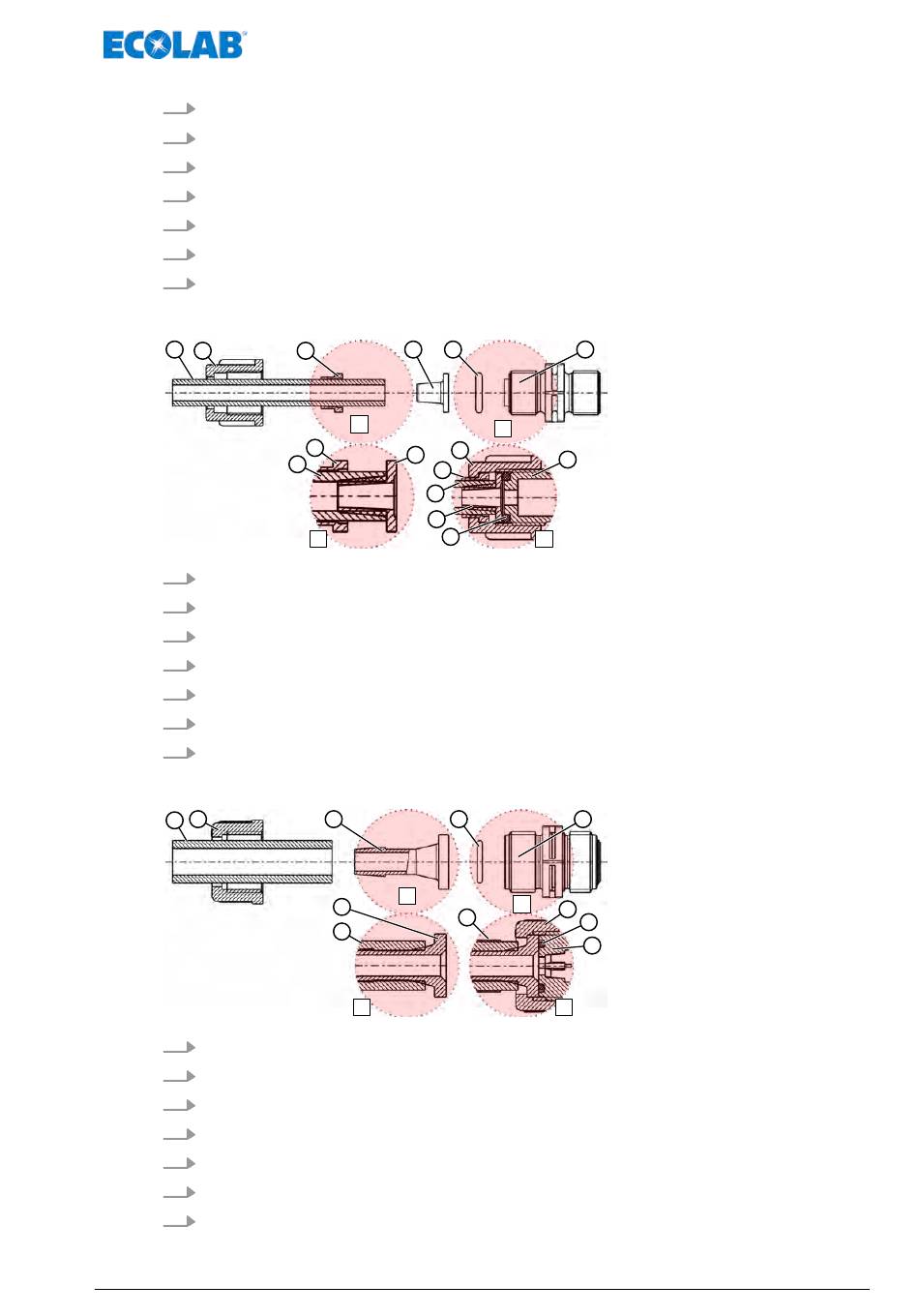

Slangkoppling med stopp och spännelement
1
2 3
3
1
A1
1.
Knipsa av slangen (pos. 1) rakt.
2.
Skjut mantelmuttern (pos. 2) över slangen (pos. 1).
3.
Skjut spännelementet (pos. 3) över slangen (pos. 1).
4.
Skjut slangen (pos. 1) fram till stoppkanten på stoppet (pos. 4) (Figur A1).
5.
Skjut spännelementet (pos. 3) mot stoppet (pos. 4) tills man känner av ett motstånd.
6.
Placera o-ringen (pos. 5) i sug- eller tryckventilens spår (pos. 6).
7.
Dra fast mantelmuttern (pos. 2) (figur B1).
Rör- och slangkoppling med påsättningsnippel och slangklämma
2 3
1
1.
Knipsa av slangen (pos. 1) rakt.
2.
Skjut mantelmuttern (pos. 2) över slangen (pos. 1).
3.
Skjut slangklämman (pos. 6) över slangen (pos. 1)
4.
Skjut slangen (pos. 1) fram till stoppkanten på stoppet (pos. 3) (Figur A1).
5.
Placera o-ringen (pos. 4) i sug- eller tryckventilens spår (pos. 5).
6.
Dra fast mantelmuttern (pos. 2) (figur B1).
7.
Skjut slangklämman (pos. 6) nedåt och dra åt den (figur B1).
4 5
A
B
2
4
3
1
4
5
4
A
3
6
1
A1
47
Montering och installation
6
1 Slang
2 Kopplingsmutter
3 Spännelement
4 Stopp
5 O-ring
6 Sug-, tryckventil
6
A Rör- resp. slangkoppling
B Ventilanslutning
B1
5
1 Slang
2 Kopplingsmutter
3 Stopp
4 O-ring
B
2
5 Sug-, tryckventil
4
6 Slangklämma
A Rör- resp. slangkoppling
5
B Ventilanslutning
B1
MAN046939 Rev. 6-10.2021
