6 Programmieren und Testen
6.6.6 Werkzeugdaten bearbeiten
Fortsetzung
Messen des Werkzeugsarbeitspunkts
Die einfachste Art und Weise, den Werkzeugarbeitspunkt, TCP, zu definieren, ist
im Allgemeinen die Verwendung der vordefinierten Methode, die unter
des Werkzeug-Koordinatensystems auf Seite 143
Methode einsetzen, müssen Sie die Werte nicht manuell eingeben, da Sie vom
System eingegeben werden.
Wenn Sie die Abmessungen des Werkzeugs bereits wissen oder Sie sie aus einem
anderen Grund manuell ausmessen möchten, können die Werte manuell in die
Werkzeugdaten eingegeben werden.
en0400000881
X
Y
Z
X
Y
Z

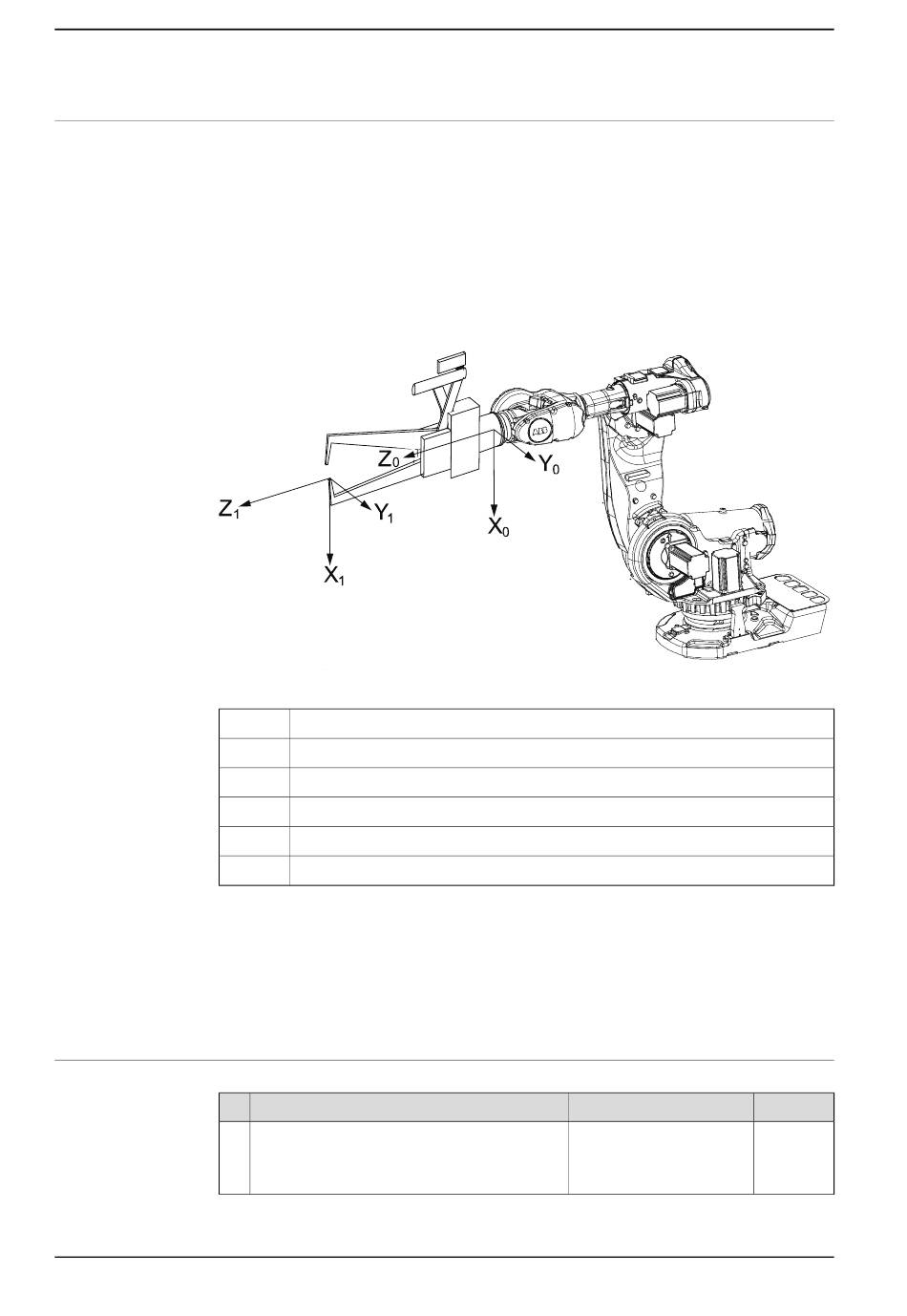

Bearbeiten der Werkzeugdefinition
1
Fortsetzung auf nächster Seite
150
X-Achse für Werkzeug0
0
Y-Achse für Werkzeug0
0
Z-Achse für Werkzeug0
0
X-Achse für das Werkzeug, das Sie definieren wollen
1
Y-Achse für das Werkzeug, das Sie definieren wollen
1
Z-Achse für das Werkzeug, das Sie definieren wollen
1
1 Messen Sie den Abstand vom Mittelpunkt des Roboter-Montageflansches
zum Werkzeugarbeitspunkt entlang der X-Achse von Werkzeug0.
2 Messen Sie den Abstand vom Mittelpunkt des Roboter-Montageflansches
zum Werkzeugarbeitspunkt entlang der Y-Achse von Werkzeug0.
3 Messen Sie den Abstand vom Mittelpunkt des Roboter-Montageflansches
zum Werkzeugarbeitspunkt entlang der Z-Achse von Werkzeug0.
Aktion
Geben Sie die kartesischen Koordinaten der
Position des Werkzeugarbeitspunkts ein.
© Copyright 2019 - 2021 ABB. Alle Rechte vorbehalten.
beschrieben ist. Wenn Sie diese
Instanz
tframe.trans.x
tframe.trans.y
tframe.trans.z
Bedienungsanleitung - OmniCore
3HAC065036-003 Revision: F
Definieren
Einheit
[mm]
