Durchhangkompensation Und Winkligkeitsfehlerkompensation - Siemens SINUMERIK 802D sl Funktionshandbuch

$AA_ENC_COMP_MIN[0,X1]=-200.0
$AA_ENC_COMP_MAX[0,X1]=40.0
$AA_ENC_COMP_IS_MODULO[0,X1]=0
Werte für mehr Stützpunkte als 125 führen zum Alarm 12400 Element nicht vorhanden.

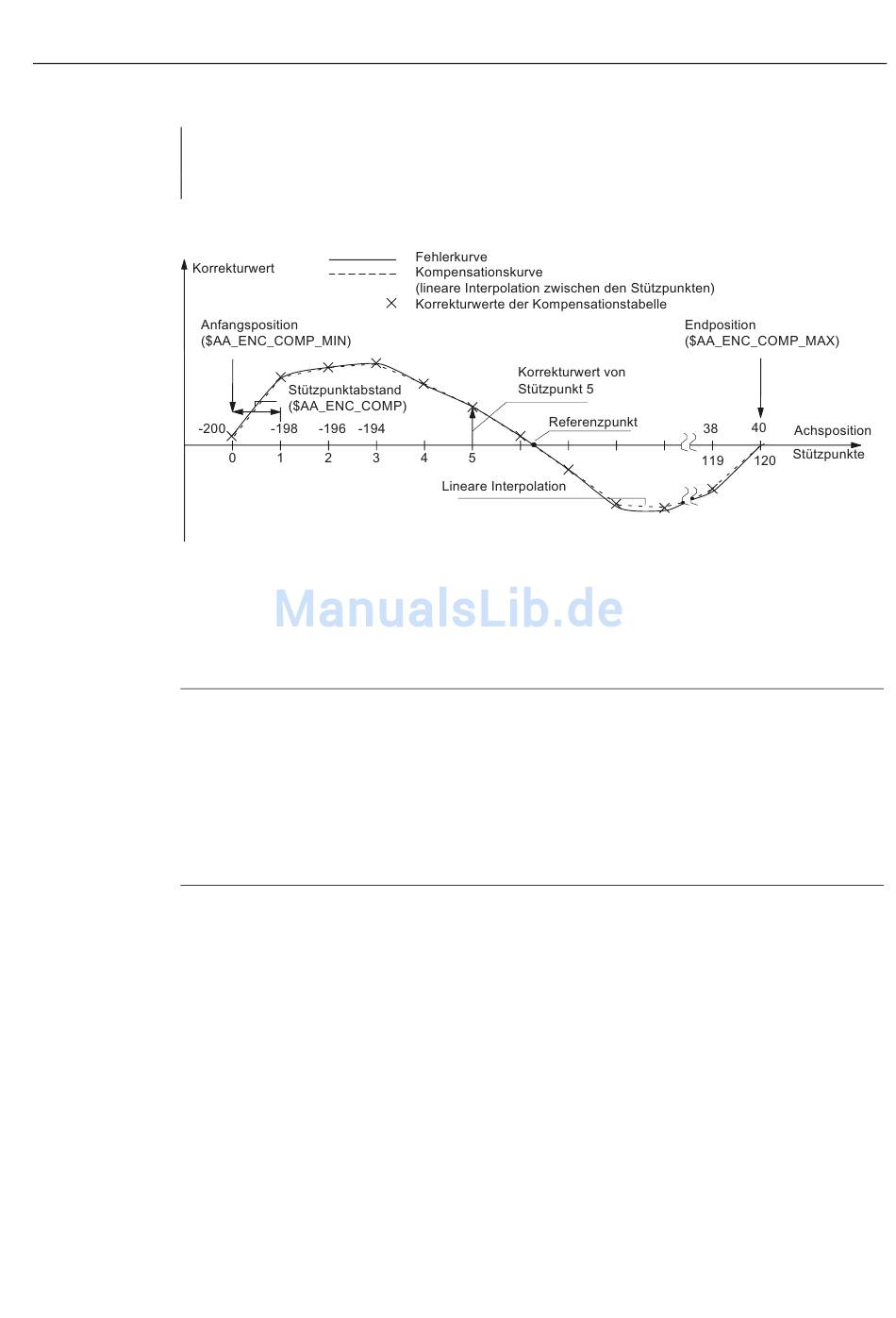

Bild 11-3
11.3.3

Durchhangkompensation und Winkligkeitsfehlerkompensation

Hinweis
Diese Funktion ist eine lizenzpflichtige Option und bei Version T/M value nicht verfügbar.
Wenn die zugehörige Option ohne gültige Lizenzierung aktiviert wird, kommt es zur Ausgabe
des Alarms 8081 "Es wurde(n) %1 Option(en) gesetzt, die nicht durch den License Key
lizenziert sind". Der konventionelle Maschinenbetrieb ist nicht möglich.
Die Bedienhandlung bezüglich "Setzen der Option(en)" kann der Betriebsanleitung "Drehen,
Fräsen, Schleifen, Nibbeln", Kapitel "Lizenzierung in SINUMERIK 802D sl" entnommen
werden.
Voraussetzung
Die Durchhang- und Winkligkeitsfehlerkompensation ist bei PLC-Achsen nicht anwendbar.
Funktion
Im Gegensatz zur SSFK muss bei der "Durchhangkompensation" bzw.
"Winkligkeitsfehlerkompensation" Basis- und Kompensationsachse nicht identisch sein,
weshalb in jeder Kompensationstabelle eine Achszuordnung erforderlich ist.
Um den Durchhang einer Achse (Basisachse) aufgrund des Eigengewichts zu korrigieren, ist
die absolute Position einer anderen Achse (Kompensationsachse) zu beeinflussen. Die
"Durchhangkompensation" ist daher eine achsübergreifende Kompensation.
Drehen, Fräsen, Nibbeln
Funktionshandbuch, 06/2009, 6FC5397-1CP10-3AA0
Parameter der Kompensationstabelle (Systemvariablen für SSFK)
11.3 Interpolatorische Kompensation
; Kompensation beginnt bei -200,0 mm
; Kompensation endet bei +40,0 mm
; Kompensation ohne Modulofunktion M17
Kompensation (K3)
201
