DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 1452

A-198
Trautonium / Ribbon Controller

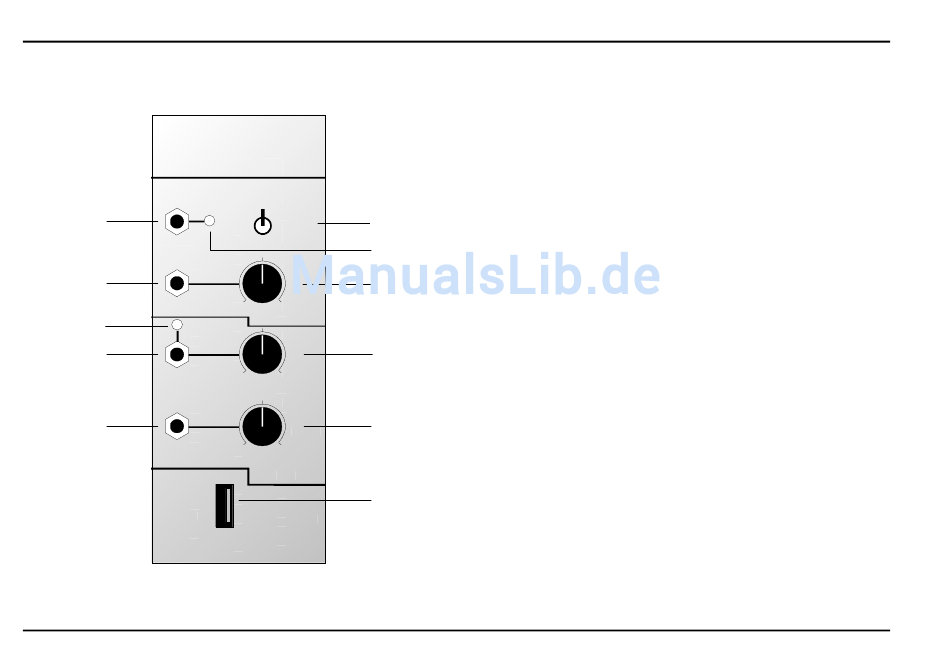

2. TRC - Übersicht
A-198 TRC
Trautonium / Ribbon Ctr.
Gate
—
CV
–
➄
™
Gate
CV
˜
Contr.
Board
2
System A - 100
Position
Off
➁
Hold
On
➂
Scale
➀
0 10
Thres
➃
10
0
Scale
➅
10
0
Pressure
š
Bedienkomponenten:
1 Scale : Regler für Anpassung der Steuer-
spannung an die Position
2 Hold : Schalter für Halte-Funktion
3 LED : Anzeige für Gate-Signal an "
4 Thres : Regler für Schwellwert des druckab-
hängigen Gate-Signals
5 LED : Anzeige für Gate-Signal an $
6 Scale : Regler für Anpassung der Steuer-
spannung an den Druck
Ein- / Ausgänge:
! CV : Ausgang für positionsabhängige
Steuerspannung
" Gate : Ausgang für positionsabhängiges
Gate-Signal
§ CV : Ausgang für druckabhängige Steuer-
spannung
$ Gate : Ausgang für druckabhängiges Gate-
Signal
% Contr. Board : Eingang für Weg-/Drucksensor
doepfer
