3. Bedienkomponenten
1 Scale
Der Wegsensor des A-198 ist im Prinzip ein lineares
Potentiometer. Somit ist auch der Zusammenhang
zwischen der Fingerposition und der entsprechen-
den Steuerspannung CV
Ribbon Se ns or
CV
P OS

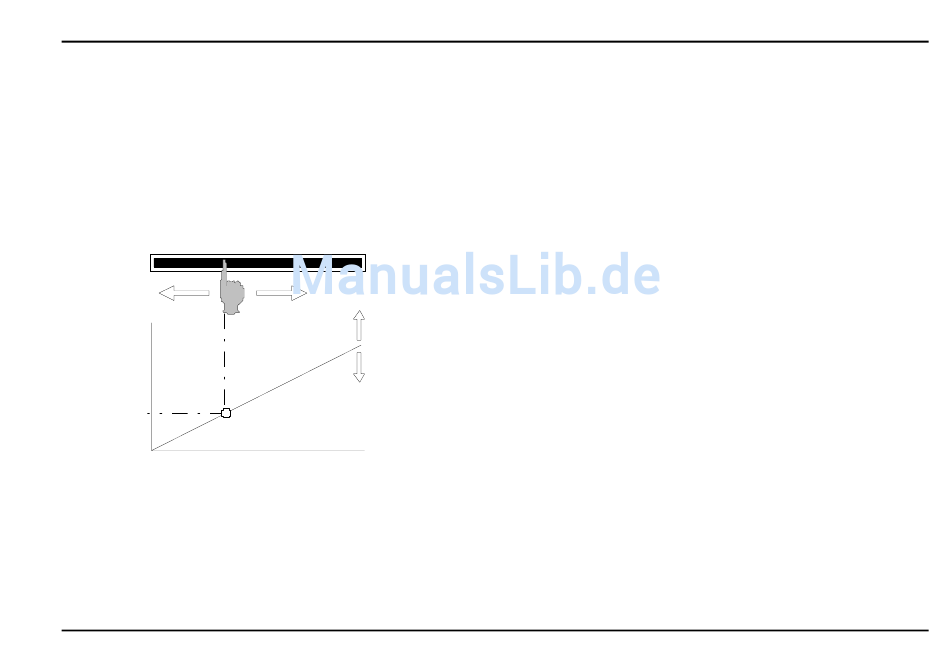

Abb. 1: Zusammenhang zwischen Position, Steuer-
spannung CV
POS
Die Skalierung, d.h. die Zuordnung einer Wegdiffe-
renz zu einer Steuerspannungs-Differenz stellen Sie
mit dem Regler 1 ein (s. Abb.1).
System A - 100
linear (s. Abb. 1).
POS
Scale
Pos it ion
und Skalierung
Trautonium / Ribbon Controller
P
Wenn Sie die positionsabhängige Steuer-
spannung als Tonhöhenspannung einem
VCO zuführen, können Sie mit dem Regler 1
die Steuerspannung so skalieren, dass z.B.
je 10 cm auf dem Wegsensor einer Oktave
entsprechen.
2 Hold
Dieser Schalter legt das Verhalten der erzeugten
Steuerspannung beim Wegnehmen des Fingers vom
Weg-/Drucksensors fest:
Off : die Steuerspannung sinkt auf 0; gleichzeitig
wird ein Gate-Signal an " erzeugt. Dies ist
die Betriebsart, die dem Original-Trautonium
entspricht.
On : die letzte Steuerspannung vor Abheben des
Fingers bleibt erhalten; es wird jedoch kein
Gate-Signale erzeugt; diese Betriebsart war
im Original-Trautonium nicht verfügbar.
In der Off-Stellung des Hold-Schalters fällt beim Weg-
nehmen das Fingers die Steuerspannung auf Null. Bei
einem mit dem Gate-Signal angesteuerten Hüllkurven-
generator (z.B. A-140, A-141), der zur Steuerung eines
VCAs oder VCFs verwendet wird, sollte die Release-
Zeit auf Null gestellt werden, damit der nach unten
