Einführung - DOEPFER SYSTEM A - 100 Bedienungsanleitung

doepfer
A-196
CV In
Out
In 1
In 2
(Signal)
Out
Out
System A - 100
PLL
VCO
Offset
Range
PC
locked (2)
Type
LPF
Frequ.
1. Einführung

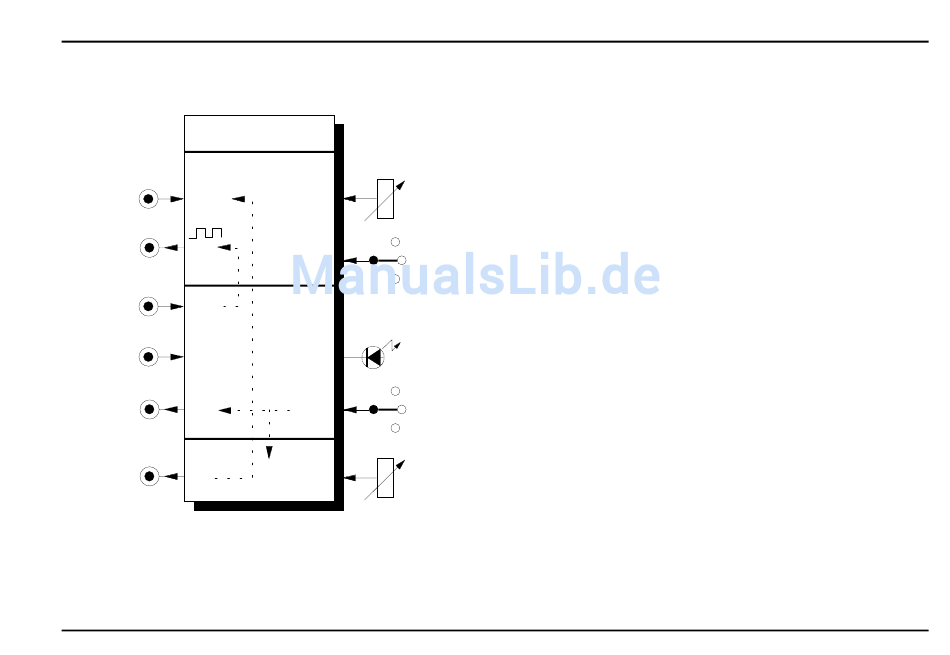

Das Modul A-196 enthält eine sogenannte Phase
Locked Loop (PLL) - im deutschen mit "Nachlauf-
synchronisation" bezeichnet, die aus den Komponen-
ten VCO (lineare
Rechteck-Ausgang), Phasen-Komparator (PC) und
Tiefpassfilter (LPF) besteht.
Alle Komponenten sind im A-196 mittels Schaltbuch-
sen als getrennte Blöcke verfügbar, so dass Sie bei-
spielsweise den VCO auch einzeln als Rechteck-VCO
mit linearer Kennlinie verwenden können.
Der VCO hat die Bedienungselemente Range und
Offset. Mit Range wählen Sie einen von drei Fre-
quenzbereichen, mit Hilfe des Offset-Regler stellen
Sie die niedrigstmögliche Frequenz ein. Da der VCO
linear gesteuert wird, ist diese (theoretisch) Null Hz.
Der A-196 beinhaltet 3 verschiedene Typen von
Phasenkomparatoren (mittels Schalter wählbar).
Eine LED zeigt an, wenn beim Typ 2 die PLL
"eingerastet" (engl. locked) ist, d.h. wenn die Frequenz
des internen VCOs mit der externen Frequenz exakt
übereinstimmt.
A-196
PLL
Steuerspannungskennlinie,
1
