DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 1450

doepfer

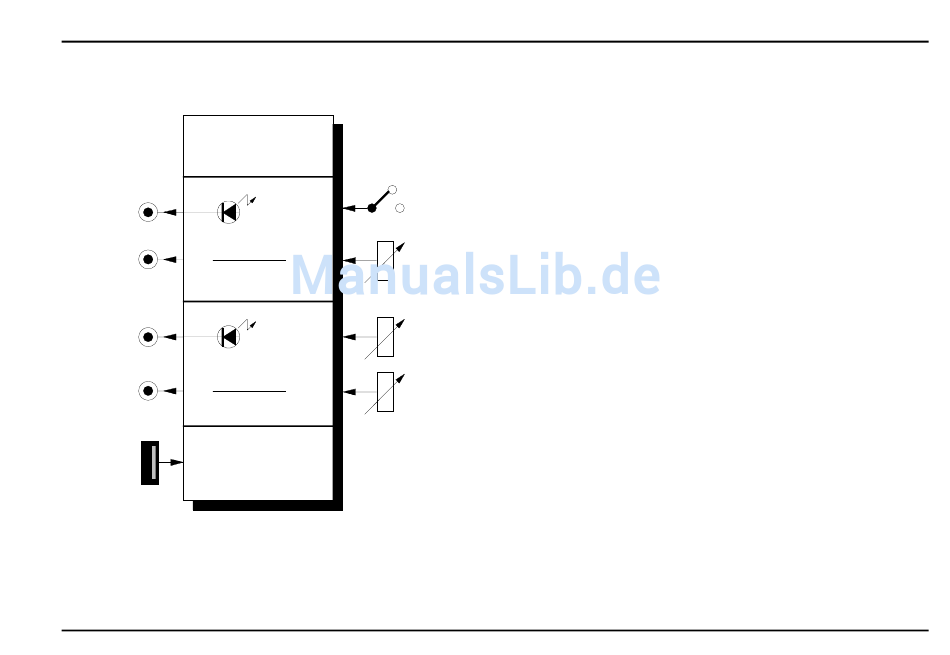

Trautonium / Ribbon Ctr.
Gate
CV
Gate
CV
Control
Board
System A - 100
A-198
Off
Position
On
Hold
Scale
Pressure
Thres
Scale
Trautonium / Ribbon Controller
1. Einführung
Das Modul A-198 ist ein Trautonium- bzw. Ribbon-
Controller zur Erzeugung variabler Steuerspannun-
gen und Gate-Signale in Verbindung mit einem exter-
nen Weg-/Drucksensor. Dieser enthält einen ca. 50
cm langen, linearen Wegsensor und ist darüber
hinaus mit einem druckempfindlichen Element aus-
gestattet.
Durch Berühren des Wegsensors mit dem Finger
wird eine Steuerspannung erzeugt, die proportional
zur Position des Fingers ist. Die Skala, d.h. die
Zuordnung von Wegdifferenz zu Spannungsdifferenz,
ist mit einem Potentiometer an der Frontplatte einstell-
bar. Zusätzlich kann ein Gate-Signal erzeugt werden,
sobald ein Finger den Wegsensor berührt.
Der unter dem Wegsensor befindliche Drucksensor
erzeugt eine weitere Steuerspannung, die mit höhe-
rem Druck ansteigt. Auch hier ist die Skala mit einem
Potentiometer an der Frontplatte einstellbar. Ein
zweites Gate-Signal wird beim Übersteigen eines
bestimmten Drucks erzeugt.
Die Verbindung zwischen Modul und Weg-/Drucksen-
sor erfolgt über ein 4-poliges Kabel (ähnlich USB).
A-198
1
