DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 1350

doepfer
Ein-/Ausgänge
! MIDI THRU : Ausgang für MIDI-Informationen (von
MIDI IN durchgeschleift)
" MIDI IN : Eingang für MIDI-Informationen
§ Clock : Ausgang für MIDI-Clock-Signal (Tei-
lerfaktor einstellbar)
$ Reset : Ausgang für Reset-Signal;
MIDI-Start (Continue): low
MIDI-Stop: high
% GATE : Ausgang für GATE-Signal; intern
verbunden mit dem A-100 System-
Bus (INT.GATE-Leitung); auftrennbar
& CV 1 : Ausgang für Steuerspannung CV 1
(D/A-Wandler 1); intern verbunden
mit System-Bus ( INT.CV-Leitung);
auftrennbar
/ CV 2 : Ausgang für Steuerspannung CV 2
(D/A-Wandler 2)
System A - 100
H

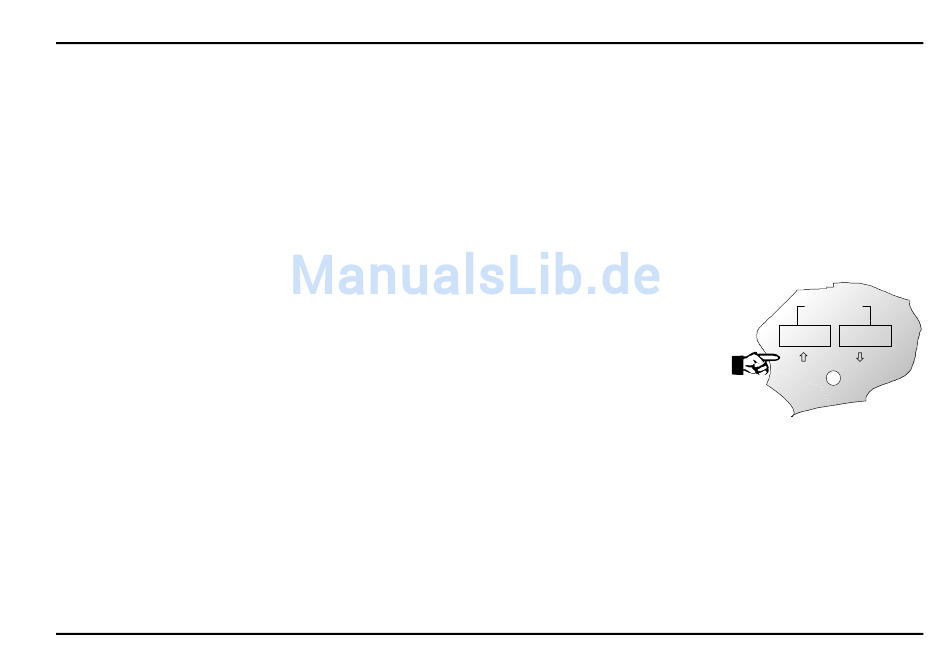

Hinweis:
Bei der Frontplattenbeschrif-
tung wurden bei den ersten
Produktionsserien versehent-
lich die Pfeilrichtungen ver-
tauscht.
In dieser Anleitung ist die
Funktionsweise, d.h. Anwahl
einer Menü-Gruppe, jedoch
korrekt beschrieben (s. S.
MIDI-CV/SYNC-Interface
Perform.
Channel
6).
A-190
Group
Config.
CV 1
3
